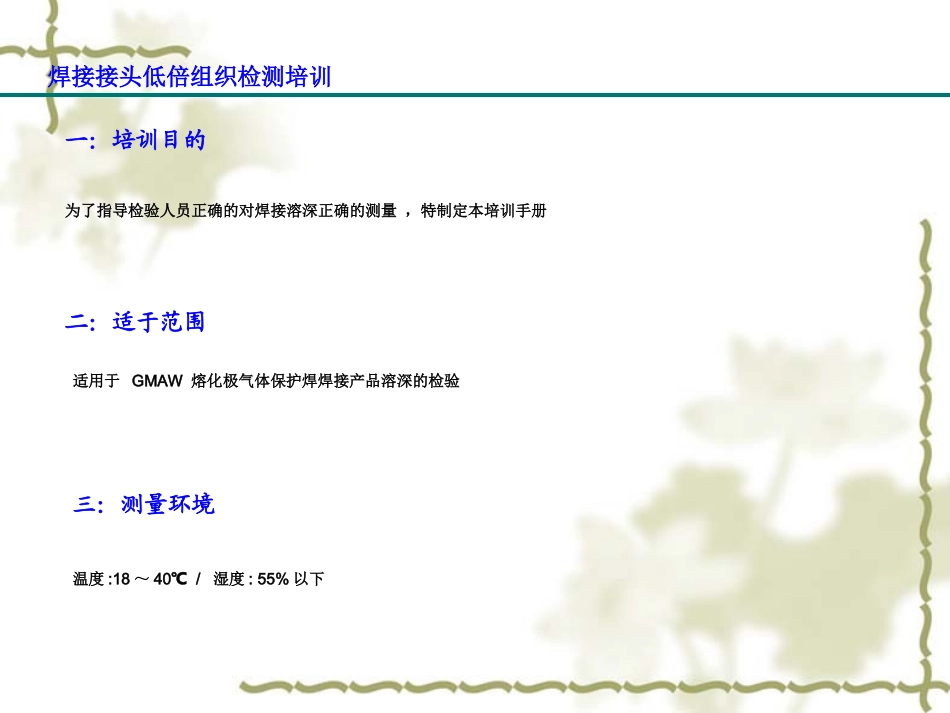

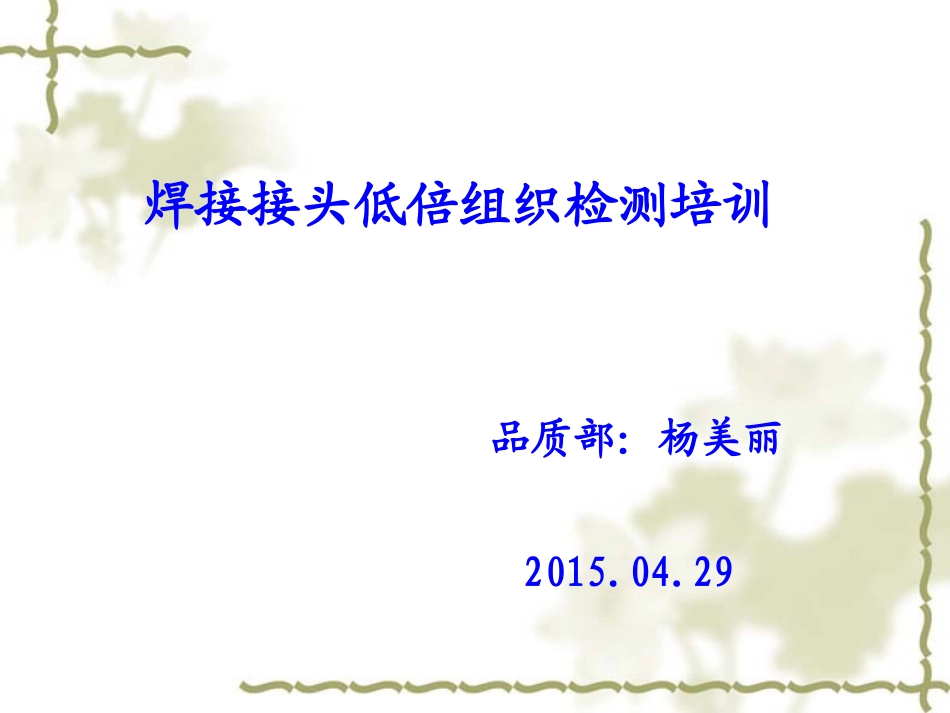

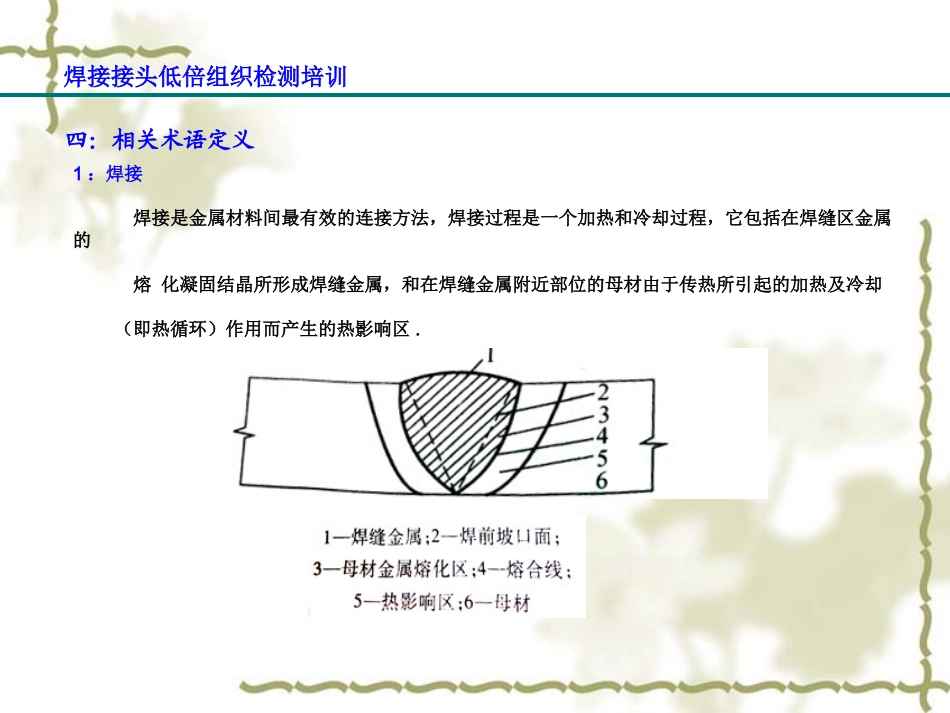

焊接接头低倍组织检测培训品质部：杨美丽2015.04.29焊接接头低倍组织检测培训一：培训目的为了指导检验人员正确的对焊接溶深正确的测量，特制定本培训手册二：适于范围适用于GMAW熔化极气体保护焊焊接产品溶深的检验三：测量环境温度:18～40/℃湿度:55%以下焊接接头低倍组织检测培训四：相关术语定义1：焊接焊接是金属材料间最有效的连接方法，焊接过程是一个加热和冷却过程，它包括在焊缝区金属的熔化凝固结晶所形成焊缝金属，和在焊缝金属附近部位的母材由于传热所引起的加热及冷却（即热循环）作用而产生的热影响区.焊接接头低倍组织检测培训2：溶深熔深是指母材熔化部的最深位与母材表面之间的距离3：焊脚长度从一个焊件上的焊趾到另一个焊件表面的最小距离4：焊喉厚度是指任一焊根到焊面的最小距离减去焊接凸点焊接接头低倍组织检测培训焊缝类型5：焊缝是焊件经焊接后所形成的结合部分焊接接头低倍组织检测培训接头类型6：焊接接头指两个或两个以上零件要用焊接组合的接点。或指两个或两个以上零件用焊接方法连接的接头，包括焊缝、熔合区和热影响区。焊接接头低倍组织检测培训五：试样准备5-1试样切割使用切割机降试样切割好，为避免在切割中试样过热而烧伤材料组织，切割时需进行冷却.5-2试样镶嵌对于微小并不易手拿或不规则的试样进行镶嵌，经镶嵌后就便于对试样进行磨抛操作5-3试样磨抛镶嵌好的试样需使用磨抛机进行磨抛(受动或自动),为避免在磨抛时试样过热而烧伤材料组织，切割时需进行冷却.焊接接头低倍组织检测培训5-4试样腐蚀在某些合金中，由于各相组织物的硬度差别较大，或由于各相本身色泽显著不同，抛光状态下能在显微镜中分辨出它的组织.但大部分的显微组织均需经过不同方向侵蚀，才能显示出各种组织来，常用的金属组织侵蚀法有化学侵蚀及电解侵蚀法等.以化学侵蚀为例说明(化学侵蚀是利用化学试剂的溶液，借助于化学或电化学作用显示金属组织)a.配制侵蚀剂（酒精%95-%97硝酸%3-%5的比例）a-1先将%95-%97的酒精倒入溶剂量杯中a-2再用吸管吸入%3-%5的硝酸慢慢的滴入量杯中，（一边滴入硝酸一边摇晃量杯，使酒精于硝酸完全融合）b.将抛光好的试样用酒精冲洗，并同方向的进行吹干.c.将配制好的侵蚀剂滴入吹干后的试样表面上，观察试样表面颜色的变化，时间大致在5秒左右.d.试样侵蚀后先用清水对试样表面进行冲洗，再用酒精对试样表面进行冲洗，冲洗后立刻用吹风同方向进行吹干.e.吹干后，试验侵蚀结束焊接接头低倍组织检测培训六：测量使用溶深测量显微镜进行测量测试结果判定：1：焊角长≥0.9t2：焊喉厚度≥0.7t3：溶深≥0.1t注：t为薄板厚度例1：样品焊接长（mm)焊喉厚度(mm)溶深(mm)薄板厚度(mm)15.494/3.6462.9650.3993/0.45881.327要求≥0.9t≥0.7t≥0.1t不做要求焊接接头低倍组织检测培训例2：样品焊接长（mm)焊喉厚度(mm)溶深(mm)薄板厚度(mm)12.456/2.0751.170.17991.402要求≥0.9t≥0.7t≥0.1t不做要求焊接接头低倍组织检测培训
