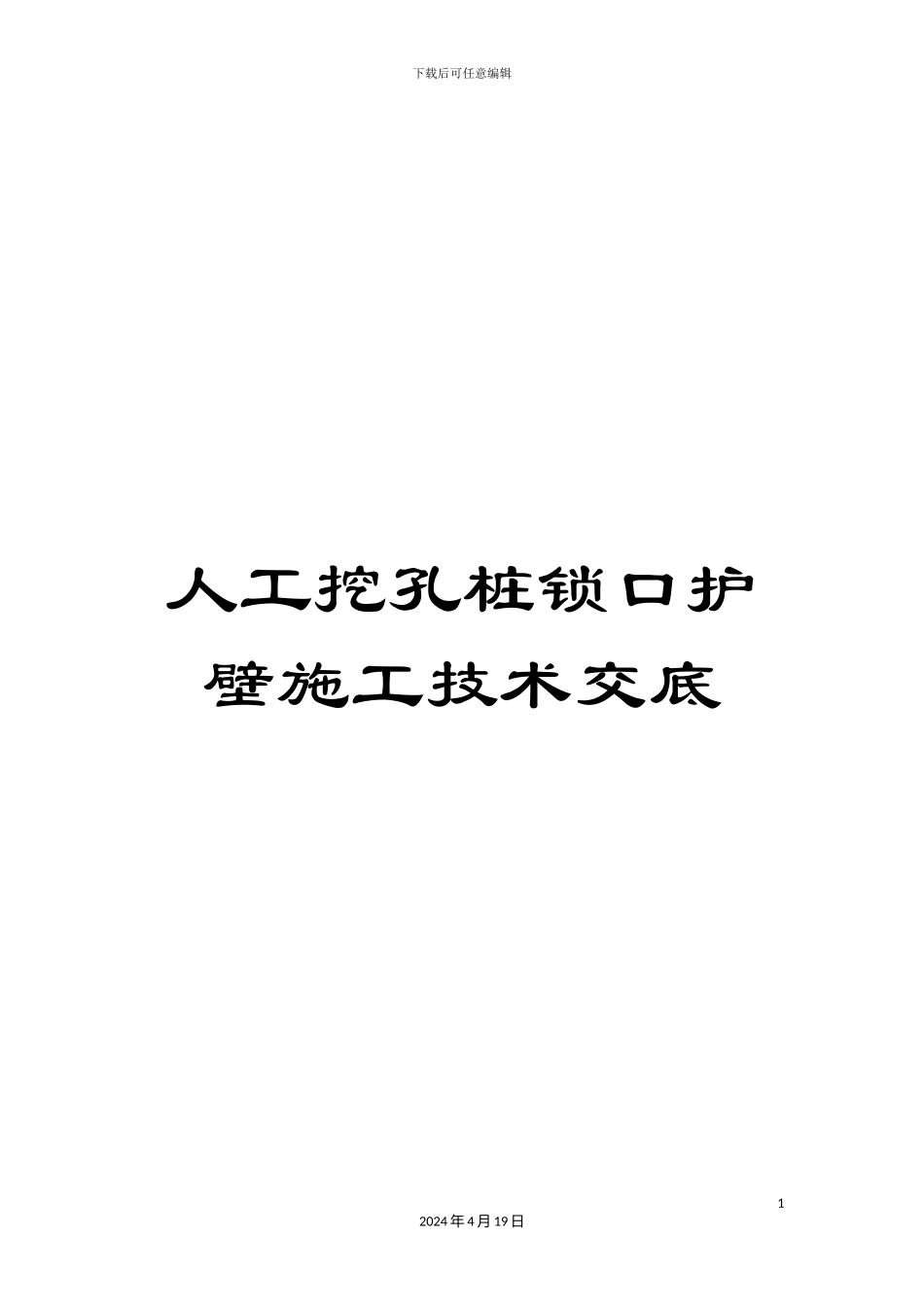

下载后可任意编辑人工挖孔桩锁口护壁施工技术交底12024 年 4 月 19 日下载后可任意编辑人工挖孔桩施工技术交底 技术交底书表格编号1310施工部位 锁口护壁施工交底日期 12月9日技术交底内容：1 技术交底范围 本交底适用于广福路东延线下穿铁路立交节点工程一标人工挖孔桩的锁口护壁施工。2 设计情况王家营普场框架桥工程下穿王家营普场铁路咽喉区,左右幅机动车道分别新建1座1-12.5m框架桥经过，人行道、非机动车道新建1座1-6.7m框架桥经过，长45m。道路左侧新建1-3.0m框架涵，长72m。最大跨度为58.7米，最大挖深10.2米。采纳D16型便梁架空线路，明挖现浇施工。框架桥两侧采纳板桩支撑便梁，中间采纳支墩支撑，框架桥进出口端设锚固桩（桩基平面布置图见附图1）。板桩由4根单桩组成，单桩截面尺寸为220×150cm（16根），板桩施工采纳跳空开挖；支墩截面尺寸为150×150cm（6根），锚固桩截面尺寸为200×150cm（20根）。板桩锁口厚度60cm，护壁厚度25cm；支墩锁口厚度50cm,护壁在桩顶至框架桥垫层底厚度为20cm，框架桥垫层底以下部分为25cm；锚固桩锁扣厚度50cm,护壁厚度20cm；护壁混凝土强度均为C25砼，桩身为C30砼。桩长最长为20米，最短为16米。（详见施工图纸）编制： 复核： 签收： 日期：22024 年 4 月 19 日桩孔中心位置、断面尺寸、孔底高程、桩孔垂直度允许偏差及检验方法序号项目允许偏差施工单位检查数量检验方法1中心位置纵向±100mm，纵1处，横1处尺量横向+100，-50mm2断面尺寸不小于设计尺寸6处尺量孔上、中、下三个断面纵、横3孔底高程±50mm1点水准仪、尺量4桩孔垂直度1%1处吊线、尺量施工准备工作施工放样、孔桩定位锁口施工（开挖、绑扎钢筋、立模、浇注混凝土）第一节护壁砼施工（开挖、出碴、绑扎钢筋、立模、浇注混凝土）安装垂直运输架及提升设备第二节护壁砼施工（开挖、出碴、绑扎钢筋、立模、浇注混凝土、拆模等）施工到设计高程无损检测二次测量定位，设点于锁口上清理桩孔四壁通过桩孔尺寸及基底承载力的验收按设计制作、加工钢筋清理虚土、排除积水拆上节模板进入下一节护壁施工浇筑桩身砼孔内绑扎钢筋笼、安装声测管试件取样校核桩孔直径及垂直度通风、排水
