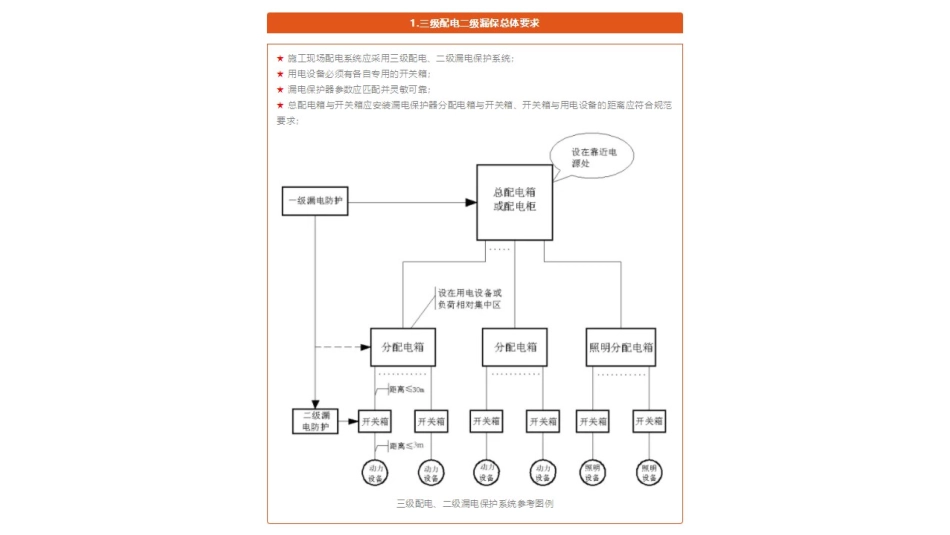

三级配电和二级保护讲解VIP免费

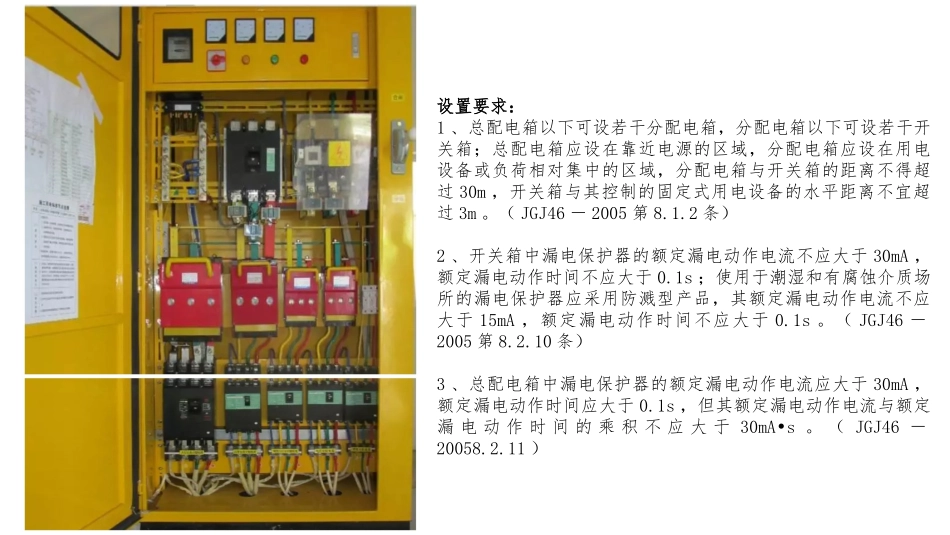

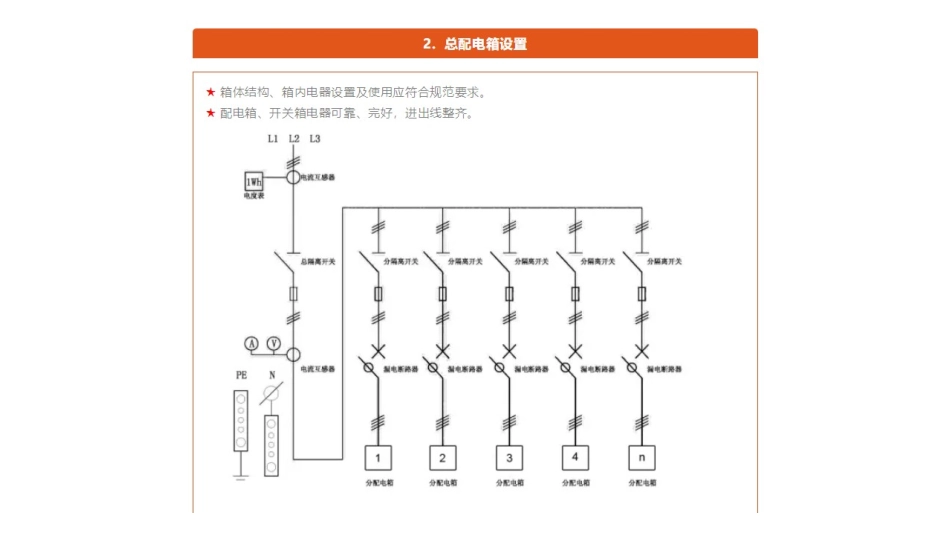

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mAs•。（JGJ46－20058.2.11）开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头（JGJ46－2005第8.1.16条）3、配电箱、开关箱外形结构应能防雨、防尘。（JGJ46－2005第8.1.17条）4、配电箱、开关箱内的电器必须可靠、完好，严禁使用破损不合格的电器。（JGJ46－2005第8.2.1条）5、总配电箱的电器具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。（JGJ46－2005第8.2.2条）6、当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。当所设总漏电保护器同时具备短路过载漏电保护功能的漏电断路器时，可不设总断路器或总熔断器。（JGJ46－2005第8.2.2条）7、当各分路设置分路漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。当分路所设漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时，可不设分路断路器或分路熔断器。（JGJ46－2005第8.2.2条）8、熔断器应选用具有可靠灭弧分断功能的产品。（JGJ46－2005第8.2.2条）9、总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。（JGJ46－2005第8.2.2条）10、总配电箱应装设电压表、总电流表、电度表及其他需要的仪表。装设电流互感器时，其二次回路必须与保护零线有一个连接点，且严禁断开电路。（JGJ46－2005第8.2.3条）11、分配电箱应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。其设置和选择应符合前面总配电箱的要求（JGJ46－2005第8.2.4条）12、开关箱必须装设隔离开关、断路器或熔断器，以及漏电保护器。（JGJ46－2005第8.2.5条）13、配电箱、开关箱的电源进线端严禁采用插头和插座活动连接。（JGJ46－2005第8.2.15条）14、对配电箱，开关箱进行定期检查、维修时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。（JGJ46－2005第8.3.4条）设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头（JGJ46－2005第8.1.16条）3、配电箱、开关箱外形结构应能防雨、防尘。（JGJ46－2005第8.1.17条）4、配电箱、开关箱内的电器必须可靠、完好，严禁使用破损不合格的电器。（JGJ46－2005第8.2.1条）5、总配电箱的电器具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。（JGJ46－2005第8.2.2条）6、当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路...
