人行通道门施工实施方案

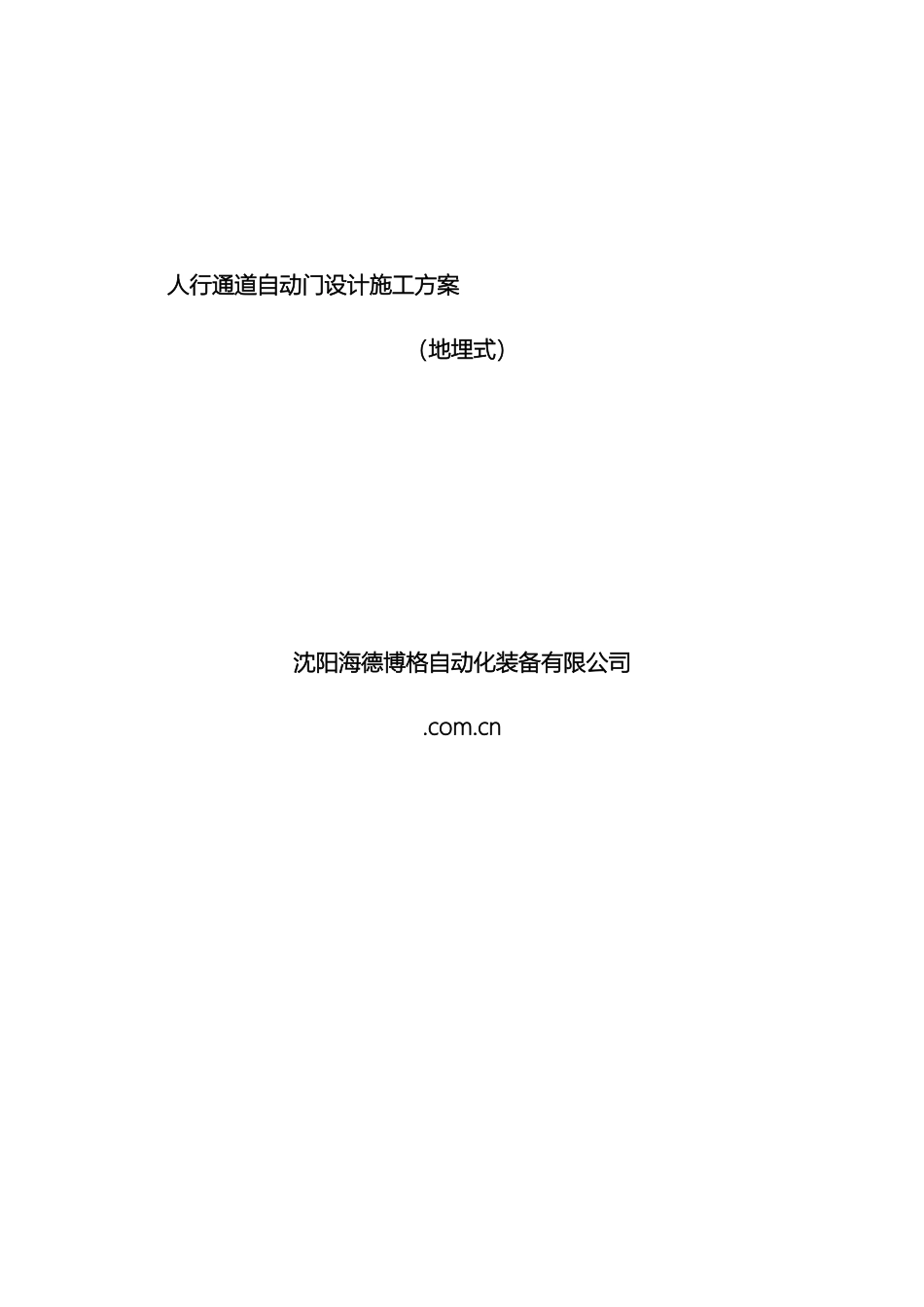

下载后可任意编辑人行通道门施工实施方案12024 年 4 月 19 日 人行通道自动门设计施工方案（地埋式）沈阳海德博格自动化装备有限公司.com.cn 下载后可任意编辑1．设计方案1.1 系统需求：小区人行通道门的特点是 1.人员进出频繁；2.要求快速开关门；3.要有防撞击性能，4.应用可靠。这就要求开门机有很好的特性来满足这些需求。沈阳海德博格自动化装备有限公司在平开门机组开发领域有十余年的研发历史，我公司研发的平开自动门机组具有智能、安全、可靠等独特的设计考虑，针对人行通道开发的 PDW 系列产品，完全满足人行通道的工作环境要求，经过 5 年来的实施应用表明，该设计系统实施简单，操作灵活，可靠耐用。在地产行业万科、保利、中海、碧桂园等园区应用，得到用户的普遍认可。海德博格(HeadBird)PDW 系列产品的应用是小区人行通道自动门最佳选择。1.2 设计方案选型：海德博格 PDW-180/240 平开自动门机组 （1）机组产品（标准配置包含 PDW 平开自动门机组、MPC1000 控制器、转臂&滑道&安装附件）32024 年 4 月 19 日PDW-180/240 平开自动门机组技术参数设备型号PDW180PDW240最大门重100kg200kg最大门宽1200mm1500mm最大扭矩145Nm165Nm重量11 kg11 kg安装方式地面埋置噪音＜50 分贝电锁输出DC12V 常开/常闭触点下载后可任意编辑（2）相关产品（可选）： 红外对射保护装置：用于自动门安全保护，当门大或重时是必选装置，门轻可酌情选择 电锁：根据门的大小选择安装适当级别的电吸锁或电插锁（用于双向开门系统） 遥控装置：超外差接收，超强抗干扰，有效距离﹥30m，可任意添加删除遥控器，可遥控开启，和设置常开状态。(3)可连接的接口信号：可是电平脉冲信号或者继电器触电信号，可设计连接多种开门方式。(4)系统方案:根据用户环境的要求,系统可设计成单门单向\单们双向开门方式，机组直接安装在地面，划道安装在门体上，由机组经过转臂输出动力，转动42024 年 4 月 19 日转臂&滑道&安装附件MPC1000 控制器下载后可任意编辑门体实现开关门。红外对射安装在门的一侧，用于非接触保护，开门开启状态，有人阻挡时，自动开启门体，实现保护。2．实施方案设备清单序号名称规格数量说明1PDW180 自动门机组180 公斤1单向机组，每个通道用 1 台2控制箱MPC- 13磁力锁270kg1每扇门 1 个52024 年 4 月 19 日下载后可任意编辑4红外对射15门禁 、线材按实际需要6安装后实景图：62024 年 4 月 ...
