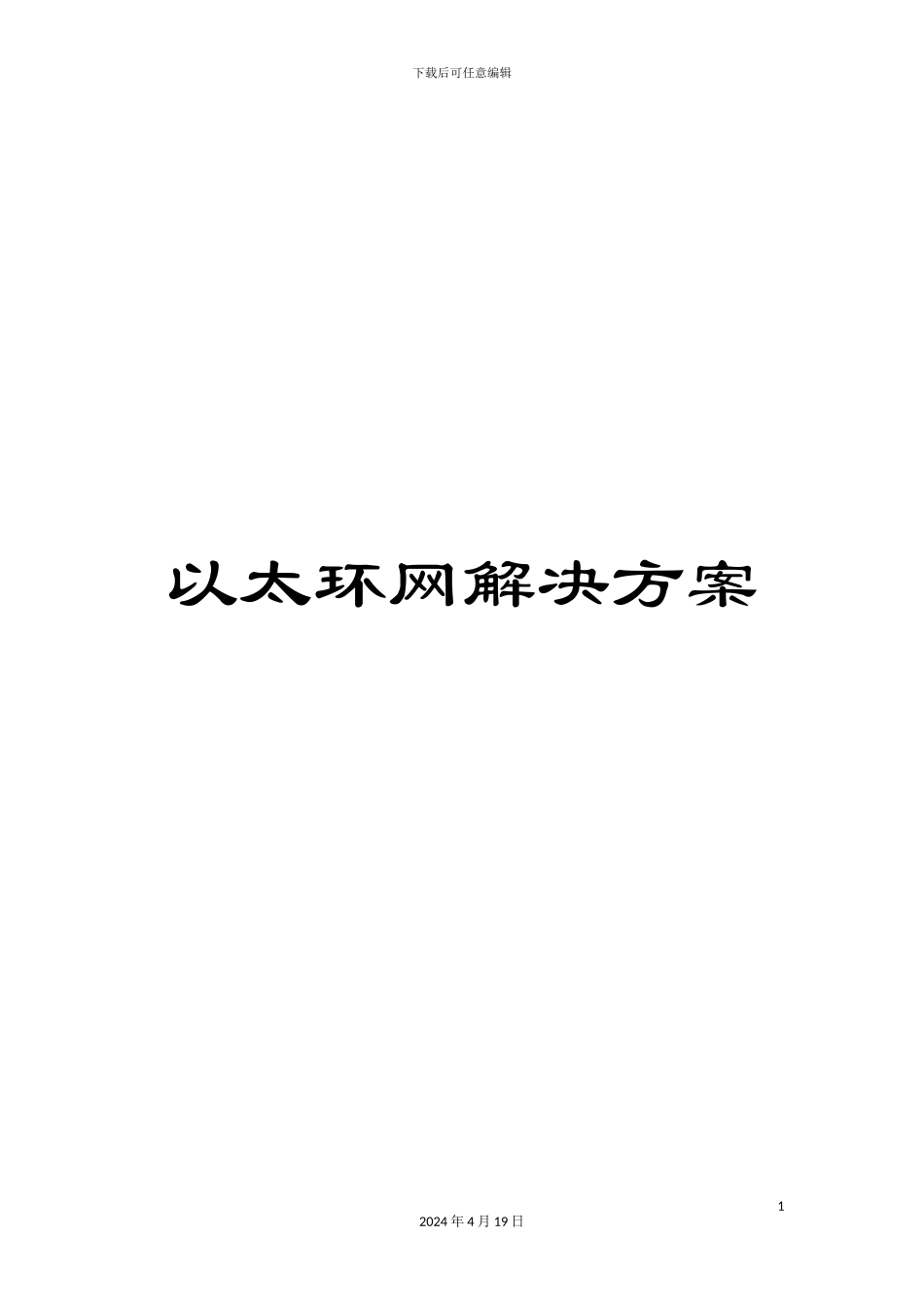

以太环网解决方案

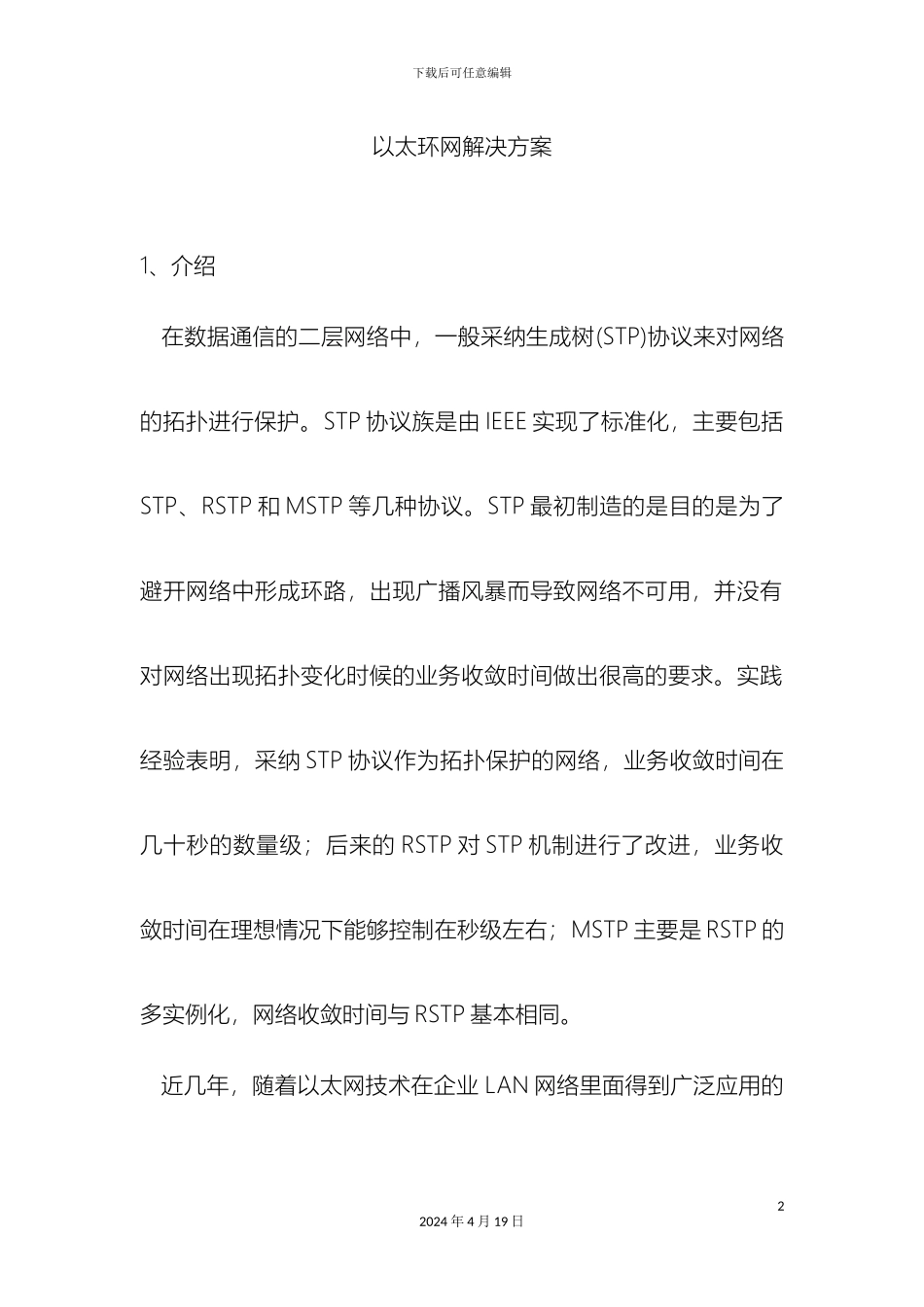

下载后可任意编辑以太环网解决方案12024 年 4 月 19 日下载后可任意编辑以太环网解决方案1、介绍 在数据通信的二层网络中，一般采纳生成树(STP)协议来对网络的拓扑进行保护。STP 协议族是由 IEEE 实现了标准化，主要包括STP、RSTP 和 MSTP 等几种协议。STP 最初制造的是目的是为了避开网络中形成环路，出现广播风暴而导致网络不可用，并没有对网络出现拓扑变化时候的业务收敛时间做出很高的要求。实践经验表明，采纳 STP 协议作为拓扑保护的网络，业务收敛时间在几十秒的数量级；后来的 RSTP 对 STP 机制进行了改进，业务收敛时间在理想情况下能够控制在秒级左右；MSTP 主要是 RSTP 的多实例化，网络收敛时间与 RSTP 基本相同。 近几年，随着以太网技术在企业 LAN 网络里面得到广泛应用的22024 年 4 月 19 日下载后可任意编辑同时，以太网技术开始在运营商城域网络进展；特别是在数据，语音，视频等业务向 IP 融合的趋势下，增强以太网本身的可靠性，缩短网络的故障收敛时间， 对语音业务，视频等业务提供满意的用户体验， 无论对运营商客户，还是对于广阔的企业用户， 都是一个根本的需求。 为了缩短网络故障收敛时间，H3C 推出了革新性的以太环网技术——RRPP（Rapid Ring Protection Protocol，快速环网保护协议）。RRPP 技术是一种专门应用于以太网环的链路层协议，它在以太网环中能够防止数据环路引起的广播风暴，当以太网环上链路或设备故障时，能迅速切换到备份链路，保证业务快速恢复。与 STP 协议相比，RRPP 协议具有算法简单、拓扑收敛速度快和收敛时间与环网上节点数无关等显著优势。 H3C 基于 RRPP 的以太环网解决方案可对数据，语音，视频等32024 年 4 月 19 日下载后可任意编辑业务做出快速的保护倒换，协同高中低端交换机推出整体的环网解决方案，为不同的应用场景提供不同的解决方案。2、技术应用背景 当前多数现有网络中采纳星形或双归属组网模型，多会存在缺乏有效保护和浪费网络资源等诸多问题，如下图所示：图 1 城域网现网存在的问题环网优化后的结果如下图所示：42024 年 4 月 19 日下载后可任意编辑图 2 环网应用到城域网中的优势环网拓扑下的网络由于节点间的光纤分别走不同的管道，不会存在 SRG 的问题，同时提供快速的保护倒换。H3C 以太环网解决方案，成功地解决现网存在的问题，既节约用户建网成本，又提高网络的可靠性，满足不同应用场合的需求...
