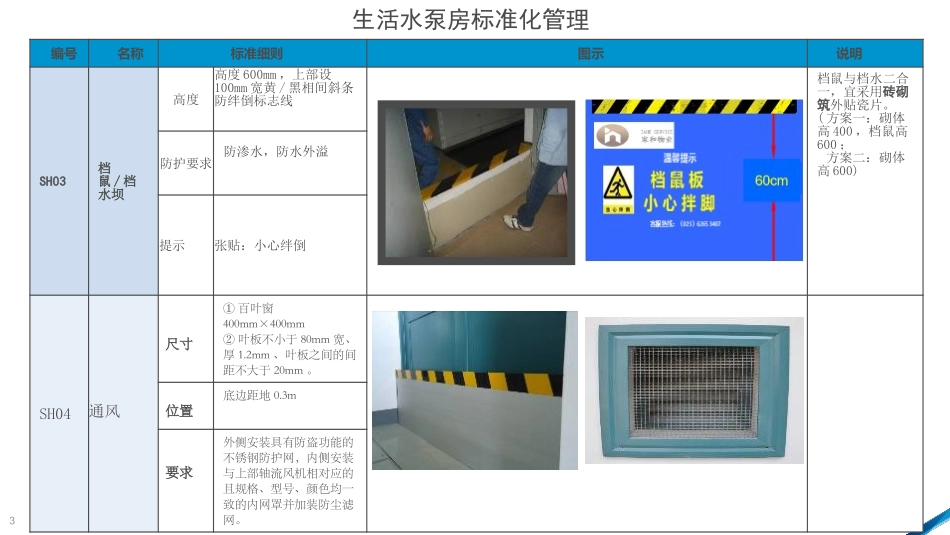

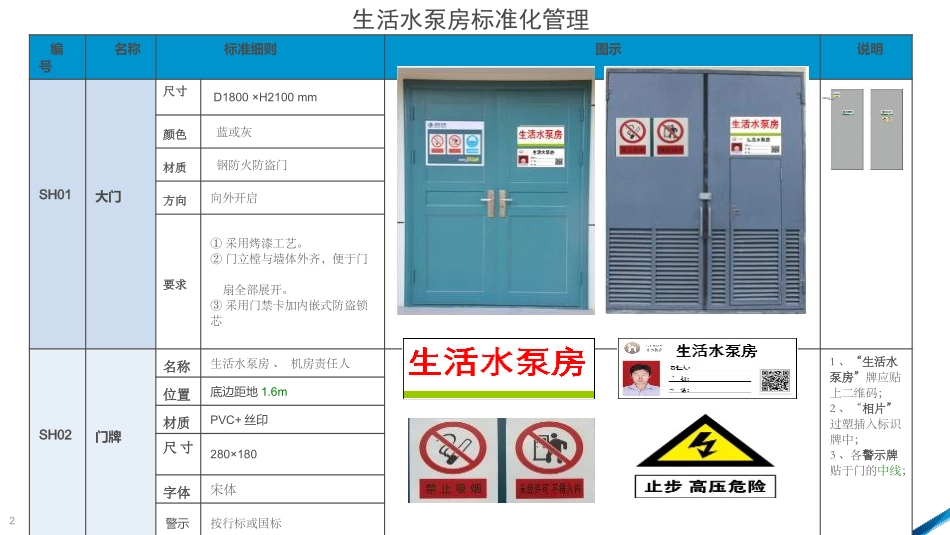

生活水泵房标准化管理V1.0版编制人：xxx日期：201904012编号名称标准细则图示说明SH01大门尺寸D1800×H2100mm门牌安装位颜色蓝或灰材质钢防火防盗门方向向外开启要求①采用烤漆工艺。②门立樘与墙体外齐，便于门扇全部展开。③采用门禁卡加内嵌式防盗锁芯SH02门牌名称生活水泵房、机房责任人1、“生活水泵房”牌应贴上二维码；2、“相片”过塑插入标识牌中；3、各警示牌贴于门的中线；位置底边距地1.6m材质PVC+丝印尺寸280×180字体宋体警示按行标或国标生活水泵房标准化管理3编号名称标准细则图示说明SH03档鼠/档水坝高度高度600mm，上部设100mm宽黄/黑相间斜条防绊倒标志线档鼠与档水二合一，宜采用砖砌筑外贴瓷片。(方案一：砌体高400，档鼠高600；方案二：砌体高600)防护要求防渗水，防水外溢提示张贴：小心绊倒SH04通风尺寸①百叶窗400mm×400mm②叶板不小于80mm宽、厚1.2mm、叶板之间的间距不大于20mm。位置底边距地0.3m要求外侧安装具有防盗功能的不锈钢防护网，内侧安装与上部轴流风机相对应的且规格、型号、颜色均一致的内网罩并加装防尘滤网。生活水泵房标准化管理4编号名称标准细则图示说明SH05轴流风机数量开闭所内应有通风设施，至少安装2台低噪声轴流风机防尘防虫网采用：200目不锈钢网开洞尺寸400x400位置距室内地面不小于2.5m轴流风机防雨罩要求轴流风机内外采用防护网，并在外部加装防雨罩（排向户外时）SH06轴流风机控制箱功能具有温度和湿度自动控制功能位置控制装置安装在专门的控制箱内生活水泵房标准化管理5编号名称标准细则图示说明SH07防火灭火器标识灭火器箱上方的墙面上应粘贴消防安全标志。开闭所长度大于7米时，应在其两端均放置一组灭火器。灭火器上应注有：名称、规格、型号、数量、保管人员、下次检修日期等。灭火器应配置不少于一组（4*4Kg）手提式干粉灭火器，放置在灭火器箱内，灭火器箱不得上锁。消防、电话通话顺畅，音质音量正常SH08照明、动力1、低压配电箱五回路设置：①日光灯照明；②泛光灯照明；③三相动力、④插座回路、⑤备用一回。一、满足①维护巡视用的照明；②检修、测试用的电源；二、低压配电箱采用：嵌入式2、照明灯具①采用2盏固定式防眩泛光灯，分别安装在开闭所两端大门上方；②柜后通道每边安装至少2*36W带透明防爆外罩的封闭式双管三防灯具，安装高度距地面不小于2m。③0.75m面照度:200lx一、配电设备及裸母线的正上方不应安装灯具。二、进出口通道处应安装应急照明装置，该装置应能在停电后提供2h以上的照明。3、动力线路照明和空调用的低压导线采用护套绝缘导线暗敷方式，布线用塑料管应采用难燃型材料。4、插座安装密封型并带保护地线触头的保护型插座不少于2个，插座额定电流不低于15A。所有开关和插座的高度应按统一的标准安装生活水泵房标准化管理6编号名称标准细则图示说明SH09设备设施内容1、水泵要保持清洁。内容2、集水坑盖板平整防滑内容3、阀门螺杆保护。内容4、水泵、消防泵房必配应急水泵生活水泵房标准化管理7编号名称标准细则图示说明SH10设备设施内容1、标明“生活水箱”容积、长、宽、高；2、设备底座、支架刷防锈漆内容3、标明供水高、中、低区；4、管道标明水流方向标识内容5、阀门悬挂开关状态标识，水泵编号和控制柜编号相对应内容6、泄水管口、溢水管口需接至排水沟；7、有必要时给水管道需做保温，保温材料做PVC外护层；生活水泵房标准化管理8编号名称标准细则图示说明SH11设备设施内容1、设备基座一侧设排水沟，排水沟用复合材料篦子铺设；2、水泵房内的配电柜基础应高于地面200㎜安装轴流风机通风并设时钟控制功能；内容3、所有入户管与墙面接合处做好封堵，局部做好防水；内容4、生活水箱溢水管口、进气口需安装防虫网；内容5、水箱设溢水报警装置，报警末端安装在消、安防控制室。6、水箱盖上锁生活水泵房标准化管理9编号名称标准细则图示说明SH12设备设施内容1、水箱水位计有刻度标尺；2、二次供水设施的水箱应设置消毒设备。1、臭氧发生器应设置尾气消除装置。2、紫外线消毒器应具备对紫外线照射强度的在线检测，并宜有自动清洗功能。内容3、消毒设备可选择臭氧发生器、紫外线消毒器和水箱...
