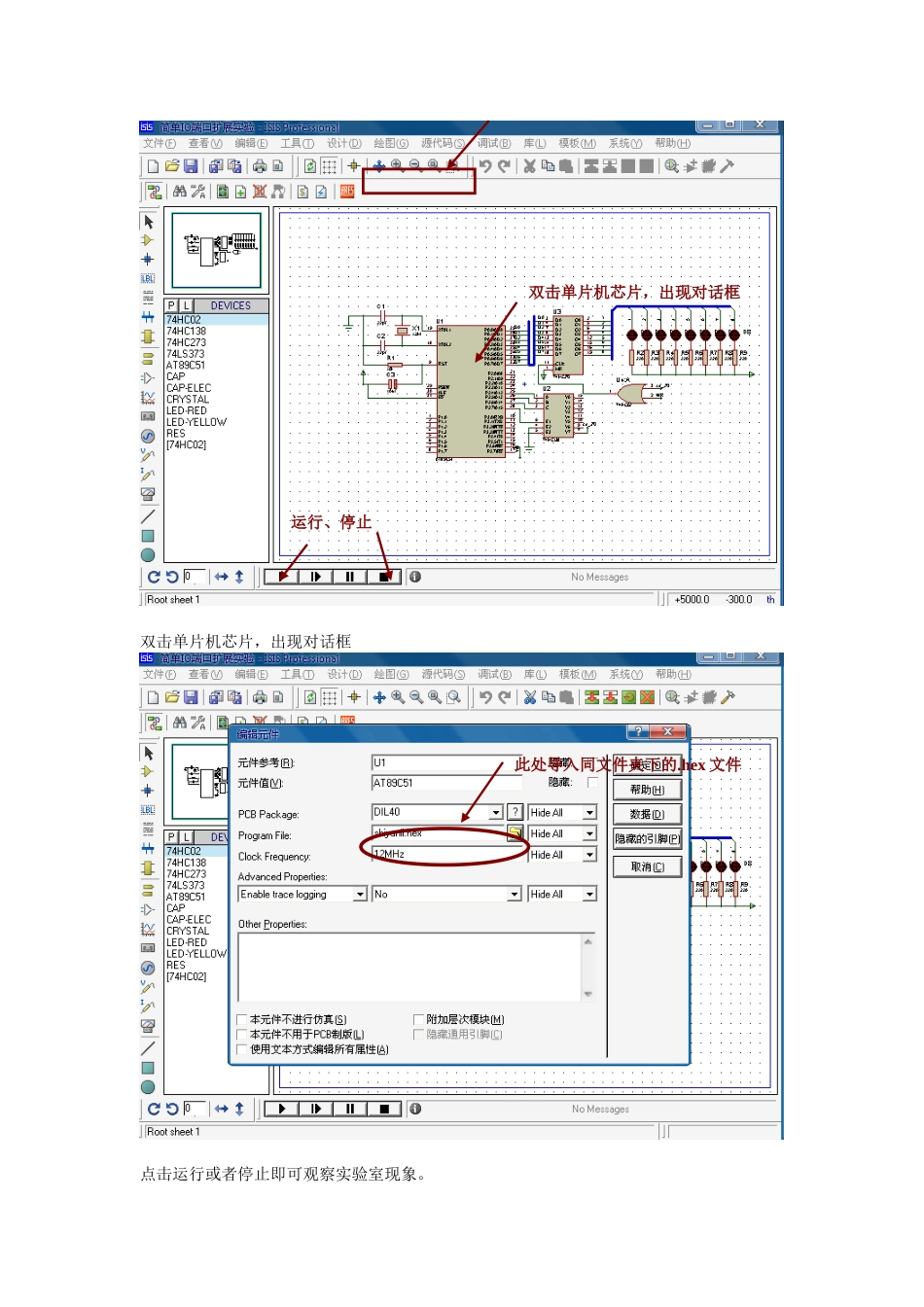

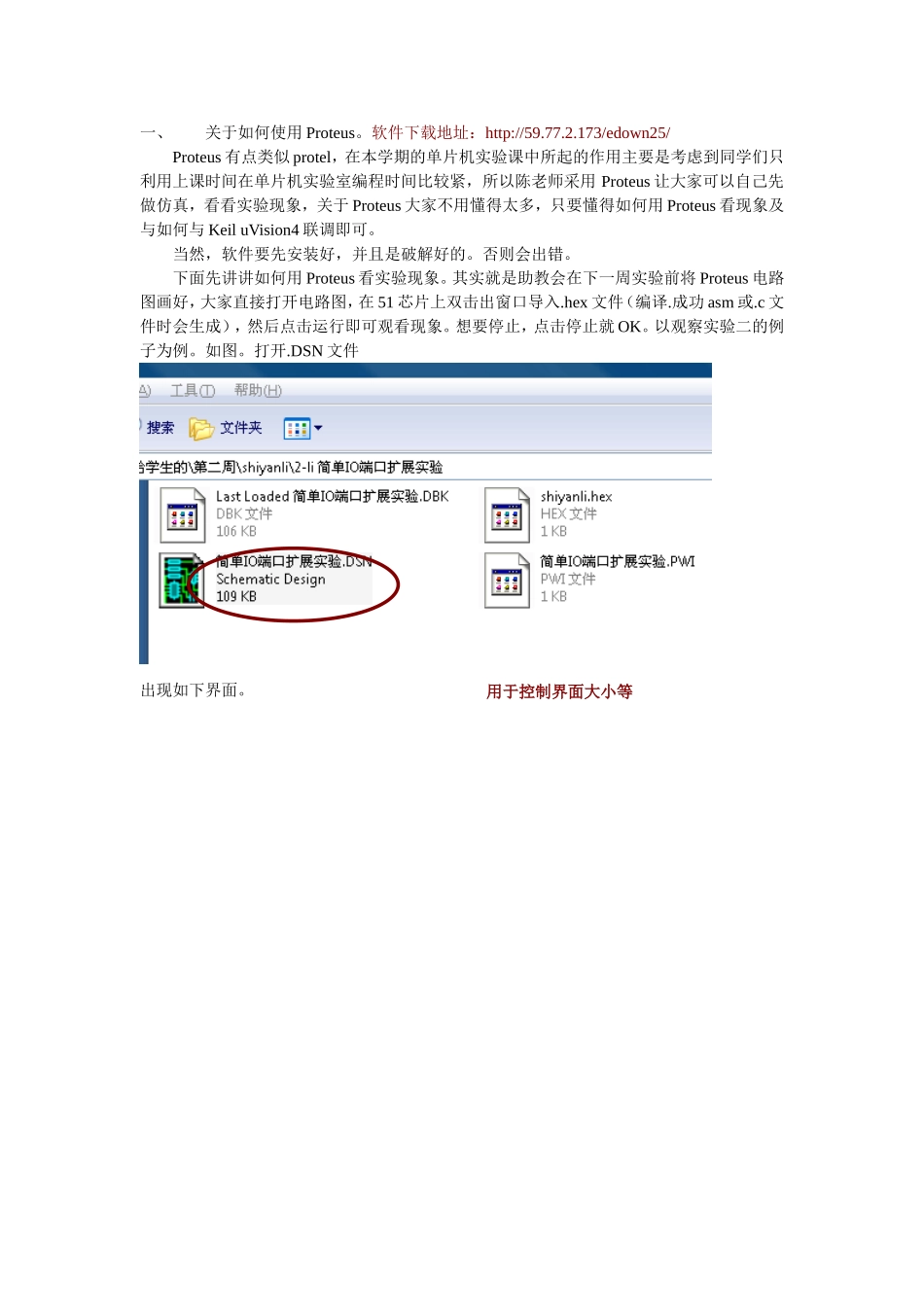

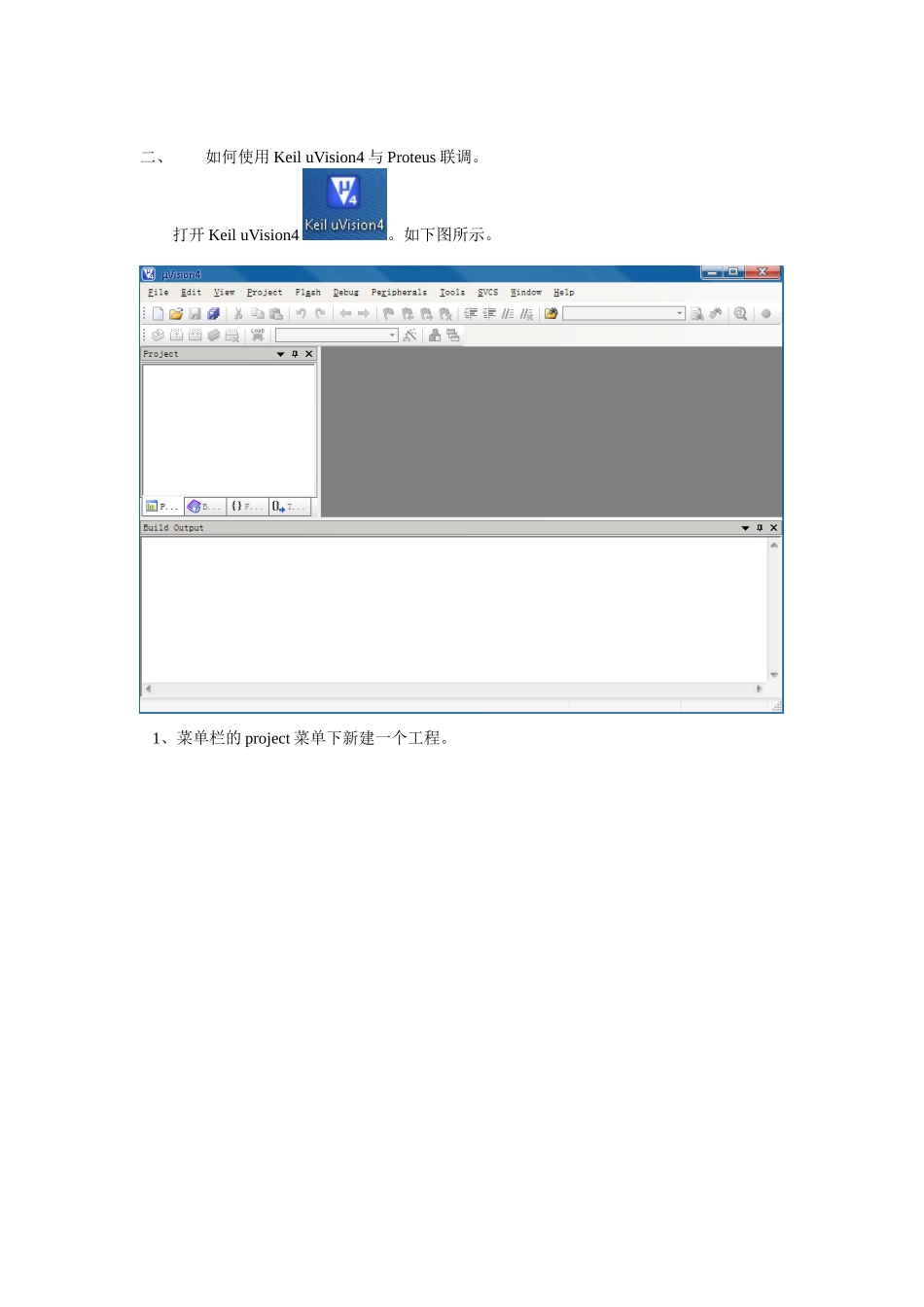

一、关于如何使用Proteus。软件下载地址：http://59.77.2.173/edown25/Proteus有点类似protel，在本学期的单片机实验课中所起的作用主要是考虑到同学们只利用上课时间在单片机实验室编程时间比较紧，所以陈老师采用Proteus让大家可以自己先做仿真，看看实验现象，关于Proteus大家不用懂得太多，只要懂得如何用Proteus看现象及与如何与KeiluVision4联调即可。当然，软件要先安装好，并且是破解好的。否则会出错。下面先讲讲如何用Proteus看实验现象。其实就是助教会在下一周实验前将Proteus电路图画好，大家直接打开电路图，在51芯片上双击出窗口导入.hex文件（编译.成功asm或.c文件时会生成），然后点击运行即可观看现象。想要停止，点击停止就OK。以观察实验二的例子为例。如图。打开.DSN文件出现如下界面。用于控制界面大小等双击单片机芯片，出现对话框点击运行或者停止即可观察实验室现象。运行、停止双击单片机芯片，出现对话框此处导入同文件夹下的.hex文件二、如何使用KeiluVision4与Proteus联调。打开KeiluVision4。如下图所示。1、菜单栏的project菜单下新建一个工程。2、保存工程名称后，出现如下菜单。选择Atmel下的AT89C51，点击OK后在跳出来的菜单后点击“否”。3、在生成的新工程的“Target1”上点鼠标右键，菜单上选择“OptionforTargetTarget1”。出现如下对话框。Output框下将“CreateHEXfile”前打钩，使得在编译成功后能生成.hex文件，用于在Proteus中作仿真，也是用于烧录的。Debug框将“Use：ProteusVSMSimulator”选择，如下图显示：注意，在设置“debug”前要将keil与Proteus的联调软件安装好！点击“OK”设置完毕！4、新建.c或.asm文件，在sourceGroup1右键将编写的.c或.asm文件添加进去，即可进行编译。三、如何使用KeiluVision4与Proteus联调。两者联调，那两者的软件肯定都是要打开的。Keil上的软件是要已编译成功的。Proteus要打开相对应的电路图。分别显示如下。进入或退出调试1、在keil上点击进入调试。稍等一下，会比较慢，就想你用星研在实验箱上做实验一样，进入调试都需要等待时间的，表急~~成功进入调试后，基本上就大功告成了。点击keil上的运行（Run），切换到Proteus的窗口，即与星研类似的功能观察实验现象可看到实验现象了。其实就是把Proteus当做了实验箱，而把keil当做了星研平台。后记：掌握了以上两个软件的本文里的所说的功能，同学们基本上可以在宿舍自己编程了，其实你们要做的就只是编程，然后用KeiluVision4与Proteus联调看看实验做得对不对，然后再到实验室的实验箱上跑一跑程序。看看在实验箱所出现的现象是不是跟proteus上的一样的。最后，祝你们好运！努力！
