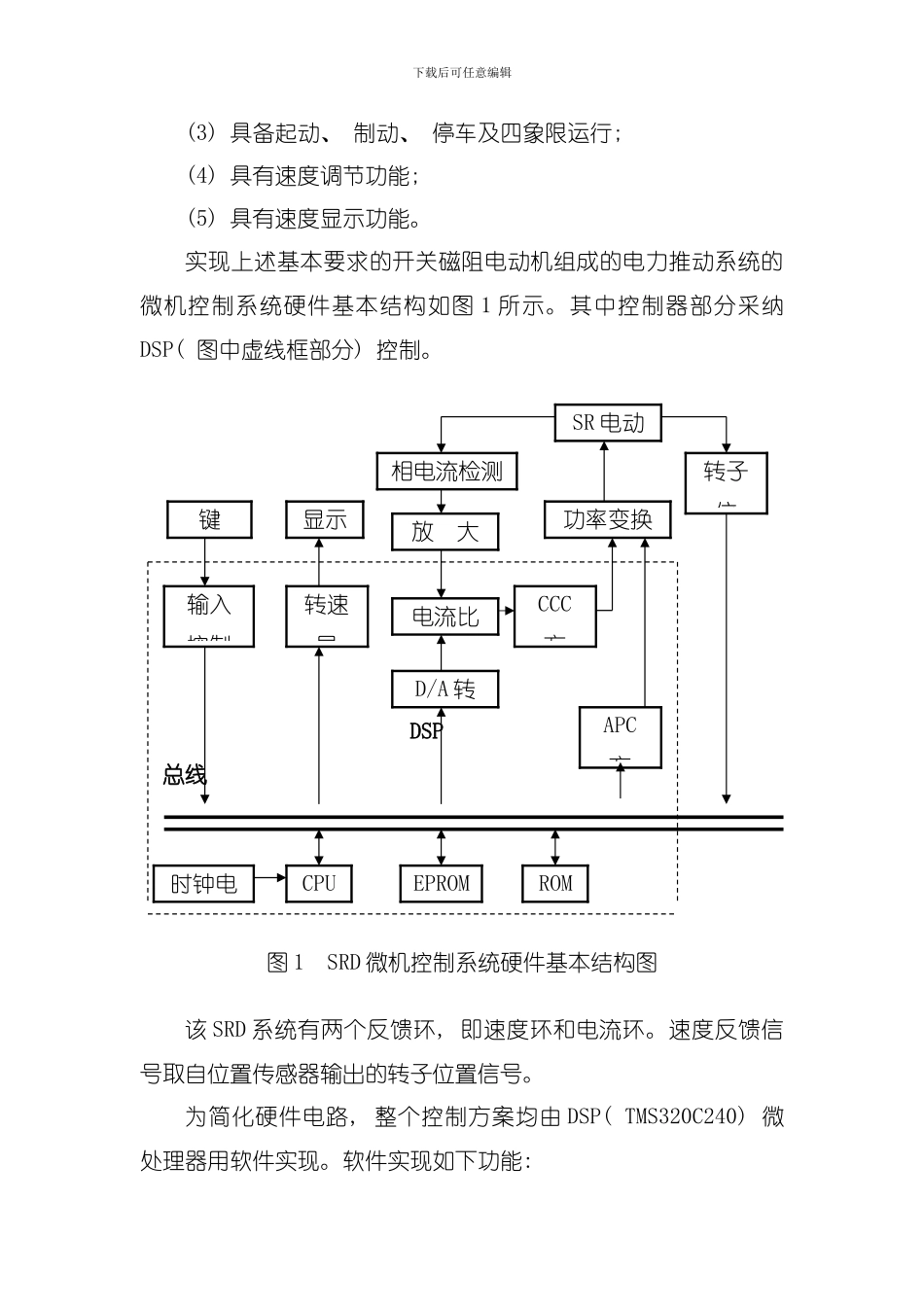

下载后可任意编辑开关磁阻电动机控制技术的讨论*迟 岩( 博士/教授, 集美大学) 叶毅坚,云利军摘 要: 本文首先对开关磁阻电动机的主要特点进行了介绍, 在此基础上, 设计出 SRD 微机控制系统硬件基本结构和系统的软件程序框图。组成了基于 DSP 控制 SRD 的舰船电力推动系统, 并对该系统的实际运行进行分析。一、 引 言开关磁阻电动机驱动系统( SRD) 由开关磁阻电动机( SR) 、 功率变换器、 控制器和检测器四个部分组成。当前已成为各国讨论和开发的热点之一。SRD 作为一种新型调速驱动系统, 首先在电动车驱动系统中得到了应用, 实践证明, SRD 具有许多直流电动机驱动系统和一般沟通电动机调速驱动系统难以比拟的优点。SRD 还能够应用于各类运载交通工具领域。但当前在中国中小型舰船电力推动系统中 SRD 尚未开始应用, 但其进展方向是明显的, 这将是舰船电力推动技术中很有竞争力的一个方面。开关磁阻电动机作为调速驱动应用呈现出的显著特点为: (1) 电动机结构简单、 坚固。制造工艺简单, 成本低, 转子仅由硅钢片叠压而成, 可工作于极高转速。定子线圈为集中绕组, 嵌放容易, 端部短而牢固。工作可靠, 能应用于各种恶劣、 高温甚至强振动环境; (2) 损耗主要产生在定子, 电动机易于冷却。转子无永磁体, 可允许有较高的温升; (3) 转矩方向与相电流方向无关, 从而可减少功率变换器的开关器件数, 降低系统成本; 下载后可任意编辑(4) 功率变换器不会出现直通故障, 可靠性高; (5) 起动转矩大, 低速性能好, 无异步电动机在起动时所出现的冲击电流现象; (6) 调速范围宽, 控制灵活, 易于实现各种特别要求的机械特性。在宽广的转速和功率范围内都具有较高效率; (7) 能四象限运行, 具有很好的再生制动能力; (8) 可用蓄电池供电, 耗能低又无污染。这些特点使得 SRD 在舰船电力推动系统中有很大的应用潜力。二、 SRD 微机控制系统硬件基本结构设计SR 电动机的结构比异步电动机还要简单, 功率变换器主电路的结构也不复杂。但 SR 电动机的控制方式是要根据运行条件的不同, 在不同的转子相对位置下通断各相绕阻的开关器件。这样提高了电动机控制的灵活性, 但也增加了电动机运行控制的复杂性。 显然, 假如不采纳软件和硬件相结合的微机控制系统对SR 电动机进行控制, SRD 性能的提高必定受到一定的限制, 同时控制器的硬件电路也将过于复杂和庞大。因此, 为了简化控制电路, 充分挖...
