体育馆施工组织设计文字说明

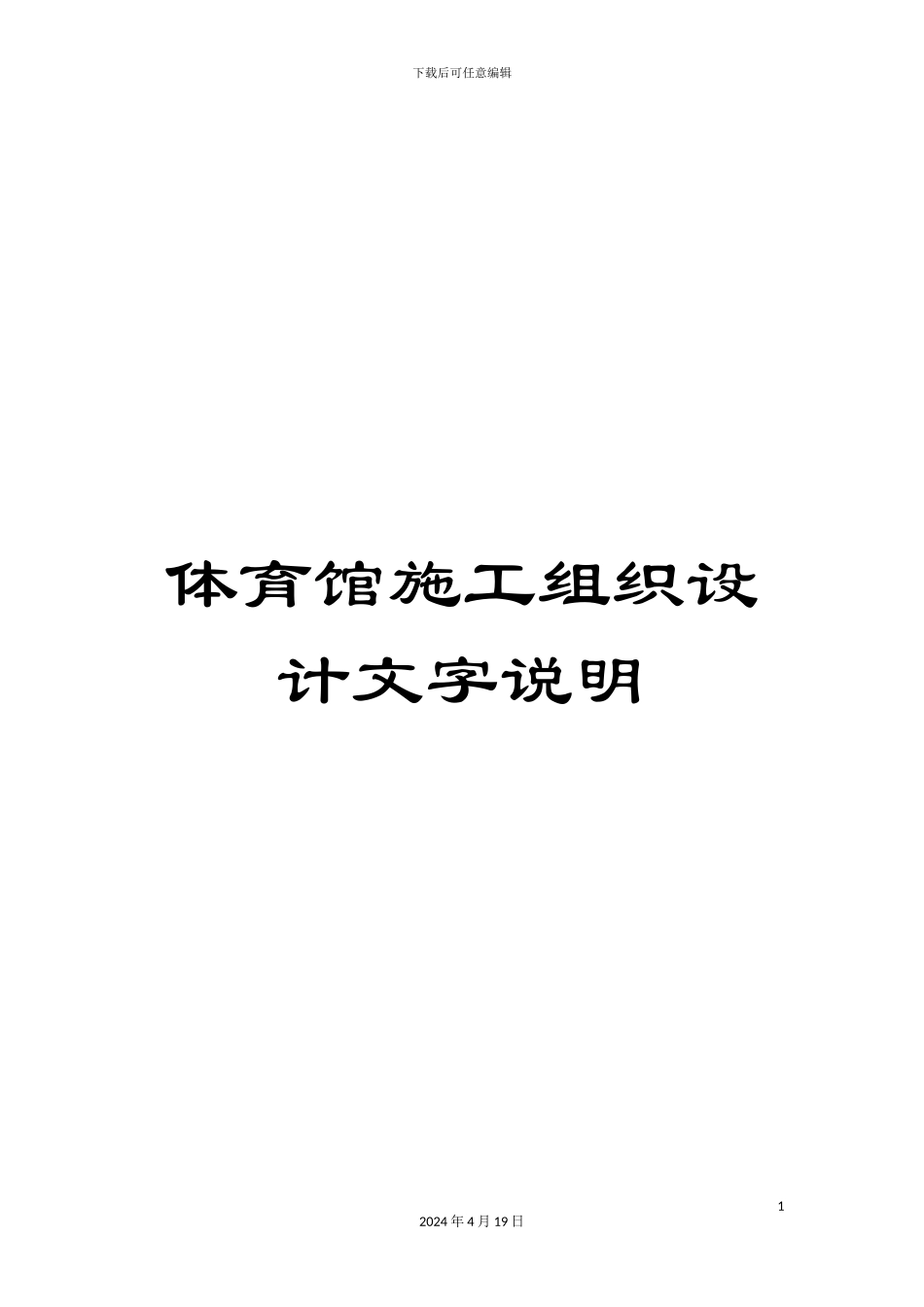

体育馆施工组织设计文字说明_第1页
1/35

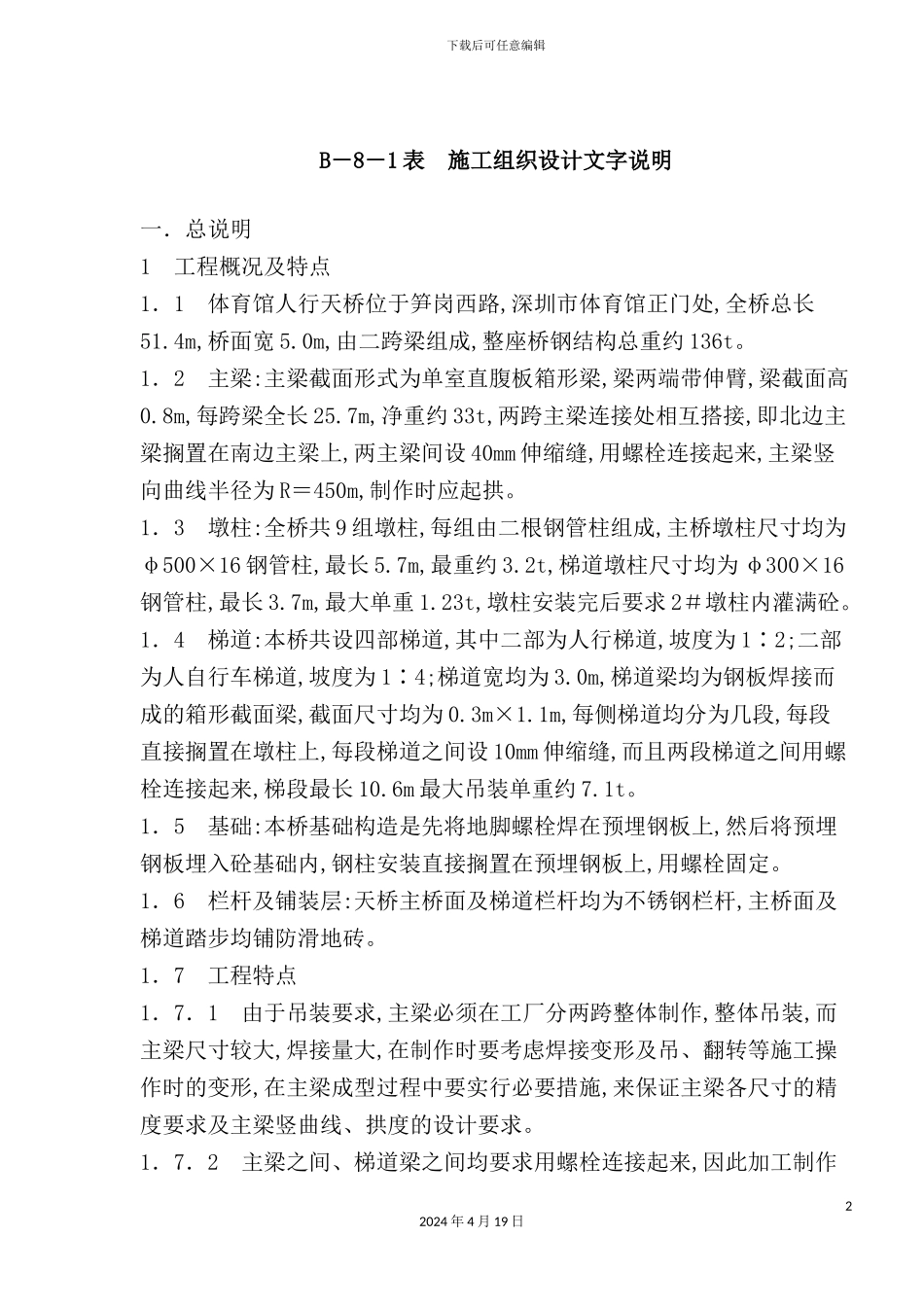

体育馆施工组织设计文字说明_第2页
2/35

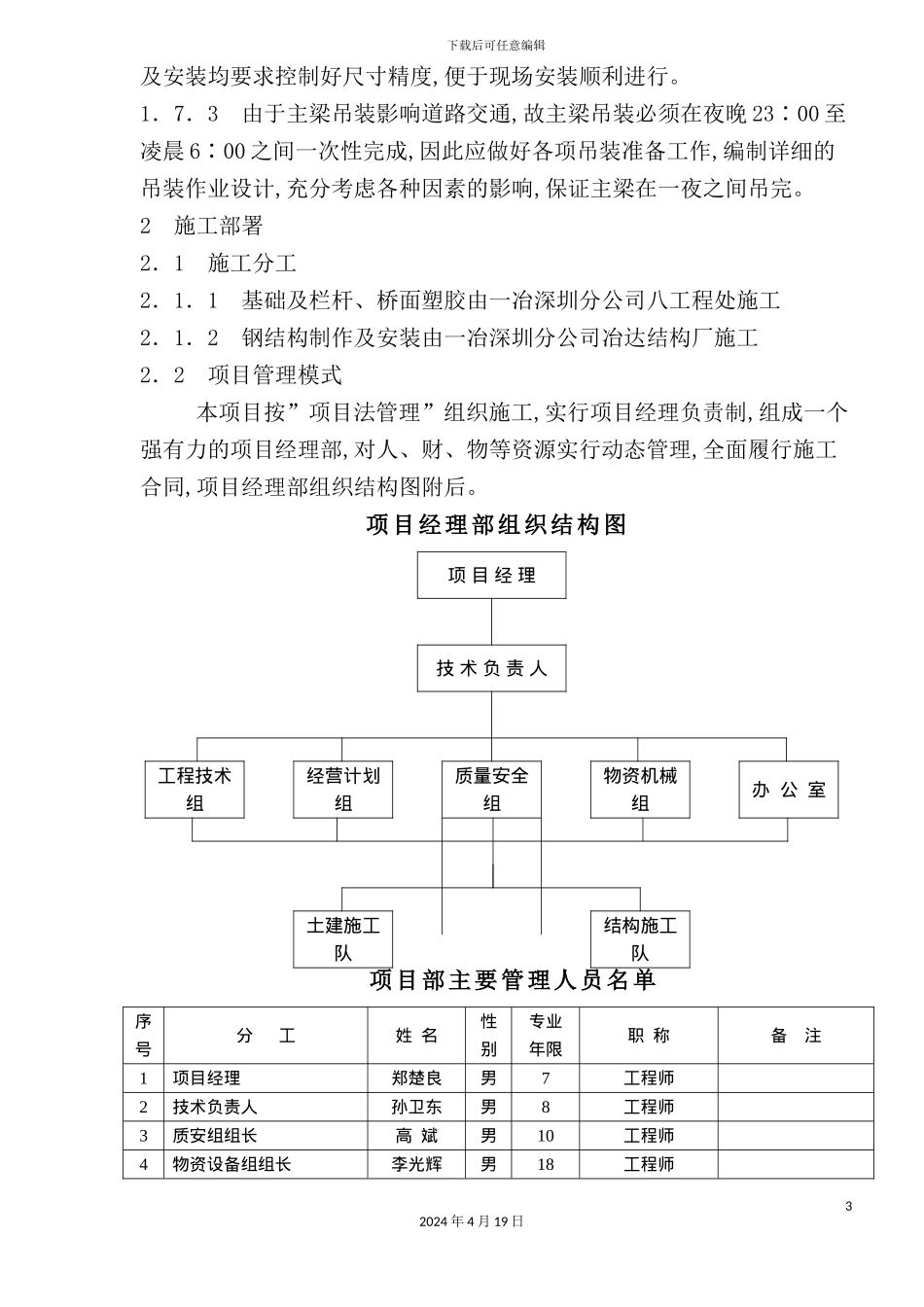

体育馆施工组织设计文字说明_第3页
3/35
下载后可任意编辑体育馆施工组织设计文字说明12024 年 4 月 19 日下载后可任意编辑B-8-1 表 施工组织设计文字说明一.总说明1 工程概况及特点1.1 体育馆人行天桥位于笋岗西路,深圳市体育馆正门处,全桥总长51.4m,桥面宽 5.0m,由二跨梁组成,整座桥钢结构总重约 136t。1.2 主梁:主梁截面形式为单室直腹板箱形梁,梁两端带伸臂,梁截面高0.8m,每跨梁全长 25.7m,净重约 33t,两跨主梁连接处相互搭接,即北边主梁搁置在南边主梁上,两主梁间设 40mm 伸缩缝,用螺栓连接起来,主梁竖向曲线半径为 R=450m,制作时应起拱。1.3 墩柱:全桥共 9 组墩柱,每组由二根钢管柱组成,主桥墩柱尺寸均为φ500×16 钢管柱,最长 5.7m,最重约 3.2t,梯道墩柱尺寸均为 φ300×16钢管柱,最长 3.7m,最大单重 1.23t,墩柱安装完后要求 2#墩柱内灌满砼。1.4 梯道:本桥共设四部梯道,其中二部为人行梯道,坡度为 1∶2;二部为人自行车梯道,坡度为 1∶4;梯道宽均为 3.0m,梯道梁均为钢板焊接而成的箱形截面梁,截面尺寸均为 0.3m×1.1m,每侧梯道均分为几段,每段直接搁置在墩柱上,每段梯道之间设 10mm 伸缩缝,而且两段梯道之间用螺栓连接起来,梯段最长 10.6m 最大吊装单重约 7.1t。1.5 基础:本桥基础构造是先将地脚螺栓焊在预埋钢板上,然后将预埋钢板埋入砼基础内,钢柱安装直接搁置在预埋钢板上,用螺栓固定。1.6 栏杆及铺装层:天桥主桥面及梯道栏杆均为不锈钢栏杆,主桥面及梯道踏步均铺防滑地砖。1.7 工程特点1.7.1 由于吊装要求,主梁必须在工厂分两跨整体制作,整体吊装,而主梁尺寸较大,焊接量大,在制作时要考虑焊接变形及吊、翻转等施工操作时的变形,在主梁成型过程中要实行必要措施,来保证主梁各尺寸的精度要求及主梁竖曲线、拱度的设计要求。1.7.2 主梁之间、梯道梁之间均要求用螺栓连接起来,因此加工制作22024 年 4 月 19 日下载后可任意编辑及安装均要求控制好尺寸精度,便于现场安装顺利进行。1.7.3 由于主梁吊装影响道路交通,故主梁吊装必须在夜晚 23∶00 至凌晨 6∶00 之间一次性完成,因此应做好各项吊装准备工作,编制详细的吊装作业设计,充分考虑各种因素的影响,保证主梁在一夜之间吊完。2 施工部署2.1 施工分工2.1.1 基础及栏杆、桥面塑胶由一冶深圳分公司八工程处施工2.1.2 钢结构制作及安装由一冶深圳分公司冶达结构厂施工2.2 项目管理模式本项目按”项目法管理”组织施工,实行项目经理负责制,组成一个...
