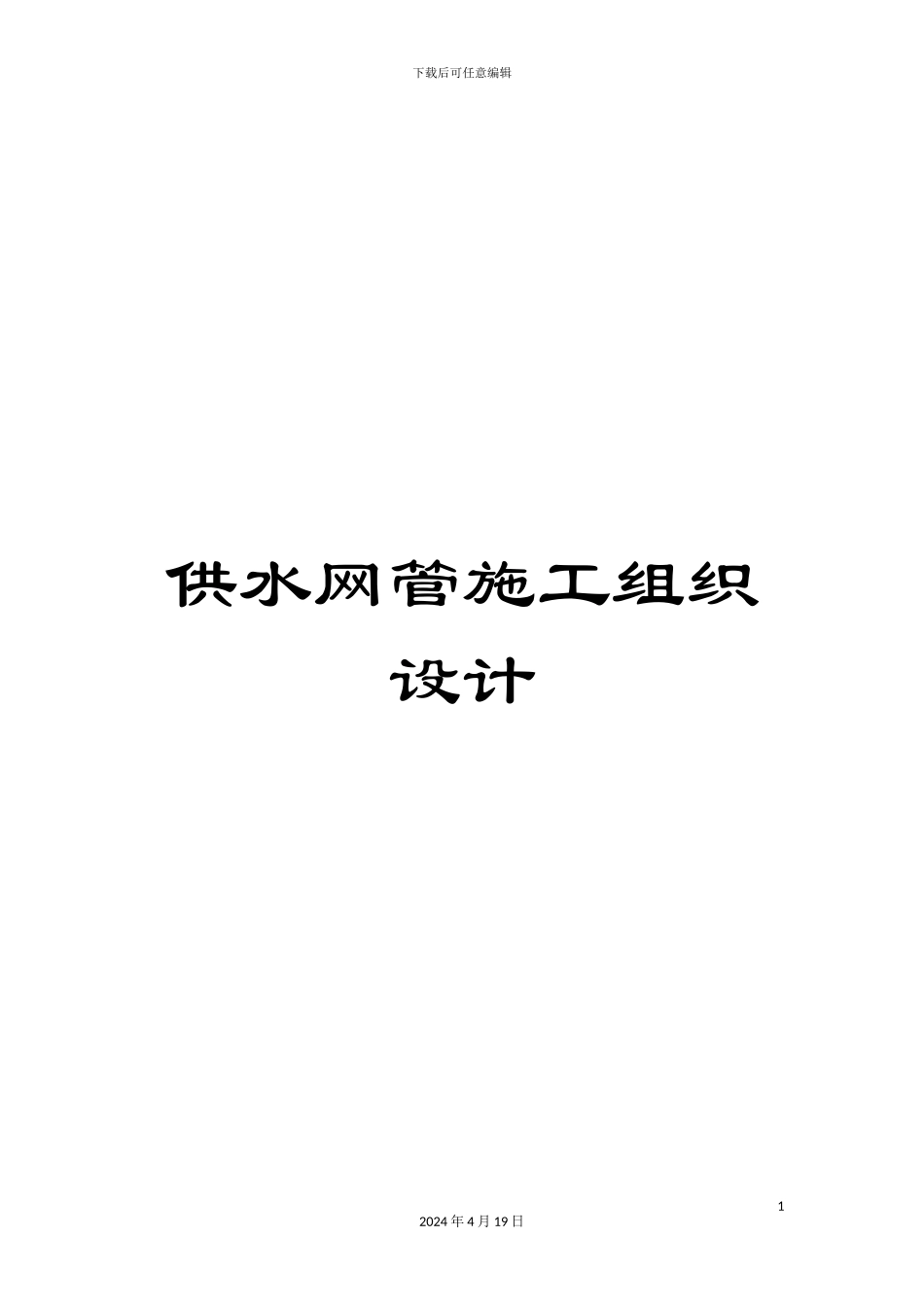

供水网管施工组织设计

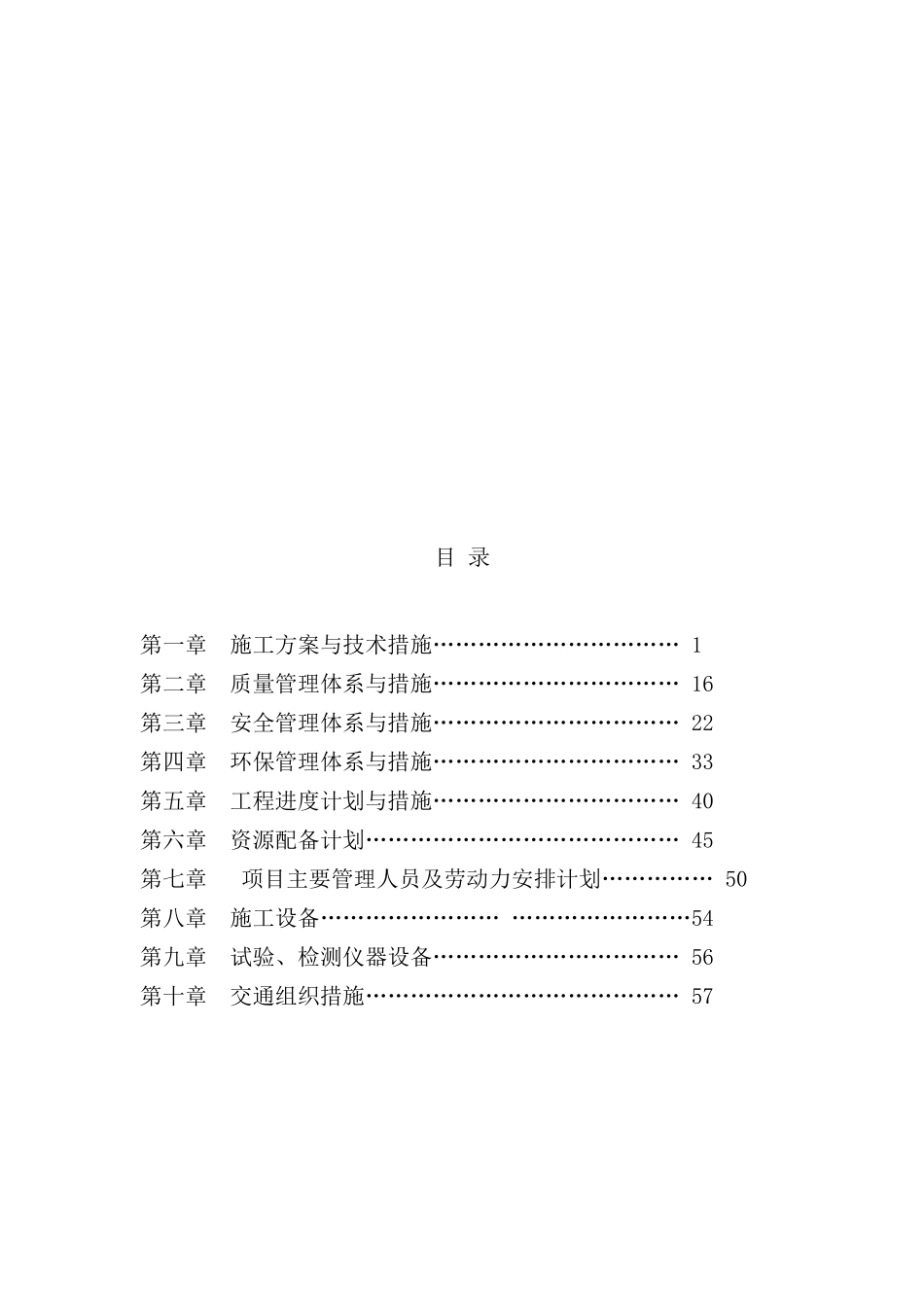

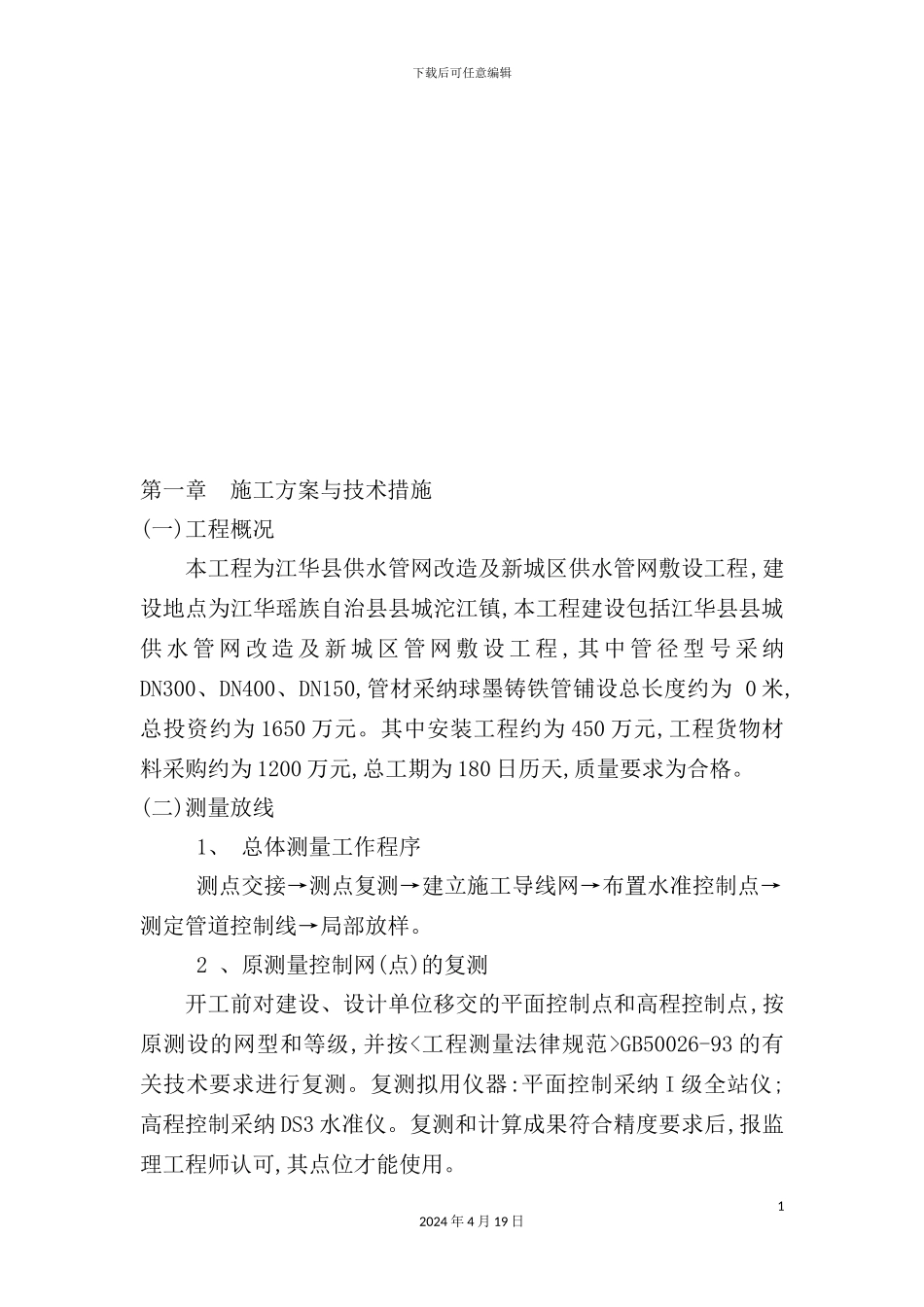

下载后可任意编辑供水网管施工组织设计12024 年 4 月 19 日目 录第一章 施工方案与技术措施…………………………… 1第二章 质量管理体系与措施…………………………… 16第三章 安全管理体系与措施…………………………… 22第四章 环保管理体系与措施…………………………… 33第五章 工程进度计划与措施…………………………… 40第六章 资源配备计划…………………………………… 45第七章 项目主要管理人员及劳动力安排计划…………… 50第八章 施工设备…………………… ……………………54第九章 试验、检测仪器设备…………………………… 56第十章 交通组织措施…………………………………… 57下载后可任意编辑第一章 施工方案与技术措施(一)工程概况本工程为江华县供水管网改造及新城区供水管网敷设工程,建设地点为江华瑶族自治县县城沱江镇,本工程建设包括江华县县城供 水 管 网 改 造 及 新 城 区 管 网 敷 设 工 程 , 其 中 管 径 型 号 采 纳DN300、DN400、DN150,管材采纳球墨铸铁管铺设总长度约为 0 米,总投资约为 1650 万元。其中安装工程约为 450 万元,工程货物材料采购约为 1200 万元,总工期为 180 日历天,质量要求为合格。(二)测量放线1、 总体测量工作程序测点交接→测点复测→建立施工导线网→布置水准控制点→测定管道控制线→局部放样。2 、原测量控制网(点)的复测开工前对建设、设计单位移交的平面控制点和高程控制点,按原测设的网型和等级,并按<工程测量法律规范>GB50026-93 的有关技术要求进行复测。复测拟用仪器:平面控制采纳 I 级全站仪;高程控制采纳 DS3 水准仪。复测和计算成果符合精度要求后,报监理工程师认可,其点位才能使用。12024 年 4 月 19 日下载后可任意编辑3 、控制系统的建立针对本标工程的特点,建立现场平面及高程控制系统,以便于在施工全过程中进行测量的控制。(1) 平面控制系统拟采纳导线测量的方法建立等级为一级的平面控制系统,即方位角闭合差 10 为测定系数,测距相对中误差≤1/30000,系统布设时,以业主提供的控制点为导线起始方向,沿本工程外围布设一环形闭合导线,并联测业主提供的控制点。导线点的埋设规格采纳GB50026-93<工程测量法律规范>附录的金属标志图设置。导线点的位置应通视条件良好,间距 50～100m,不易受施工道路交通的影响,并保护好定位桩。(2)高程控制系统建立以导线为基础,等级为三等的高程控制系统...
