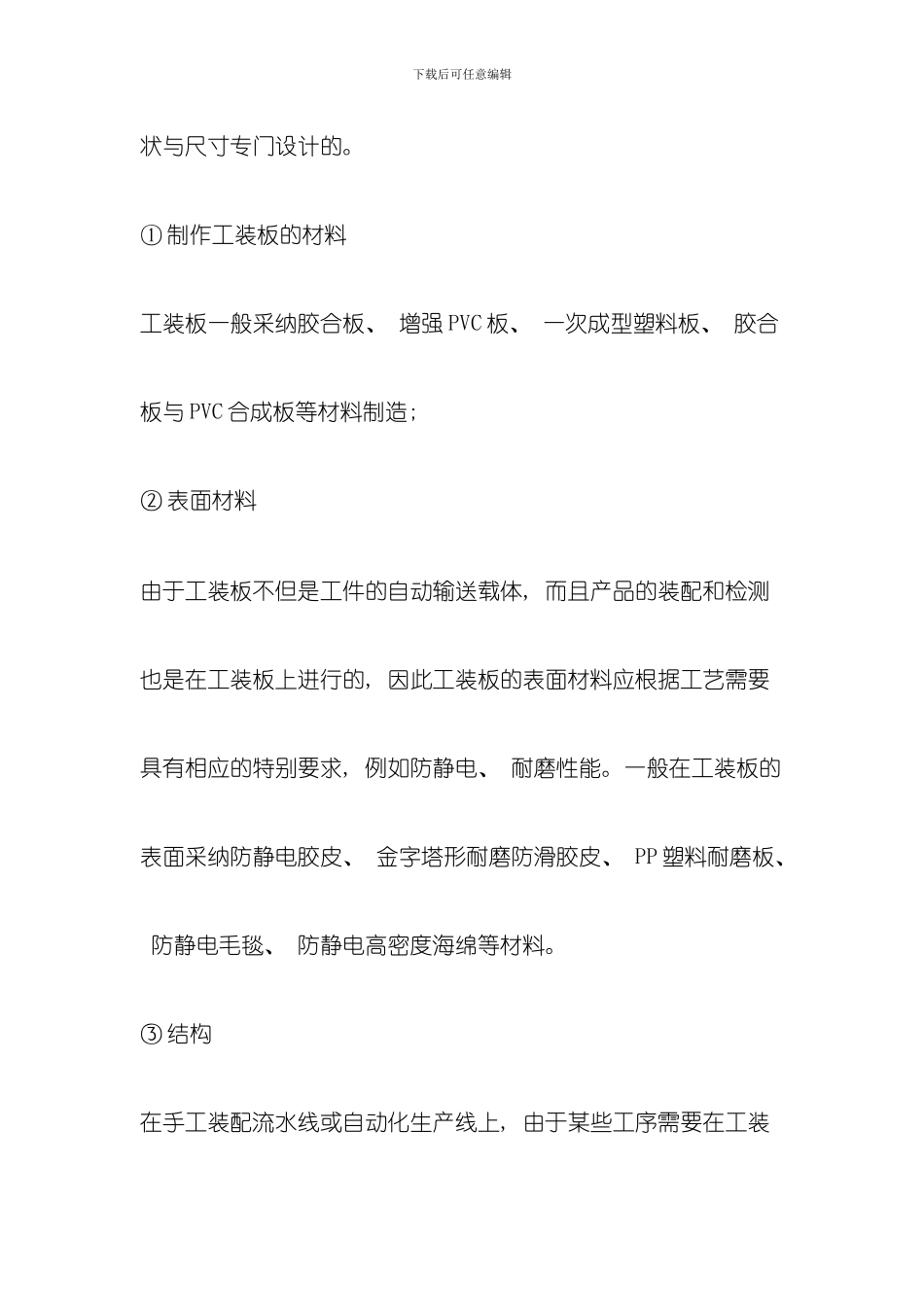

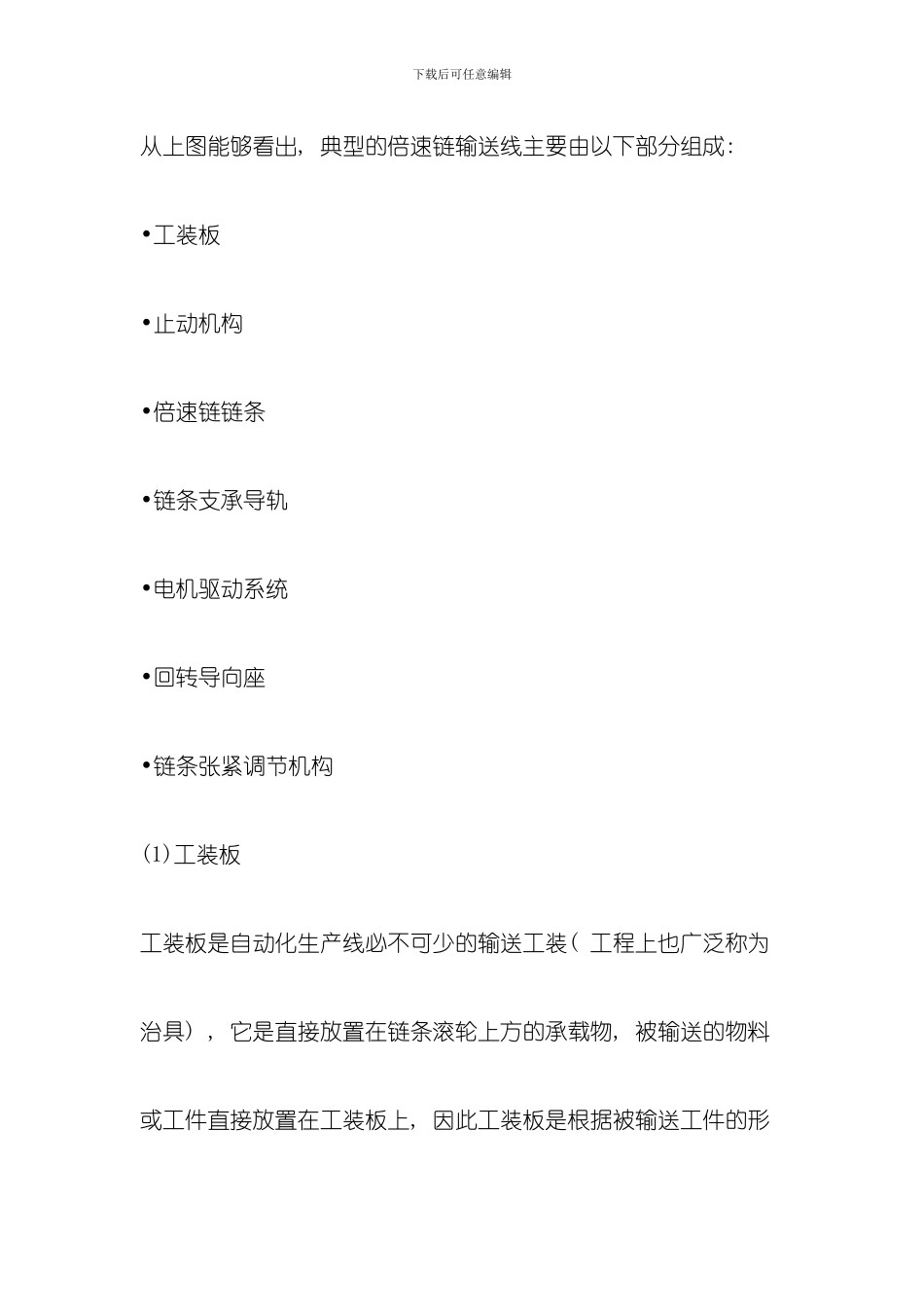

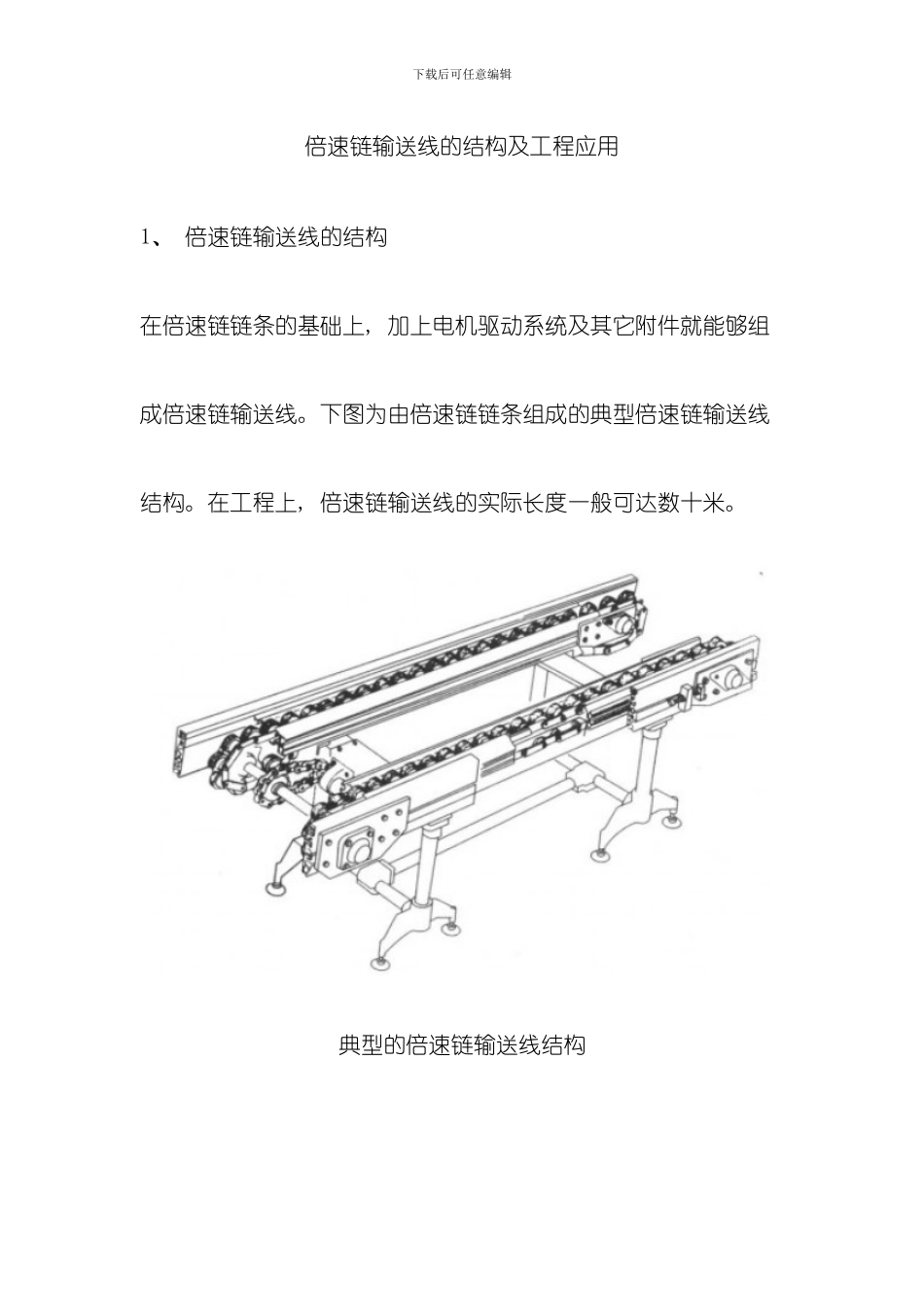

下载后可任意编辑倍速链输送线的结构及工程应用1、 倍速链输送线的结构在倍速链链条的基础上, 加上电机驱动系统及其它附件就能够组成倍速链输送线。下图为由倍速链链条组成的典型倍速链输送线结构。在工程上, 倍速链输送线的实际长度一般可达数十米。典型的倍速链输送线结构下载后可任意编辑从上图能够看出, 典型的倍速链输送线主要由以下部分组成: •工装板•止动机构•倍速链链条•链条支承导轨•电机驱动系统•回转导向座•链条张紧调节机构(1)工装板工装板是自动化生产线必不可少的输送工装( 工程上也广泛称为治具) , 它是直接放置在链条滚轮上方的承载物, 被输送的物料或工件直接放置在工装板上, 因此工装板是根据被输送工件的形下载后可任意编辑状与尺寸专门设计的。① 制作工装板的材料工装板一般采纳胶合板、 增强 PVC 板、 一次成型塑料板、 胶合板与 PVC 合成板等材料制造; ② 表面材料由于工装板不但是工件的自动输送载体, 而且产品的装配和检测也是在工装板上进行的, 因此工装板的表面材料应根据工艺需要具有相应的特别要求, 例如防静电、 耐磨性能。一般在工装板的表面采纳防静电胶皮、 金字塔形耐磨防滑胶皮、 PP 塑料耐磨板、 防静电毛毯、 防静电高密度海绵等材料。③ 结构在手工装配流水线或自动化生产线上, 由于某些工序需要在工装下载后可任意编辑板上对工件进行各种装配、 检测、 调试、 老化等工序, 因此工装板上除设置有工件定位夹具外, 常常还需要设置电源插座、 开关、 检测信号接受装置等。由于工装板是放置在倍速链链条上随链条一起运动的, 因此使工装板从输送线上获得电源最简单, 但不能带一般的电源线, 因此在工装板下方沿输送方向设计有两条由专门的铜合金导电金属片制作的电极, 而在输送线上则设计有一系列专门的导电轮( 工程上也称为集电子) 或导电槽, 如图所示。导电轮的材料也为导电性能较好的铜合金金属, 分单向导电和双向导电。这样当工装板在需要装配操作的位置上停留下来时, 工下载后可任意编辑装板下方的导电电极片刚换位于输送线上的导电滚轮上, 工装板下方的导电电极片自动接通电源, 而当工装板离开上述位置后电源则自动切断。(2)止动机构在由倍速链输送线组成的自动化生产线或人工装配流水线上, 工装板( 连同工件) 需要在各种操作位置上停下来供装配或检测, 而输送线则是一直连续运行的, 如何使工装板在需要进行工序操作的位置上停止前进呢? 为...
