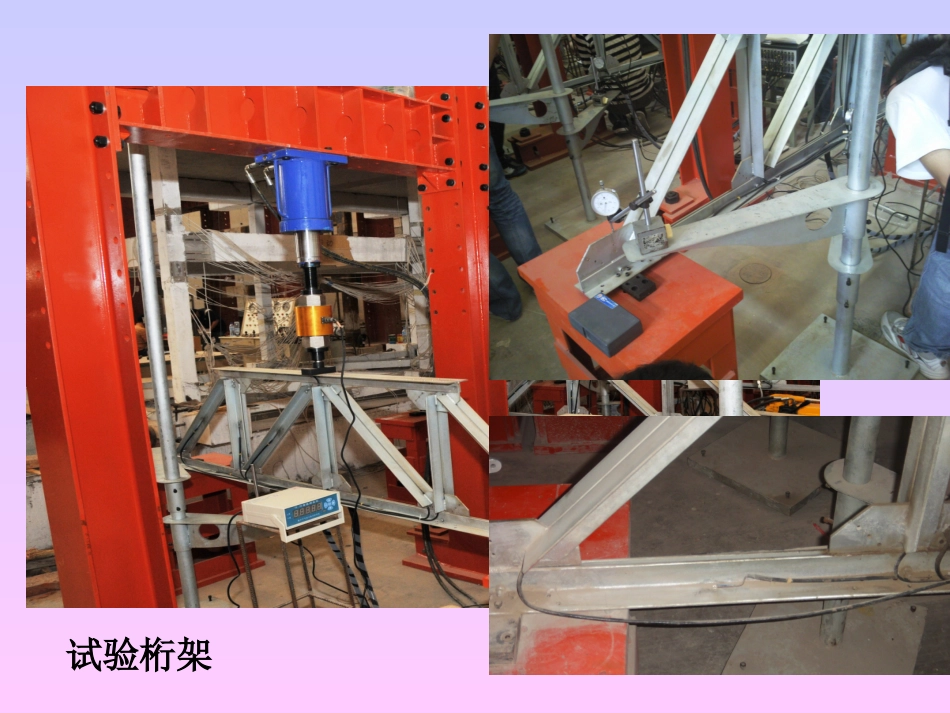

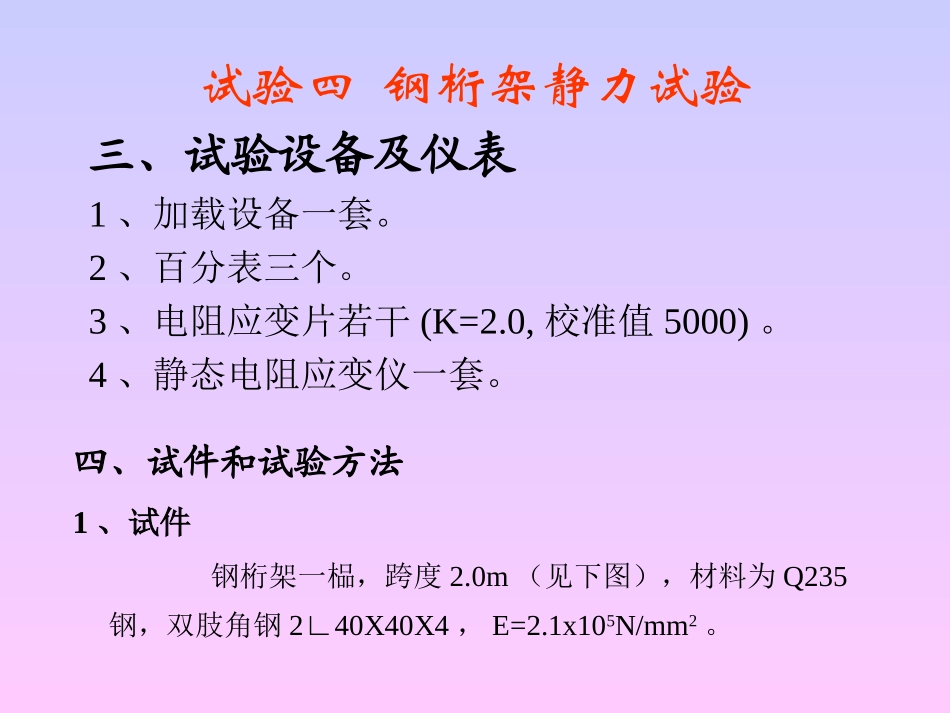

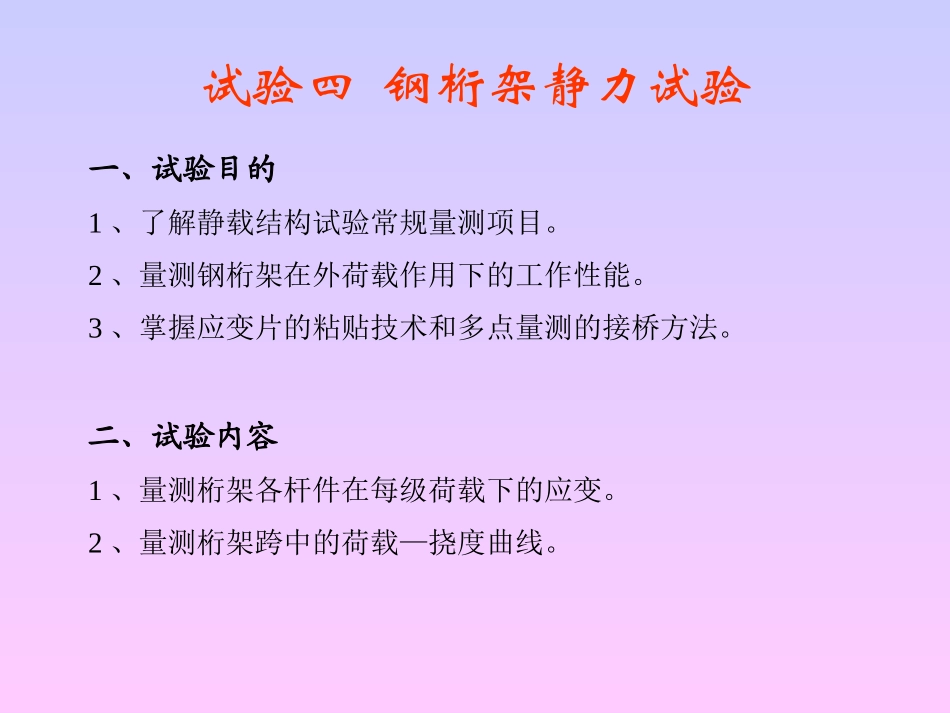

试验四钢桁架静力试验一、试验目的1、了解静载结构试验常规量测项目。2、量测钢桁架在外荷载作用下的工作性能。3、掌握应变片的粘贴技术和多点量测的接桥方法。二、试验内容1、量测桁架各杆件在每级荷载下的应变。2、量测桁架跨中的荷载—挠度曲线。试验四钢桁架静力试验三、试验设备及仪表1、加载设备一套。2、百分表三个。3、电阻应变片若干(K=2.0,校准值5000)。4、静态电阻应变仪一套。四、试件和试验方法1、试件钢桁架一榀，跨度2.0m（见下图），材料为Q235钢，双肢角钢2∟40X40X4，E=2.1x105N/mm2。试验桁架CM-1B静态电阻应变仪半桥单补接线（一个温度补偿片同时补偿多个工作片）0002、试验方法①采用在跨中施加一集中荷载P，其最大值为20kN，分5级加载，每级4kN。②每次加载后5分钟（本次试验前二级持荷）：•测读各杆件应变；•记录加载过程中跨中、支座的位移。应变测点示意图0003、试验步骤①粘贴应变片②安装加载设备、仪表连线调试。③分级加载量测试验四钢桁架静力试验应变仪记录表测点荷载（kN）12……..读数（με）差值（⊿）读数（με）差值（⊿）读数（με）差值（⊿）0.04.08.012.016.020.0百分表记录表测点荷载（kN）支座1跨中支座2读数（mm）差值（⊿）读数（mm）差值（⊿）读数（mm）差值（⊿）0.04.08.012.016.020.01、杆件的荷载—应变表六、试验报告杆件荷载（kN）杆件1杆件2杆件3读数（με）差值（⊿）读数（με）差值（⊿）读数（με）差值（⊿）0.04.08.012.016.020.0杆件O1、U1、D1（上弦杆、下弦杆、腹杆各一个）的荷载—应变曲线试验四钢桁架静力试验2、桁架跨中的荷载—挠度曲线并与理论值比较.B注意事项•注意核对并画一张测点布置图；•加载时注意加载速度，以及每级荷载下的持荷问题；•半跨内各杆必须都测，对称部分选择校核测杆；•取每个杆两个应变片应变的平均值（或其中一个）作为该杆的应变；•百分表安放时注意量程的问题；•回忆以前试验的步骤、方法；•完成绘图时，坐标系完整、先根据坐标描点、然后绘制变化曲线；•分工合作；•本次试验完成后尽快交试验报告。
