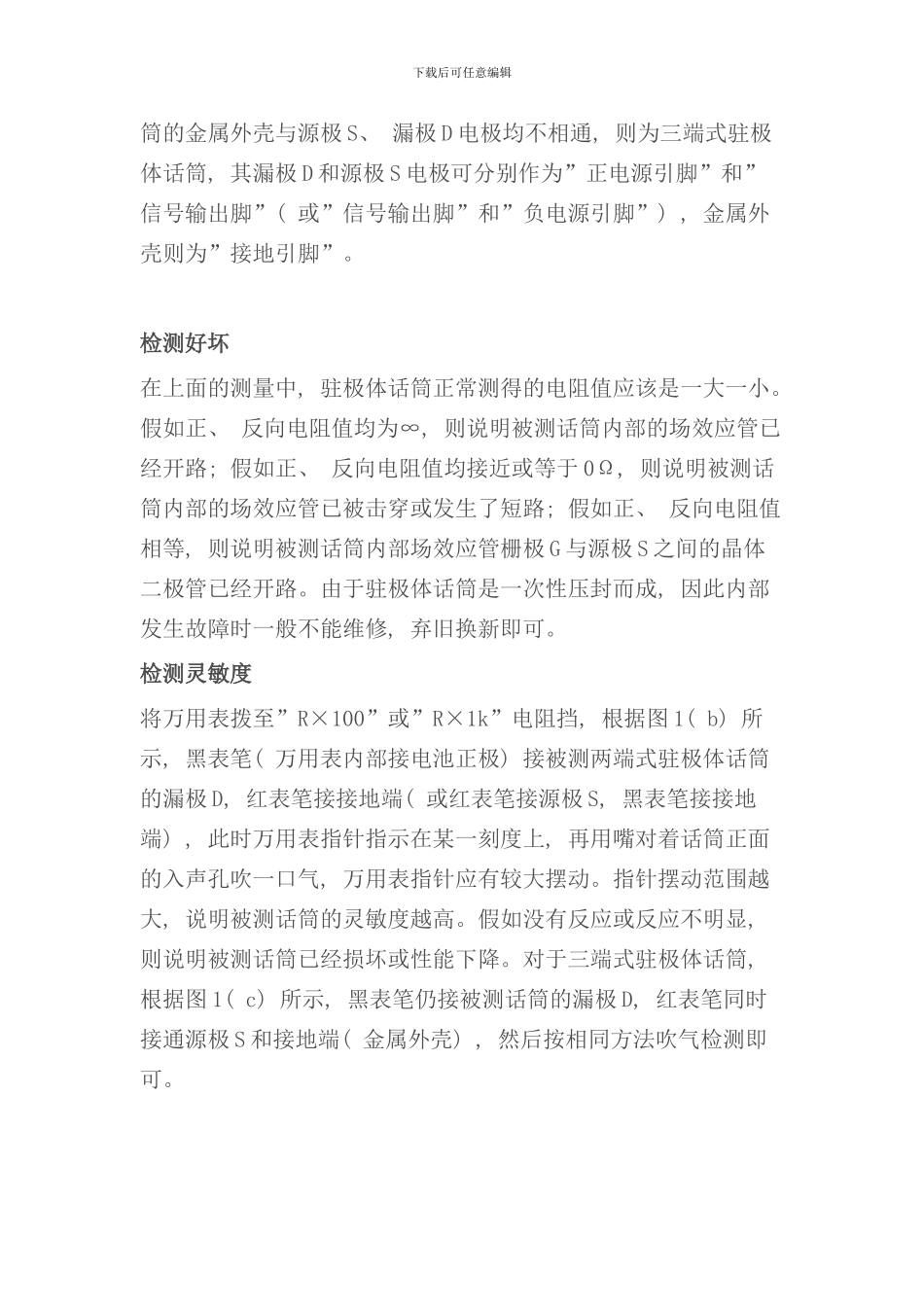

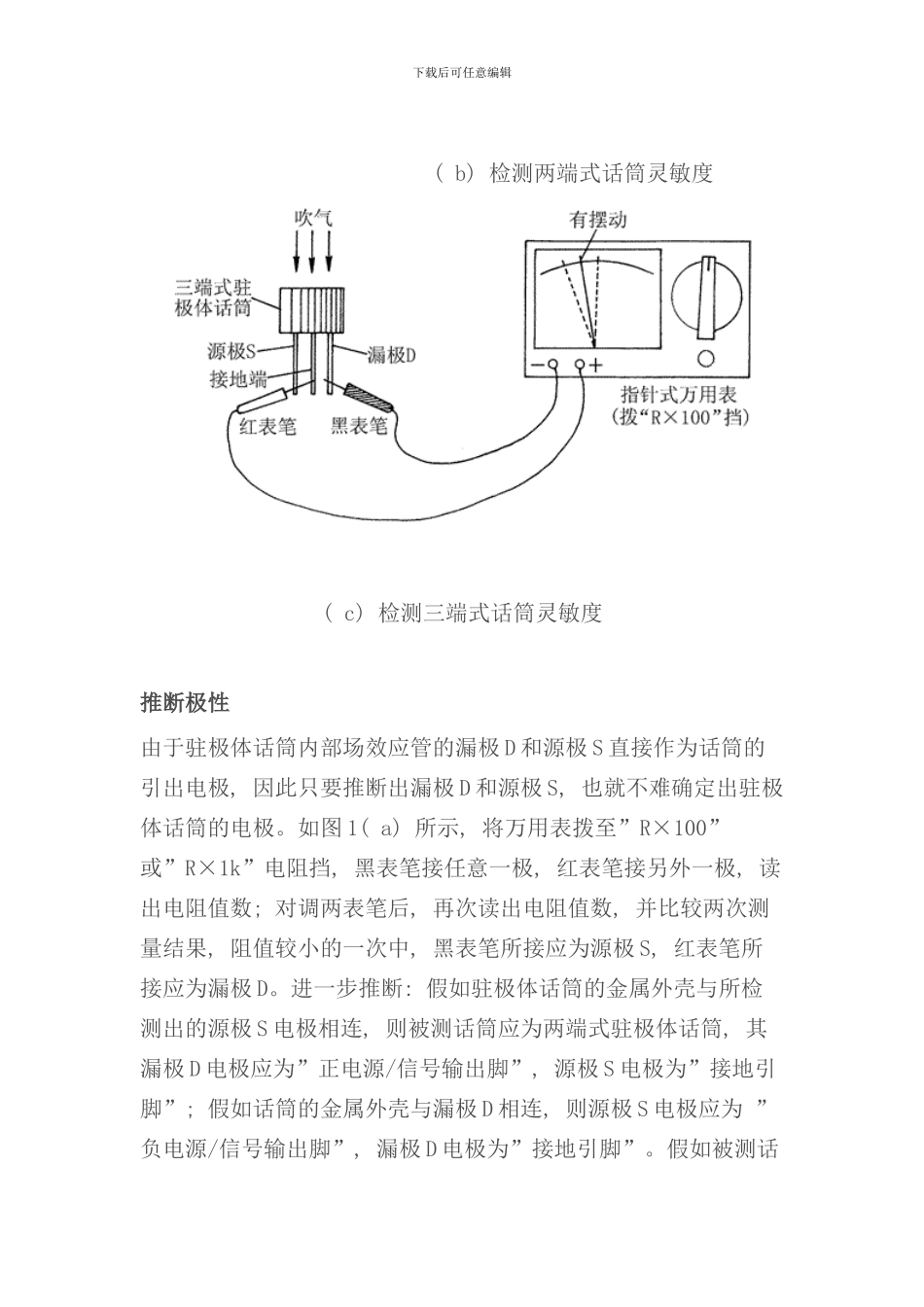

下载后可任意编辑驻极体话筒的各种检测方法以 MF50 型指针式万用表为例, 介绍在业余条件下使用万用表快速推断驻极体话筒的极性、 检测驻极体话筒的好坏及性能的具体方法。图 1 驻极体话筒的检测 ( a) 推断极性与好坏下载后可任意编辑 ( b) 检测两端式话筒灵敏度( c) 检测三端式话筒灵敏度 推断极性由于驻极体话筒内部场效应管的漏极 D 和源极 S 直接作为话筒的引出电极, 因此只要推断出漏极 D 和源极 S, 也就不难确定出驻极体话筒的电极。如图 1( a) 所示, 将万用表拨至”R×100”或”R×1k”电阻挡, 黑表笔接任意一极, 红表笔接另外一极, 读出电阻值数; 对调两表笔后, 再次读出电阻值数, 并比较两次测量结果, 阻值较小的一次中, 黑表笔所接应为源极 S, 红表笔所接应为漏极 D。进一步推断: 假如驻极体话筒的金属外壳与所检测出的源极 S 电极相连, 则被测话筒应为两端式驻极体话筒, 其漏极 D 电极应为”正电源/信号输出脚”, 源极 S 电极为”接地引脚”; 假如话筒的金属外壳与漏极 D 相连, 则源极 S 电极应为 ”负电源/信号输出脚”, 漏极 D 电极为”接地引脚”。假如被测话下载后可任意编辑筒的金属外壳与源极 S、 漏极 D 电极均不相通, 则为三端式驻极体话筒, 其漏极 D 和源极 S 电极可分别作为”正电源引脚”和”信号输出脚”( 或”信号输出脚”和”负电源引脚”) , 金属外壳则为”接地引脚”。 检测好坏在上面的测量中, 驻极体话筒正常测得的电阻值应该是一大一小。假如正、 反向电阻值均为∞, 则说明被测话筒内部的场效应管已经开路; 假如正、 反向电阻值均接近或等于 0Ω, 则说明被测话筒内部的场效应管已被击穿或发生了短路; 假如正、 反向电阻值相等, 则说明被测话筒内部场效应管栅极 G 与源极 S 之间的晶体二极管已经开路。由于驻极体话筒是一次性压封而成, 因此内部发生故障时一般不能维修, 弃旧换新即可。检测灵敏度将万用表拨至”R×100”或”R×1k”电阻挡, 根据图 1( b) 所示, 黑表笔( 万用表内部接电池正极) 接被测两端式驻极体话筒的漏极 D, 红表笔接接地端( 或红表笔接源极 S, 黑表笔接接地端) , 此时万用表指针指示在某一刻度上, 再用嘴对着话筒正面的入声孔吹一口气, 万用表指针应有较大摆动。指针摆动范围越大, 说明被测话筒的灵敏度越高。假如没有反应或反应不明显, 则说明被测话筒已经损坏或性能下降。对于三端...
