光纤光缆技术规范

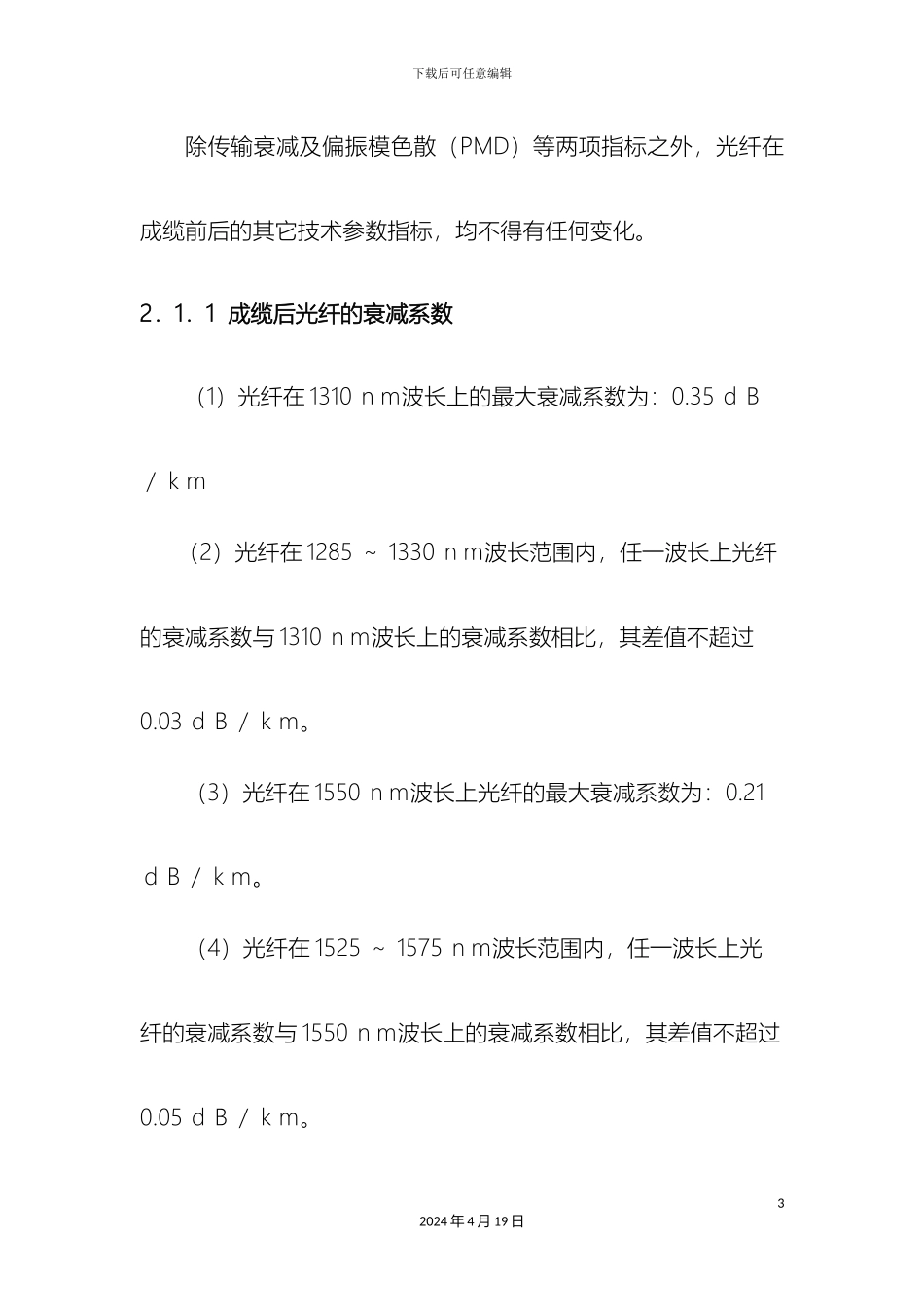

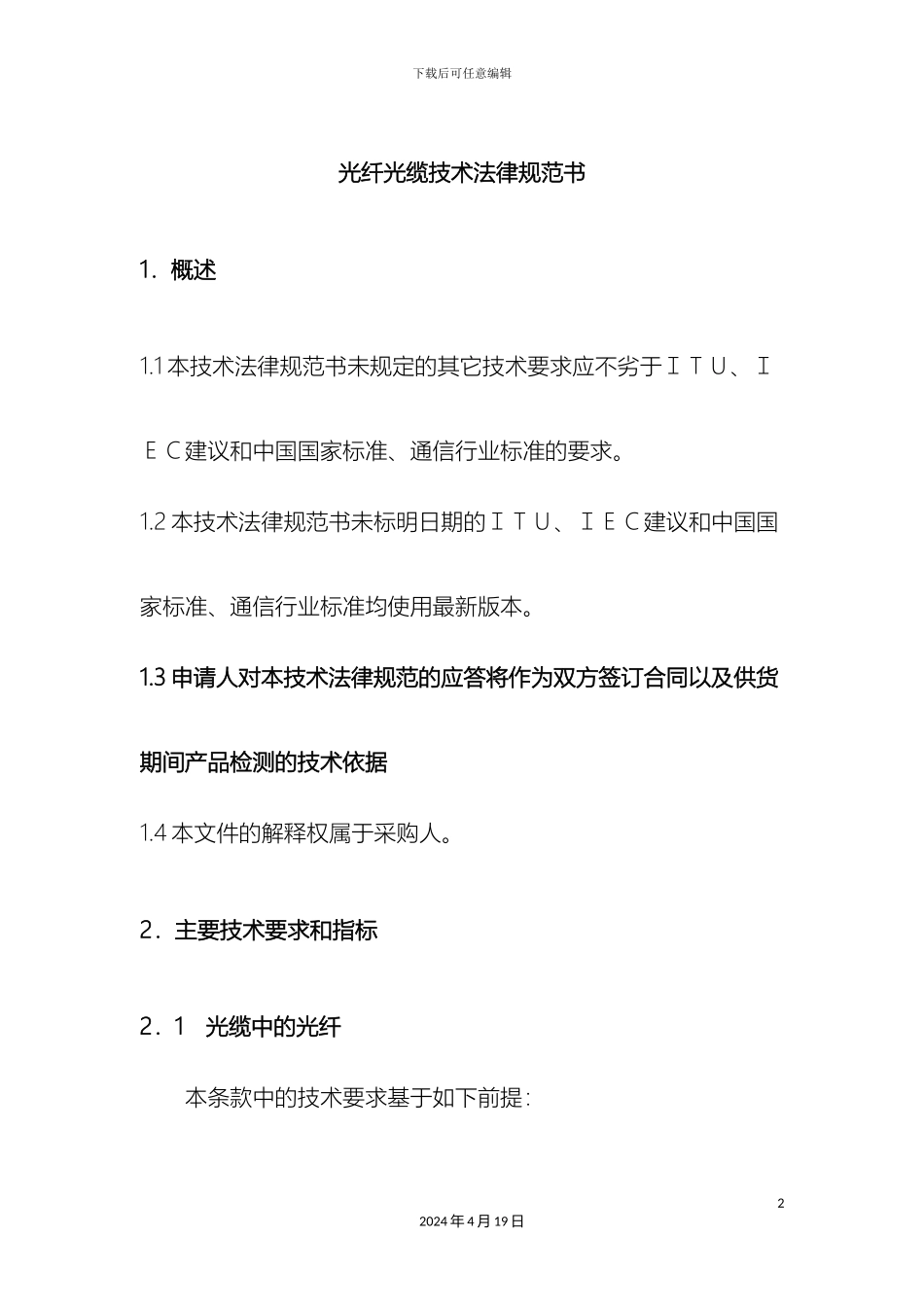

下载后可任意编辑光纤光缆技术法律规范12024 年 4 月 19 日下载后可任意编辑光纤光缆技术法律规范书1．概述1.1 本技术法律规范书未规定的其它技术要求应不劣于ＩＴＵ、ＩＥＣ建议和中国国家标准、通信行业标准的要求。1.2 本技术法律规范书未标明日期的ＩＴＵ、ＩＥＣ建议和中国国家标准、通信行业标准均使用最新版本。1.3 申请人对本技术法律规范的应答将作为双方签订合同以及供货期间产品检测的技术依据1.4 本文件的解释权属于采购人。2．主要技术要求和指标2．1 光缆中的光纤本条款中的技术要求基于如下前提：22024 年 4 月 19 日下载后可任意编辑除传输衰减及偏振模色散（PMD）等两项指标之外，光纤在成缆前后的其它技术参数指标，均不得有任何变化。2．1．1 成缆后光纤的衰减系数（1）光纤在 1310 ｎｍ波长上的最大衰减系数为：0.35 ｄＢ／ｋｍ（2）光纤在 1285 ～ 1330 ｎｍ波长范围内，任一波长上光纤的衰减系数与 1310 ｎｍ波长上的衰减系数相比，其差值不超过0.03 ｄＢ／ｋｍ。（3）光纤在 1550 ｎｍ波长上光纤的最大衰减系数为：0.21ｄＢ／ｋｍ。（4）光纤在 1525 ～ 1575 ｎｍ波长范围内，任一波长上光纤的衰减系数与 1550 ｎｍ波长上的衰减系数相比，其差值不超过0.05 ｄＢ／ｋｍ。32024 年 4 月 19 日下载后可任意编辑2．1．2 偏振模色散（1）在 1550 ｎｍ波长单盘光缆的偏振模色散系数：≤0.20ｐｓ／√km（2）光纤成缆后必须满足在 1550 ｎｍ波长光缆链路（≥20盘光缆）偏振模色散系数≤0.10 ｐｓ／√km；Q（概率）=0.01%。2．1．3 光纤识别光缆中的光纤应采纳全色谱标志，其颜色应选自表 1 规定的各种颜色；每个松套管内光纤的序号，应按表 1 中规定的颜色顺序排列。用于识别的色标应鲜亮，在安装或运行中可能遇到的温度下，不褪色，不迁染到相邻的其它元件上，并应透明。光纤识别用全色谱 表 1序号12345678910111242024 年 4 月 19 日下载后可任意编辑颜色蓝桔绿棕灰白红黑黄紫粉红青绿2．2 光缆2．2．1 光缆结构型式及应用场合申请人应根据表 2 及下列基本要求，提出详细的光缆结构图并注明各部分尺寸。光缆内光纤芯数与松套管数量 表 2每管内光纤最大芯数松套管数量适用芯数612——6628——126314——186420——246526——306632——3612438——4812550——6012662——7212774——8412886——9612998——1081210110——1201211122——1321212134——1442．2．1...
