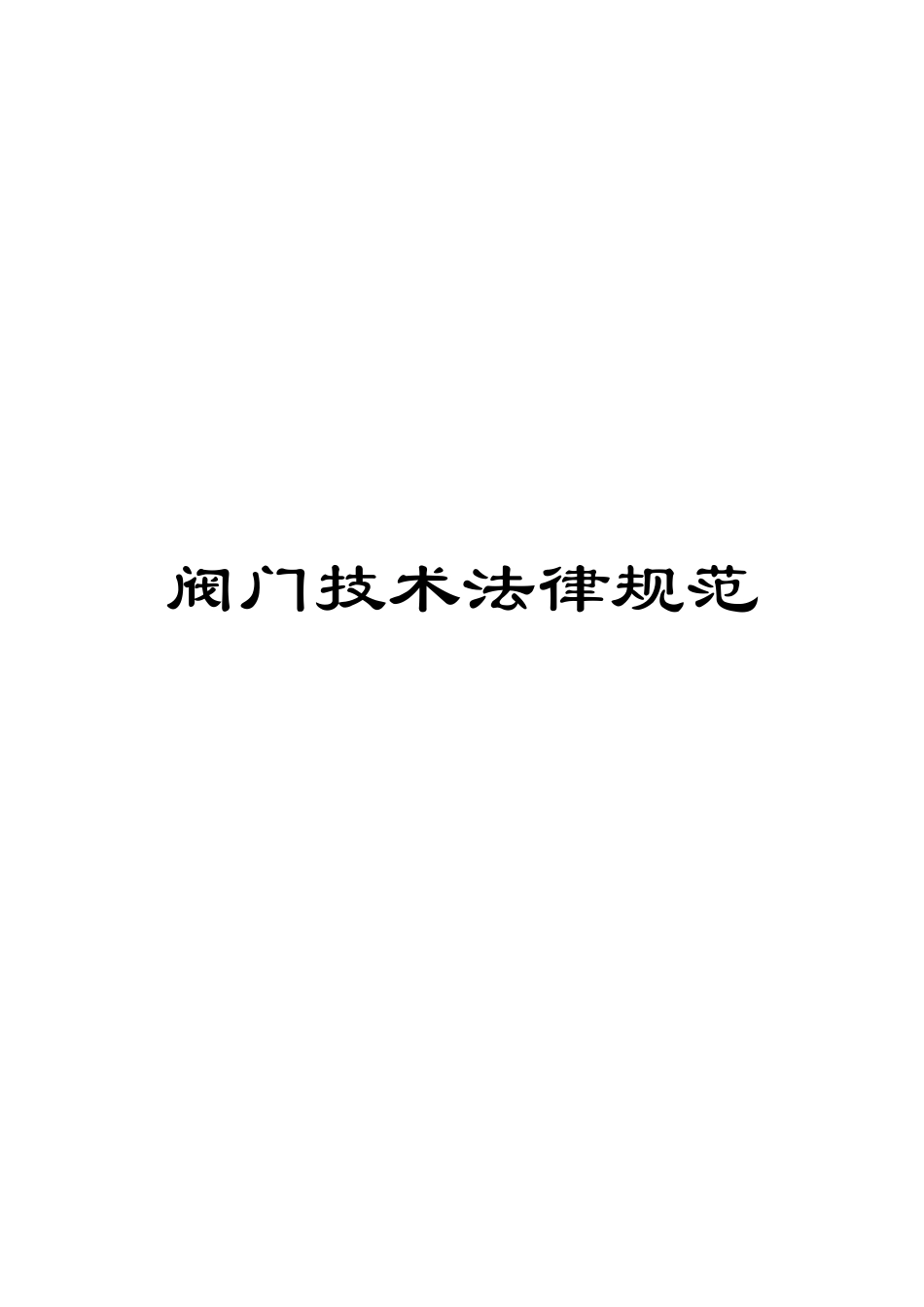

阀门技术规范

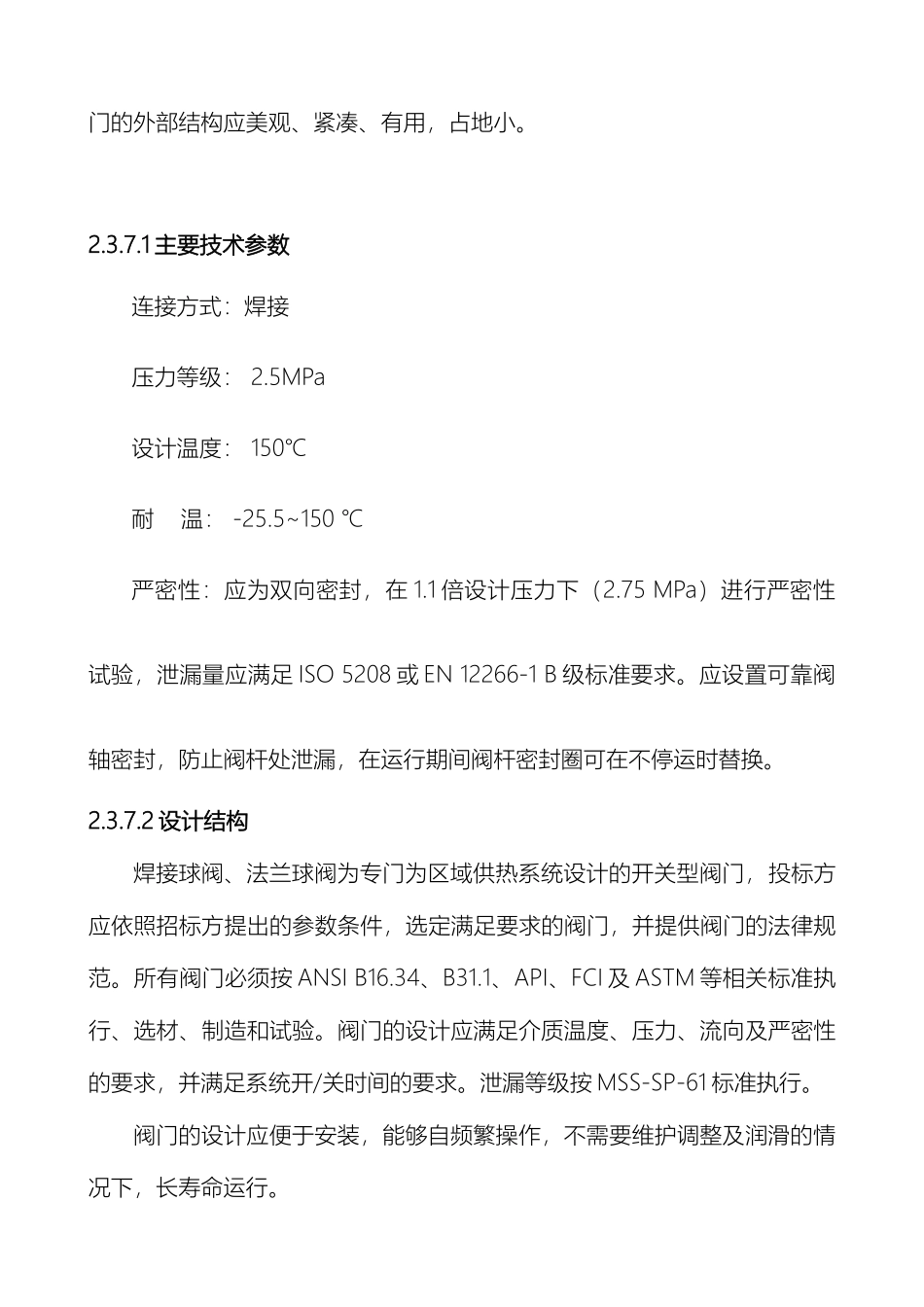

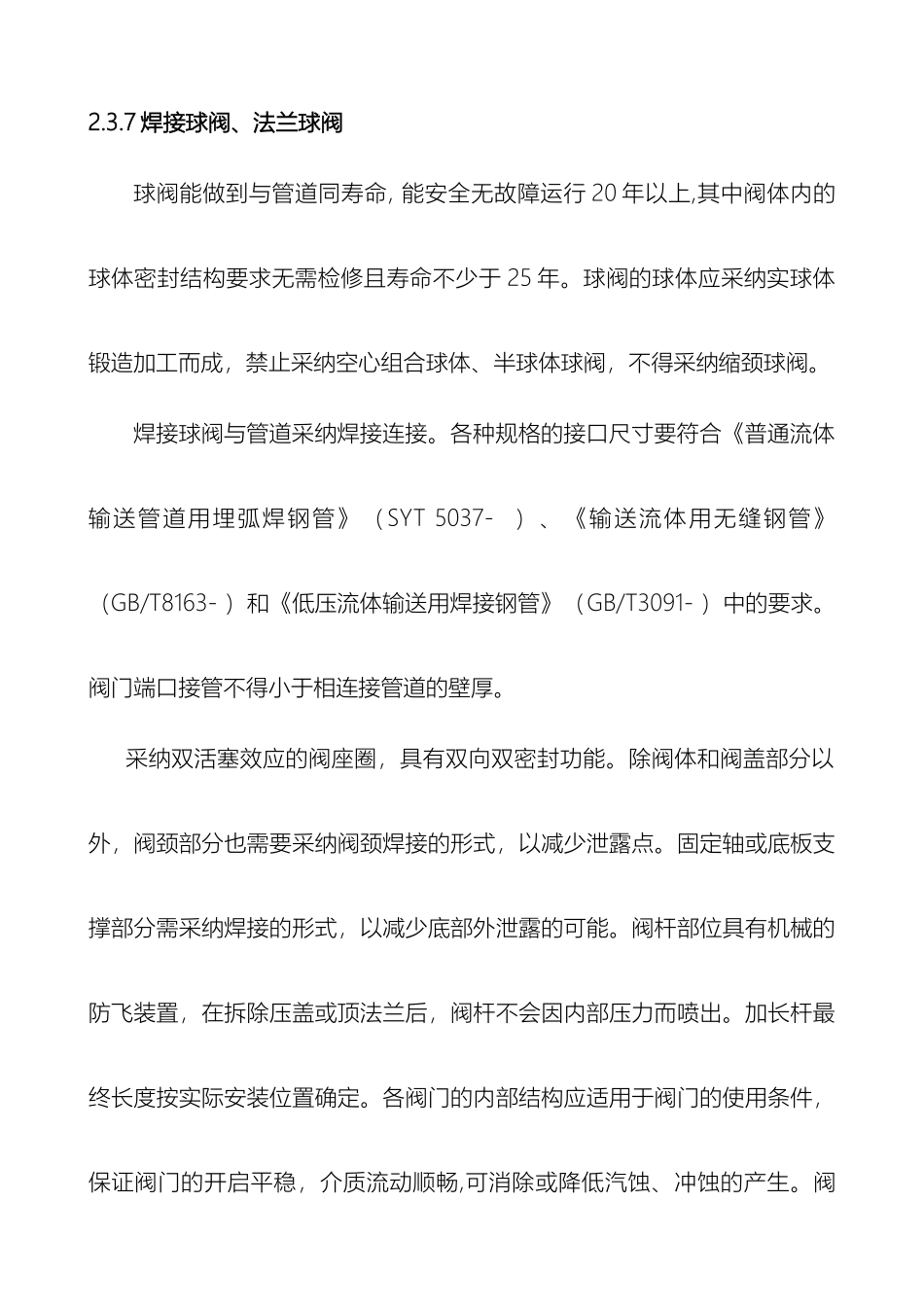

阀门技术法律规范2.3.7 焊接球阀、法兰球阀球阀能做到与管道同寿命, 能安全无故障运行 20 年以上,其中阀体内的球体密封结构要求无需检修且寿命不少于 25 年。球阀的球体应采纳实球体锻造加工而成，禁止采纳空心组合球体、半球体球阀，不得采纳缩颈球阀。焊接球阀与管道采纳焊接连接。各种规格的接口尺寸要符合《普通流体输送管道用埋弧焊钢管》（SYT 5037- ）、《输送流体用无缝钢管》（GB/T8163- ）和《低压流体输送用焊接钢管》（GB/T3091- ）中的要求。阀门端口接管不得小于相连接管道的壁厚。采纳双活塞效应的阀座圈，具有双向双密封功能。除阀体和阀盖部分以外，阀颈部分也需要采纳阀颈焊接的形式，以减少泄露点。固定轴或底板支撑部分需采纳焊接的形式，以减少底部外泄露的可能。阀杆部位具有机械的防飞装置，在拆除压盖或顶法兰后，阀杆不会因内部压力而喷出。加长杆最终长度按实际安装位置确定。各阀门的内部结构应适用于阀门的使用条件，保证阀门的开启平稳，介质流动顺畅,可消除或降低汽蚀、冲蚀的产生。阀门的外部结构应美观、紧凑、有用，占地小。2.3.7.1 主要技术参数连接方式：焊接压力等级： 2.5MPa设计温度： 150℃耐 温： -25.5~150 ℃严密性：应为双向密封，在 1.1 倍设计压力下（2.75 MPa）进行严密性试验，泄漏量应满足 ISO 5208 或 EN 12266-1 B 级标准要求。应设置可靠阀轴密封，防止阀杆处泄漏，在运行期间阀杆密封圈可在不停运时替换。2.3.7.2 设计结构焊接球阀、法兰球阀为专门为区域供热系统设计的开关型阀门，投标方应依照招标方提出的参数条件，选定满足要求的阀门，并提供阀门的法律规范。所有阀门必须按 ANSI B16.34、B31.1、API、FCI 及 ASTM 等相关标准执行、选材、制造和试验。阀门的设计应满足介质温度、压力、流向及严密性的要求，并满足系统开/关时间的要求。泄漏等级按 MSS-SP-61 标准执行。阀门的设计应便于安装，能够自频繁操作，不需要维护调整及润滑的情况下，长寿命运行。阀门打开或关闭时阀座前后的最大不平衡压差应该是阀门设计压力的基准值。保证所供阀门开启迅速灵活，不会因为介质温度变化而出现卡死、开启困难等现象。阀门在设计和制造时应力求降低其启、闭力和启、闭力矩，对启闭速度有要求的阀门应满足其性能要求，并保证其动作的可靠性。除有特别说明外，所有阀门必须达到在施工现场安装前不需解体检查就可安装的要求，如因阀门质量原因需要在施工现场解体...
