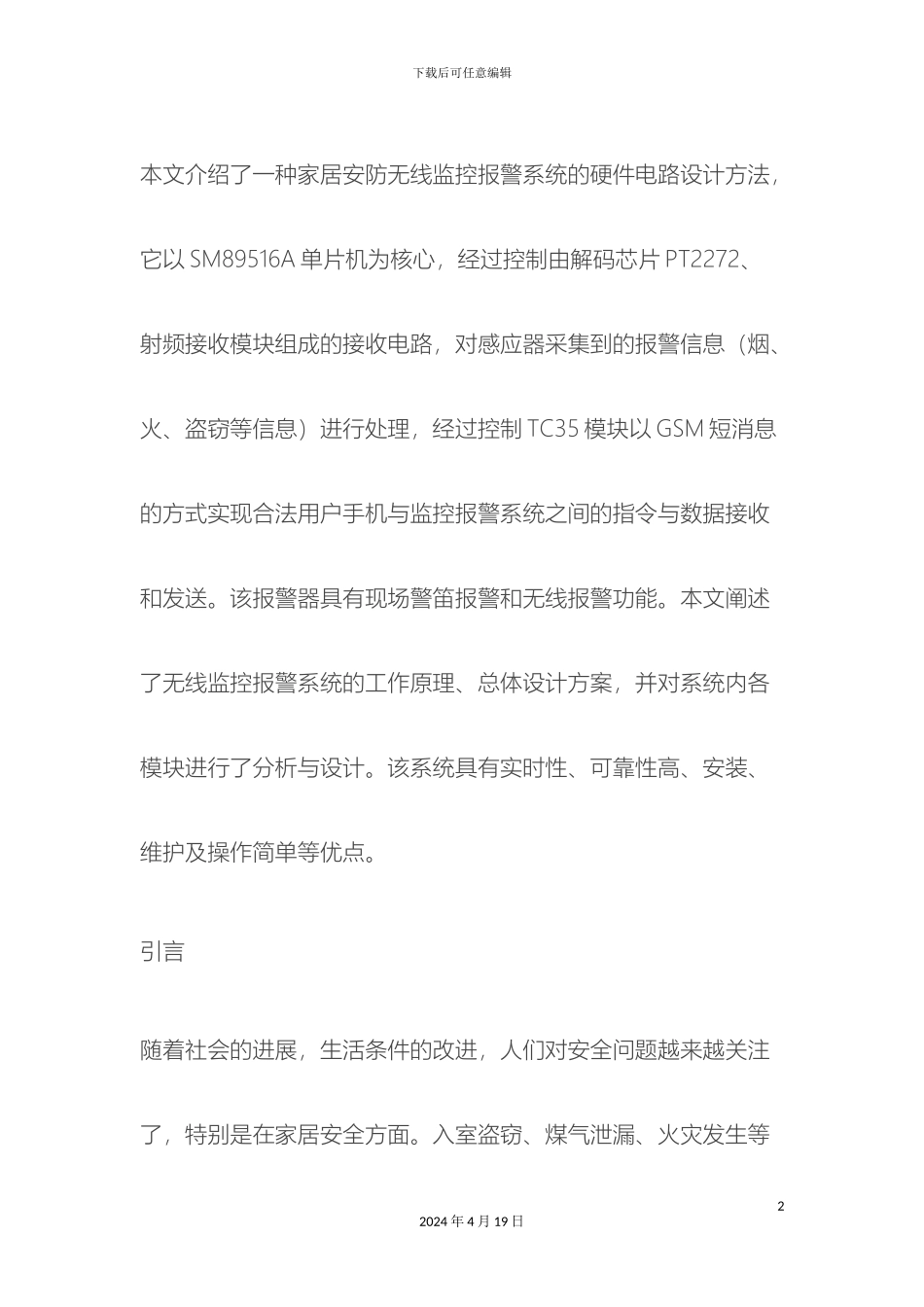

下载后可任意编辑免费下载家庭安防控制系统12024 年 4 月 19 日下载后可任意编辑本文介绍了一种家居安防无线监控报警系统的硬件电路设计方法，它以 SM89516A 单片机为核心，经过控制由解码芯片 PT2272、射频接收模块组成的接收电路，对感应器采集到的报警信息（烟、火、盗窃等信息）进行处理，经过控制 TC35 模块以 GSM 短消息的方式实现合法用户手机与监控报警系统之间的指令与数据接收和发送。该报警器具有现场警笛报警和无线报警功能。本文阐述了无线监控报警系统的工作原理、总体设计方案，并对系统内各模块进行了分析与设计。该系统具有实时性、可靠性高、安装、维护及操作简单等优点。引言随着社会的进展，生活条件的改进，人们对安全问题越来越关注了，特别是在家居安全方面。入室盗窃、煤气泄漏、火灾发生等22024 年 4 月 19 日下载后可任意编辑情况时有发生，在家里安装安全报警装置是家庭安全保障进展的趋势。本文讨论一种家庭安全监控报警系统，系统的核心是单片机，由它监控处理各种警情，对感应器采集到的报警信息采纳两种报警方式,即声光报警和短消息报警。报警设备在实现就地报警的同时把各种警情经过短信方式发送到手机，使警情得到及时的处理。结合射频无线通信技术和单片机网络控制技术，使本家居安防无线监控报警系统经济、可靠、组网灵活，家庭无需为传感器布线，具有宽阔的市场进展前景。一、工作原理无线监控报警系统主要由 GSM 短信模块、监控者手机和智能监控模块组成，GSM 模块主要提供系统和用户之间的通信信道。智能32024 年 4 月 19 日下载后可任意编辑监控模块及其外围电路可实现对周围数据的采集和监控，假如监控对象正常的话就继续循环监测，假如出现问题，微控制器即采纳 AT 命令经过 GSM 短信模块发送短信息给监控者，监控者也可用短信息的命令形式去设置以微控制器为核心的智能模块，以及发送短信消息查询命令和监控情况，从而达到无线监控的目的。本系统主要由电源、单片机、GSM 短信模块 TC35、解码器PT2272、射频接收模块构成，由门磁、窗磁、烟雾感应器和燃气42024 年 4 月 19 日下载后可任意编辑泄漏感应器等采集报警信息，经过无线方式传输给由单片机控制的 GSM 短信模块 TC35，实现短信报警，同时伴有声光报警。二、系统组成220v 的市电经电源适配器输出电压 9v，再经电源转换芯片转换为5v 为单片机、TC35、PT2272、射频接收模块、LED、蜂鸣器等供电，一旦掉...
