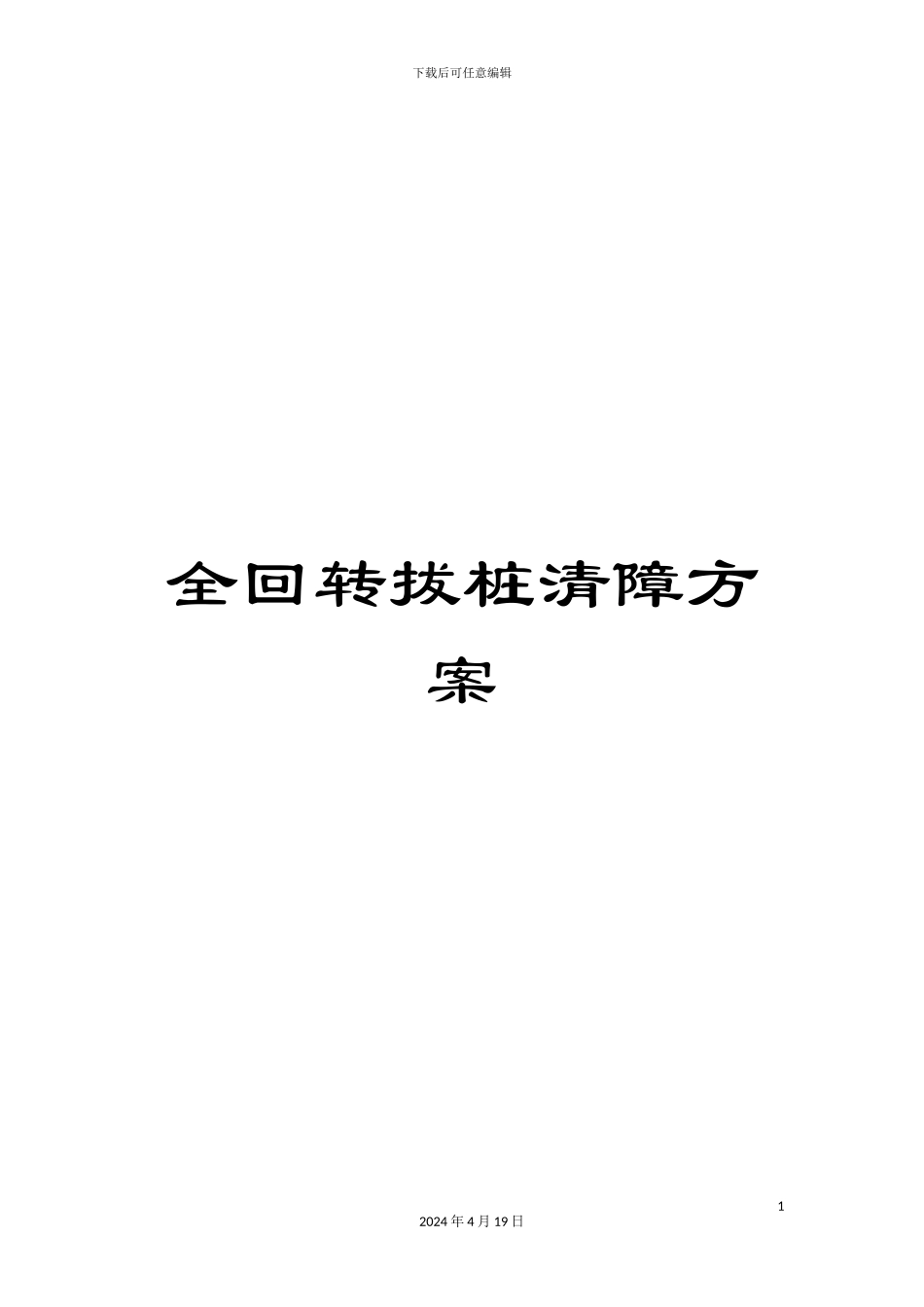

全回转拔桩清障方案

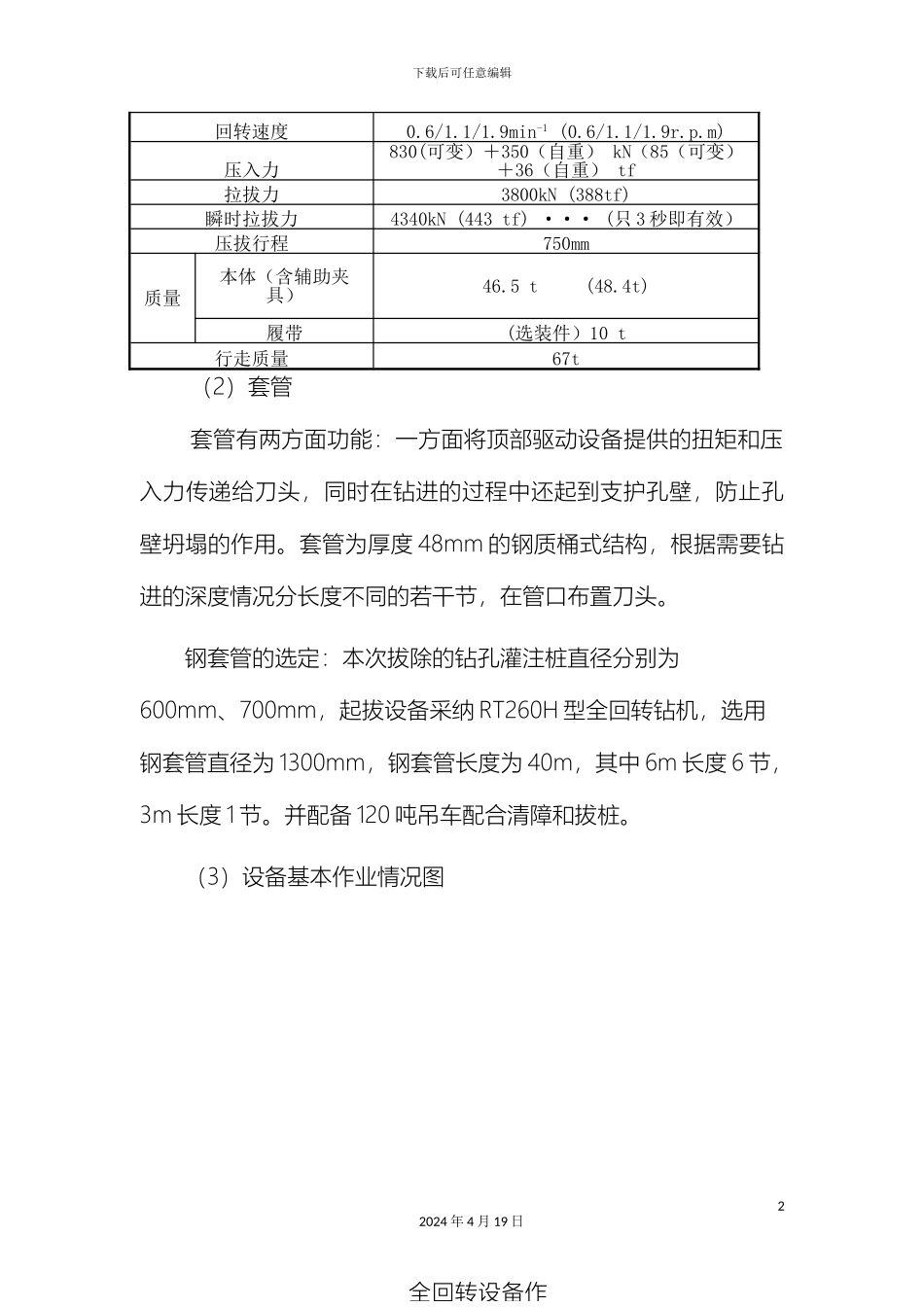

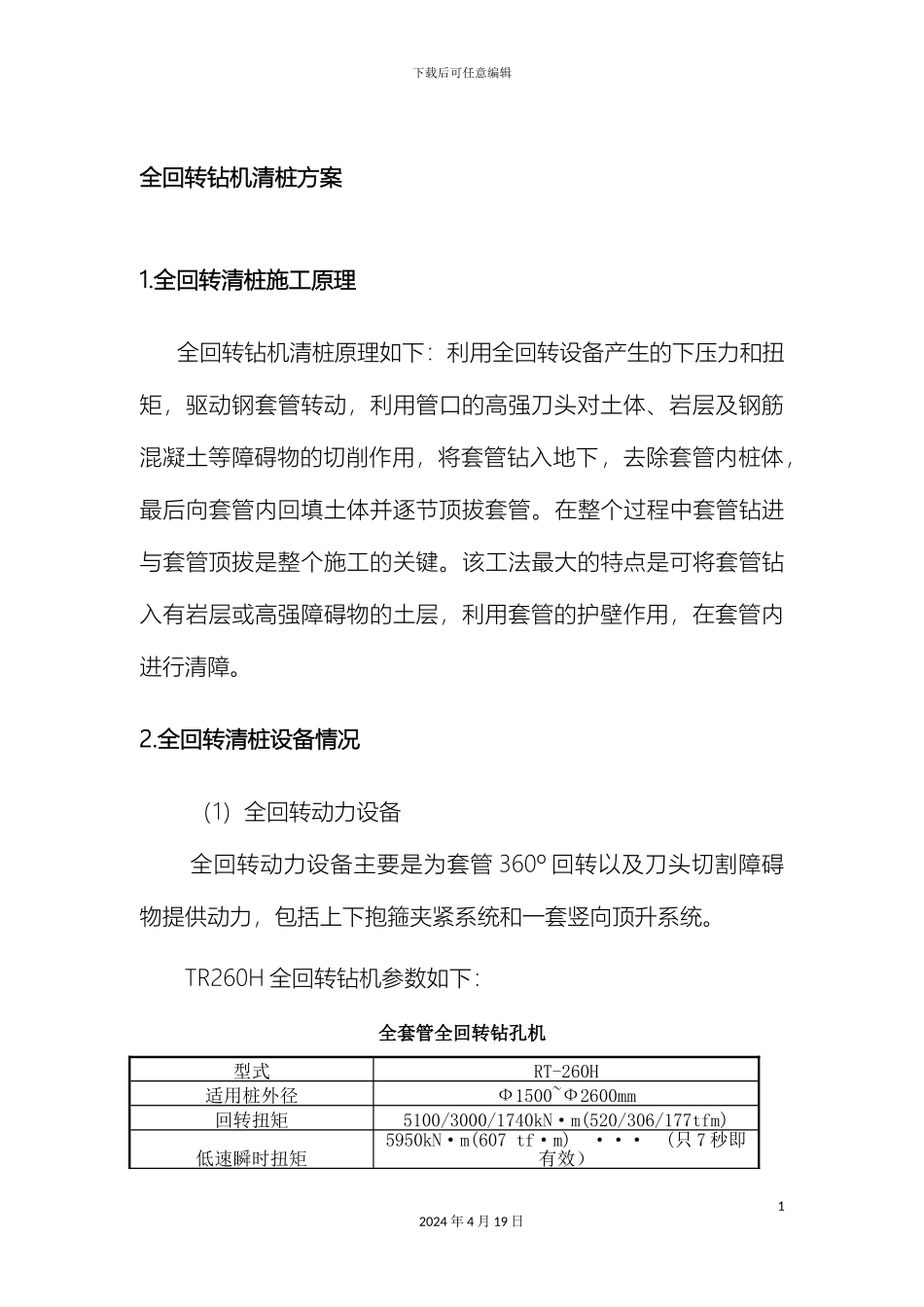

下载后可任意编辑全回转拔桩清障方案12024 年 4 月 19 日下载后可任意编辑全回转钻机清桩方案1.全回转清桩施工原理全回转钻机清桩原理如下：利用全回转设备产生的下压力和扭矩，驱动钢套管转动，利用管口的高强刀头对土体、岩层及钢筋混凝土等障碍物的切削作用，将套管钻入地下，去除套管内桩体，最后向套管内回填土体并逐节顶拔套管。在整个过程中套管钻进与套管顶拔是整个施工的关键。该工法最大的特点是可将套管钻入有岩层或高强障碍物的土层，利用套管的护壁作用，在套管内进行清障。2.全回转清桩设备情况（1）全回转动力设备全回转动力设备主要是为套管 360º 回转以及刀头切割障碍物提供动力，包括上下抱箍夹紧系统和一套竖向顶升系统。TR260H 全回转钻机参数如下：全套管全回转钻孔机型式RT-260H适用桩外径Ф1500~Ф2600mm回转扭矩5100/3000/1740kN·m(520/306/177tfm)低速瞬时扭矩5950kN·m(607 tf·m) ··· (只 7 秒即有效）12024 年 4 月 19 日下载后可任意编辑回转速度0.6/1.1/1.9min-1 (0.6/1.1/1.9r.p.m)压入力830(可变）＋350（自重） kN（85（可变）＋36（自重） tf拉拔力3800kN (388tf)瞬时拉拔力4340kN (443 tf) ··· (只 3 秒即有效）压拔行程750mm质量本体（含辅助夹具）46.5 t (48.4t)履带(选装件）10 t行走质量67t（2）套管套管有两方面功能：一方面将顶部驱动设备提供的扭矩和压入力传递给刀头，同时在钻进的过程中还起到支护孔壁，防止孔壁坍塌的作用。套管为厚度 48mm 的钢质桶式结构，根据需要钻进的深度情况分长度不同的若干节，在管口布置刀头。钢套管的选定：本次拔除的钻孔灌注桩直径分别为600mm、700mm，起拔设备采纳 RT260H 型全回转钻机，选用钢套管直径为 1300mm，钢套管长度为 40m，其中 6m 长度 6 节，3m 长度 1 节。并配备 120 吨吊车配合清障和拔桩。（3）设备基本作业情况图22024 年 4 月 19 日全回转设备作下载后可任意编辑3.清桩方法全回转设备作业图32024 年 4 月 19 日下载后可任意编辑全回转钻机拔桩方法：利用 RT260H 全回转设备，该设备是能够驱动钢套管做周回转以将钢套管压入和拔除的施工机械，该设备在作业时产生的下压力和扭矩，驱动钢套管转动，利用管口的高强刀头对土体、岩层及钢筋混凝土等障碍物的切削作用，将套管钻入地下至桩底，在钢套筒逐步钻入的同时，用抓斗将切削42024 年 4 月 19 日下载后可任意编辑的碎桩抓除...
