全套含图纸土木工程毕业设计五层钢混框架教学楼样本

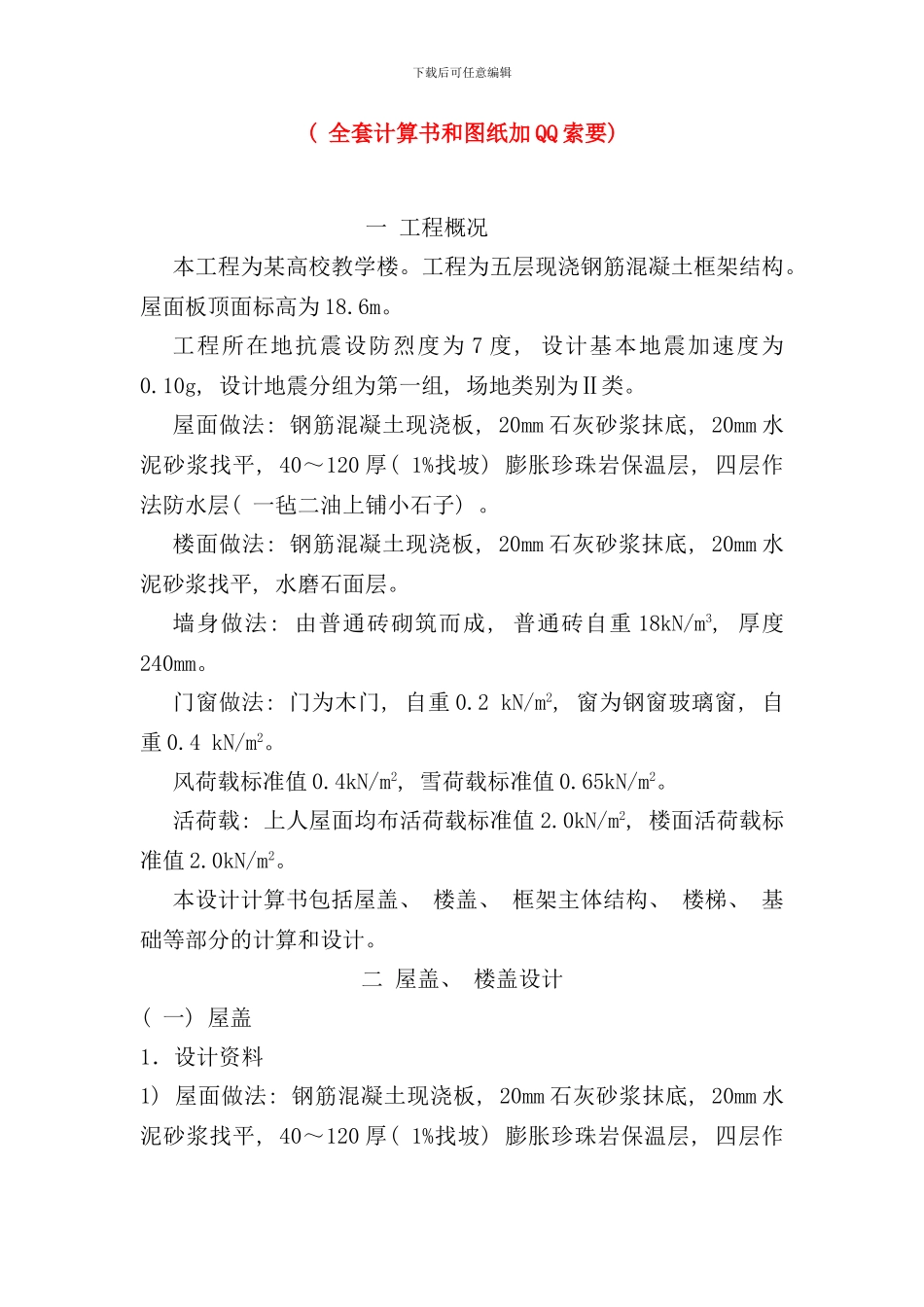

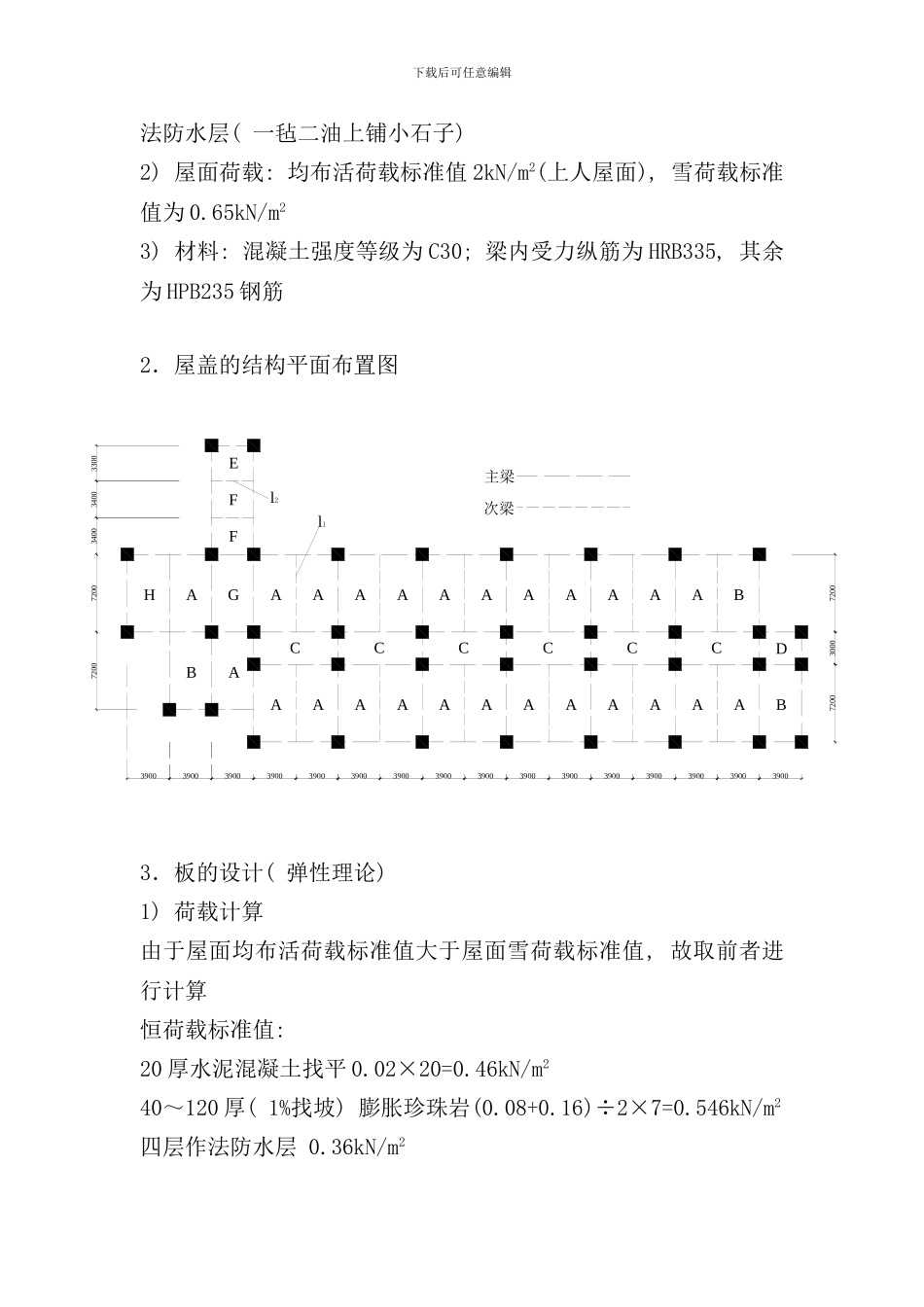

下载后可任意编辑( 全套计算书和图纸加 QQ 索要) 一 工程概况本工程为某高校教学楼。工程为五层现浇钢筋混凝土框架结构。屋面板顶面标高为 18.6m。工程所在地抗震设防烈度为 7 度, 设计基本地震加速度为0.10g, 设计地震分组为第一组, 场地类别为Ⅱ类。屋面做法: 钢筋混凝土现浇板, 20mm 石灰砂浆抹底, 20mm 水泥砂浆找平, 40～120 厚( 1%找坡) 膨胀珍珠岩保温层, 四层作法防水层( 一毡二油上铺小石子) 。楼面做法: 钢筋混凝土现浇板, 20mm 石灰砂浆抹底, 20mm 水泥砂浆找平, 水磨石面层。墙身做法: 由普通砖砌筑而成, 普通砖自重 18kN/m3, 厚度240mm。门窗做法: 门为木门, 自重 0.2 kN/m2, 窗为钢窗玻璃窗, 自重 0.4 kN/m2。风荷载标准值 0.4kN/m2, 雪荷载标准值 0.65kN/m2。活荷载: 上人屋面均布活荷载标准值 2.0kN/m2, 楼面活荷载标准值 2.0kN/m2。本设计计算书包括屋盖、 楼盖、 框架主体结构、 楼梯、 基础等部分的计算和设计。二 屋盖、 楼盖设计( 一) 屋盖1．设计资料1) 屋面做法: 钢筋混凝土现浇板, 20mm 石灰砂浆抹底, 20mm 水泥砂浆找平, 40～120 厚( 1%找坡) 膨胀珍珠岩保温层, 四层作下载后可任意编辑法防水层( 一毡二油上铺小石子) 2) 屋面荷载: 均布活荷载标准值 2kN/m2(上人屋面), 雪荷载标准值为 0.65kN/m23) 材料: 混凝土强度等级为 C30; 梁内受力纵筋为 HRB335, 其余为 HPB235 钢筋2．屋盖的结构平面布置图3．板的设计( 弹性理论) 1) 荷载计算由于屋面均布活荷载标准值大于屋面雪荷载标准值, 故取前者进行计算恒荷载标准值: 20 厚水泥混凝土找平 0.02×20=0.46kN/m240～120 厚( 1%找坡) 膨胀珍珠岩(0.08+0.16)÷2×7=0.546kN/m2四层作法防水层 0.36kN/m2390039003900390039003900390039003900390039003900390039003900390072003000720033003400340072007200次梁主梁l1l2EFFGDCCCCCCABBAAAAAAAAAAAABAAAAAAAAAAAAH下载后可任意编辑100mm 厚钢筋混凝土楼板 0.1×25=2.56kN/m220mm 厚石灰砂浆抹底 0.02×17=0.34kN/m 2 小计 4.08 kN/m2荷载设计值g=1.2×4.08=4.90kN/m2 , q=1.4×2.0=2.8kN/m2q/2=1.4kN/m2, g+q/2=6.3kN/m2, g+q=7.7kN/m22) 弯矩计算计算过程见下页表中3) 截面设计截面有效高度 : 假定选用 Φ8 钢筋, 则 l01 方向跨中截面的h01=80mm; l02方向跨中截面的 h02=70mm; 支座截面 h0=80mm。最 小...
