全封闭带式给煤机说明书样本

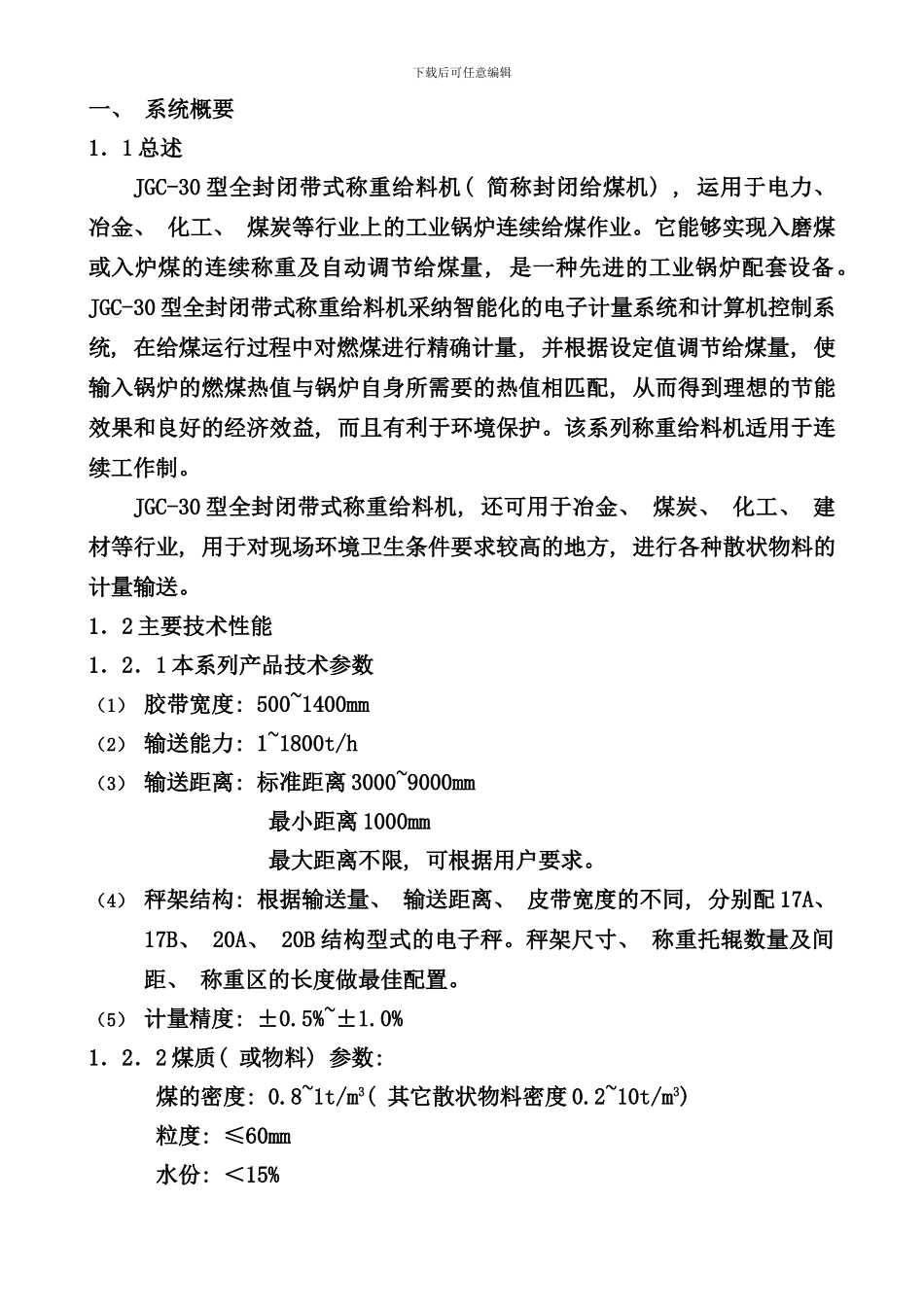

下载后可任意编辑全封闭带式称重给料机使 用 说 明 书目 录 前 言一、 系统概要二、 安装准则三、 安装与调试下载后可任意编辑四、 使用与维护附 图后 记下载后可任意编辑一、 系统概要1．1 总述JGC-30 型全封闭带式称重给料机( 简称封闭给煤机) , 运用于电力、 冶金、 化工、 煤炭等行业上的工业锅炉连续给煤作业。它能够实现入磨煤或入炉煤的连续称重及自动调节给煤量, 是一种先进的工业锅炉配套设备。JGC-30 型全封闭带式称重给料机采纳智能化的电子计量系统和计算机控制系统, 在给煤运行过程中对燃煤进行精确计量, 并根据设定值调节给煤量, 使输入锅炉的燃煤热值与锅炉自身所需要的热值相匹配, 从而得到理想的节能效果和良好的经济效益, 而且有利于环境保护。该系列称重给料机适用于连续工作制。JGC-30 型全封闭带式称重给料机, 还可用于冶金、 煤炭、 化工、 建材等行业, 用于对现场环境卫生条件要求较高的地方, 进行各种散状物料的计量输送。1．2 主要技术性能1．2．1 本系列产品技术参数（1） 胶带宽度: 500~1400mm（2） 输送能力: 1~1800t/h（3） 输送距离: 标准距离 3000~9000mm最小距离 1000mm最大距离不限, 可根据用户要求。（4） 秤架结构: 根据输送量、 输送距离、 皮带宽度的不同, 分别配 17A、 17B、 20A、 20B 结构型式的电子秤。秤架尺寸、 称重托辊数量及间距、 称重区的长度做最佳配置。（5） 计量精度: ±0.5%~±1.0%1．2．2 煤质( 或物料) 参数: 煤的密度: 0.8~1t/m3( 其它散状物料密度 0.2~10t/m3) 粒度: ≤60mm水份: ＜15%下载后可任意编辑1．2．3 驱动功率: 主传动功率: 1.1~11kw清扫电机功率: 0.75~3kw1．2．4 电源电压: 380V, 50HZ; 220V, 50HZ1．2．5 安装倾角; I, II 级秤≤6°, Ⅲ、 Ⅳ级秤≤16°1．3 工作原理JGC-30 型全封闭带式称重给料机的工作原理见图一、 图二。物料从储料仓经过进料口进入给料机, 由输送带将物料输送到卸料端, 落入出料口。在称重区输送带的下面装有称重托辊、 称重杠杆和称重传感器。当被输送的物料经过称重区时, 物料对称重传感器的重力作用使称重传感器产生一个与输送带单位长度上物料重量成正比的电信号。同时在减速机壳上或测速滚筒轴上装有测速装置, 它可将输送带的速度转变成电脉冲信号。物料重量电信号和输送带的速度电信号, 进入微机或显示仪表, 两种信号经放大及 A/D转换, 即...
