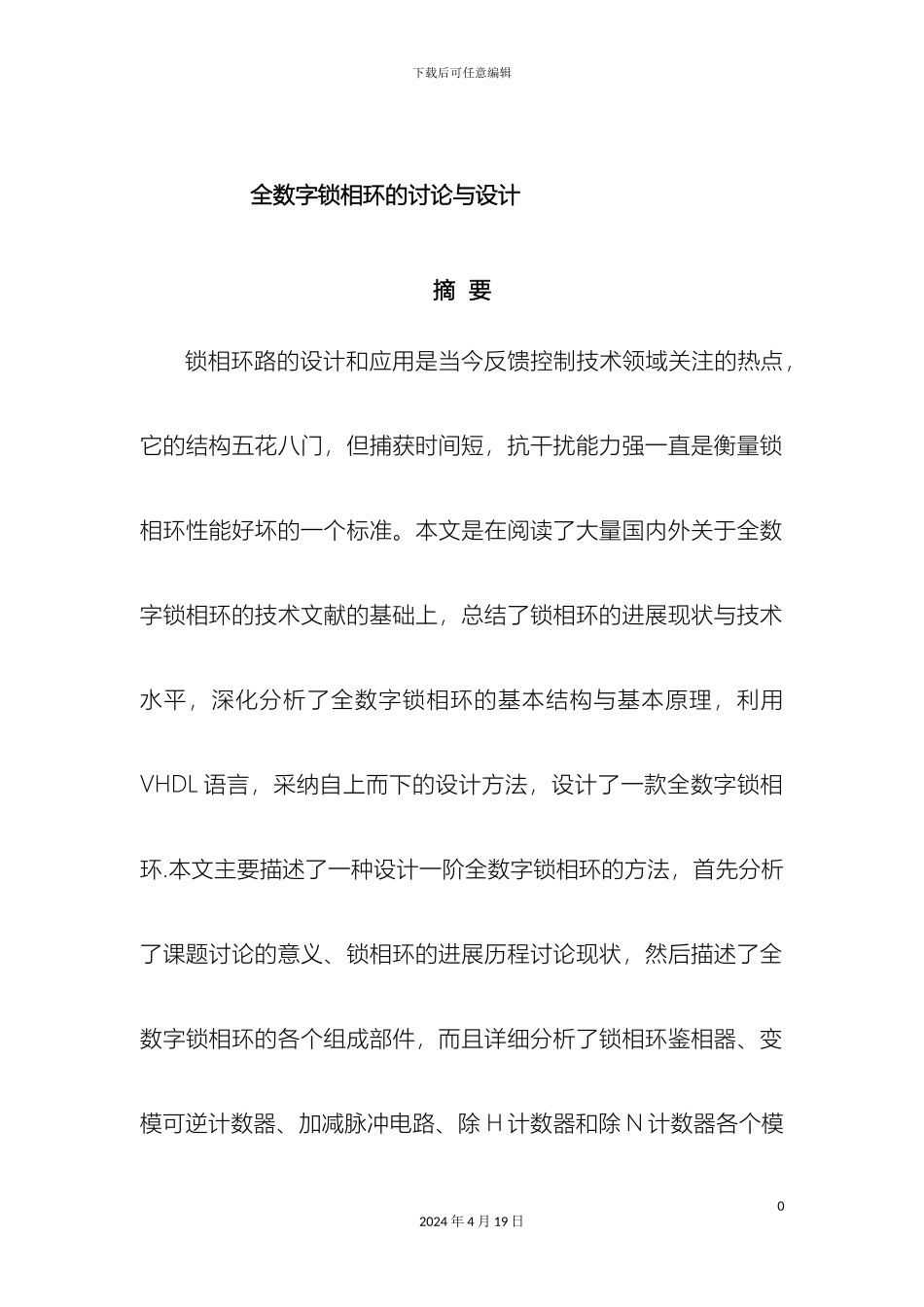

下载后可任意编辑全数字锁相环毕业设计终稿12024 年 4 月 19 日下载后可任意编辑安徽大学本科毕业论文（设计、创作）题 目： 全数字锁相环的讨论与设计 学生姓名： 郑义强 学号： P31114067 院（系）： 电子信息工程学院 专业： 微电子 入学时间： 年 9 月导师姓名： 吴秀龙 职称/学位： 教授 / 博士 导师所在单位： 安徽大学电子信息工程学院 完成时间： 年 5 月22024 年 4 月 19 日下载后可任意编辑 全数字锁相环的讨论与设计摘 要锁相环路的设计和应用是当今反馈控制技术领域关注的热点，它的结构五花八门，但捕获时间短，抗干扰能力强一直是衡量锁相环性能好坏的一个标准。本文是在阅读了大量国内外关于全数字锁相环的技术文献的基础上，总结了锁相环的进展现状与技术水平，深化分析了全数字锁相环的基本结构与基本原理，利用VHDL 语言，采纳自上而下的设计方法，设计了一款全数字锁相环.本文主要描述了一种设计一阶全数字锁相环的方法，首先分析了课题讨论的意义、锁相环的进展历程讨论现状，然后描述了全数字锁相环的各个组成部件，而且详细分析了锁相环鉴相器、变模可逆计数器、加减脉冲电路、除 H 计数器和除 N 计数器各个模02024 年 4 月 19 日下载后可任意编辑块的工作原理。接着我们使用了 VHDL 语句来完成了鉴相器、数字滤波器和数字振荡器的设计，而且分别使用仿真工具 MAX＋plus II 逐个验证各个模块的功能。最后，将各个模块整合起来，建立了一个一阶全数字锁相环的电路，利用仿真工具 MAX＋plus II 验证了它的功能的能否实现，仿真结果与理论分析基本符合。 关键词：全数字锁相环；数字滤波器；数字振荡器；锁定时间12024 年 4 月 19 日下载后可任意编辑Design and research of ALL Digital Phase-Locked LoopAbstract The design and application of phase-locked loop is the focus of attention in the field of feedback control technology today, phase- locked loop has played a very important and unique role in variety of applications. such as the radar, measurement,communications, etc. All-digital phase-locked loop has its unique advantages. Its structure is varied, but short capture time, small synchronization error, excellent anti-interference ability...
