功率放大器类型

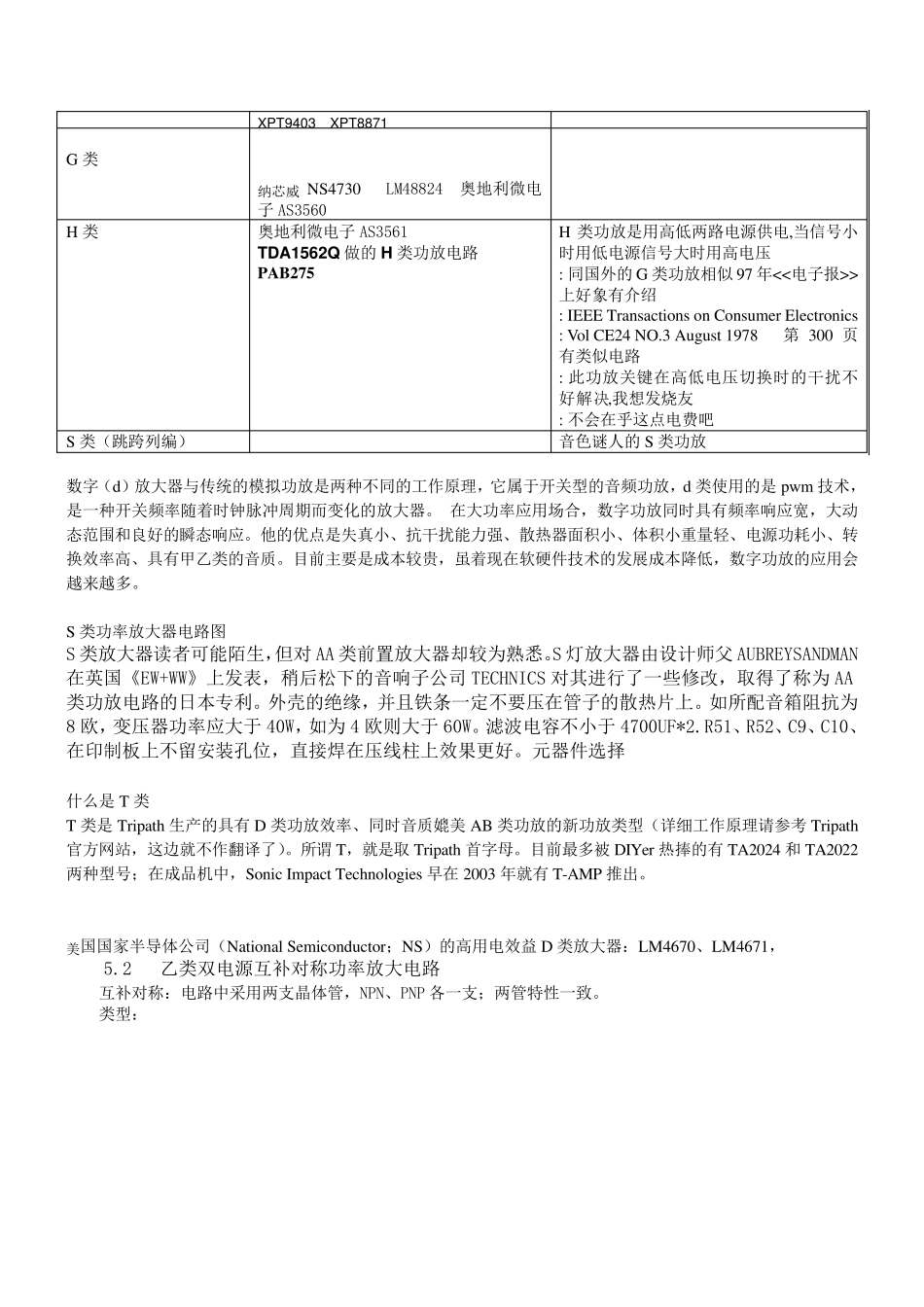

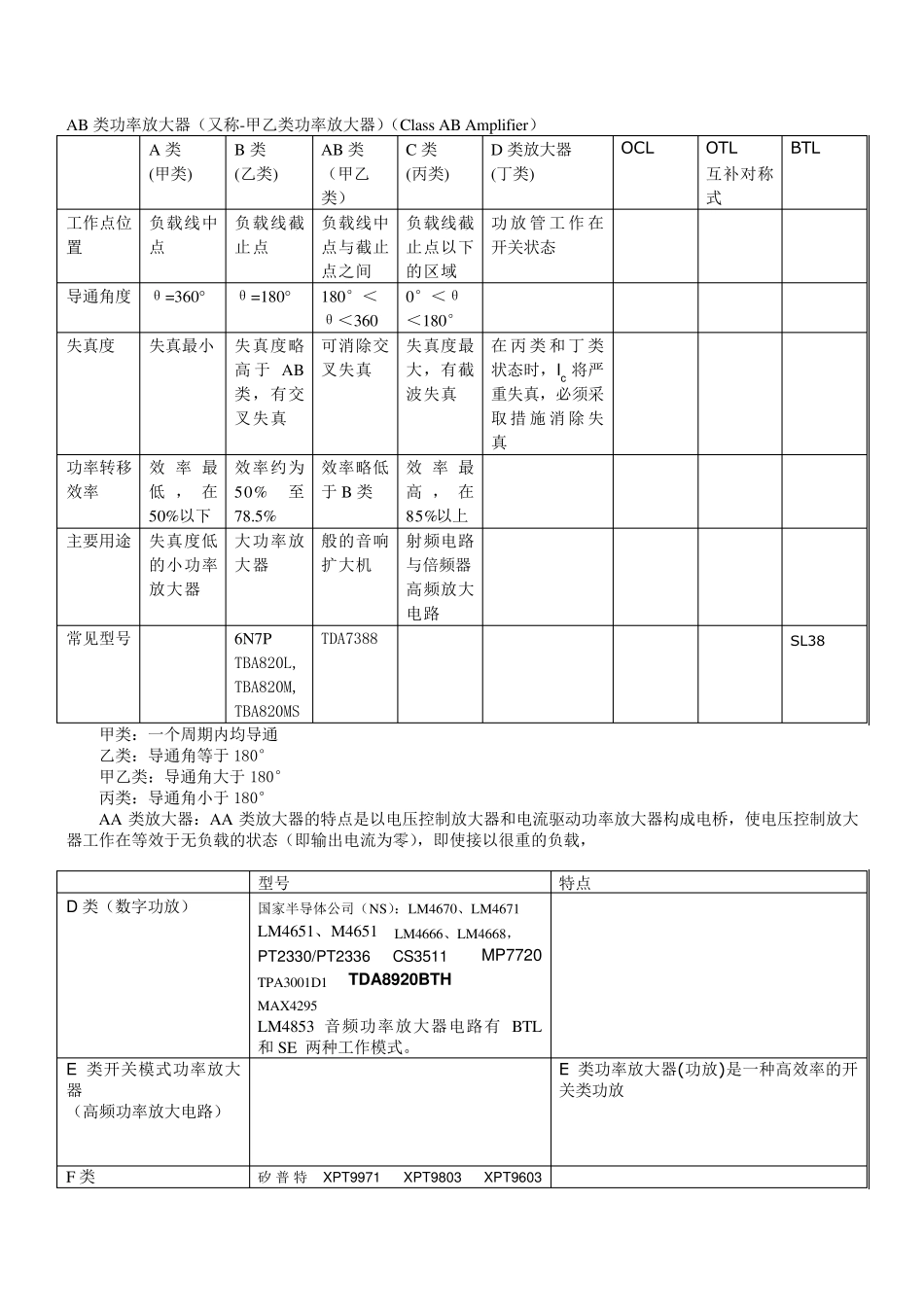

AB 类功率放大器（又称-甲乙类功率放大器）（Class AB Amplifier） A 类 (甲类) B 类 (乙类) AB 类 （甲乙类） C 类 (丙类) D 类放大器 (丁类) OCL OTL 互补对称式 BTL 工作点位置 负载线中点 负载线截止点 负载线中点与截止点之间 负载线截止点以下的区域 功放管工作在开关状态 导通角度 θ=360° θ=180° 180°＜θ＜360 0°＜θ＜180° 失真度 失真最小 失真度略高 于 AB类，有交叉失真 可消除交叉失真 失真度最大，有截波失真 在丙类和 丁类状态时，Ic 将严重失真，必须采取 措 施 消 除 失真 功率转移效率 效 率最低 ， 在50%以下 效率约为50%至78.5% 效率略低于 B 类 效 率最高 ， 在85%以上 主要用途 失真度低的小功率放大器 大功率放大器 般的音响扩大机 射频电路与倍频器 高频放大电路 常见型号 6N7P TBA820L, TBA820M, TBA820MS TDA7388 SL38 甲类：一个周期内均导通 乙类：导通角等于 180° 甲乙类：导通角大于 180° 丙类：导通角小于 180° AA 类放大器：AA 类放大器的特点是以电压控制放大器和电流驱动功率放大器构成电桥，使电压控制放大器工作在等效于无负载的状态（即输出电流为零），即使接以很重的负载， 型号 特点 D 类（数字功放） 国家半导体公司（NS）：LM4670、LM4671 LM4651、M4651 LM4666、LM4668， PT2330/PT2336 CS3511 MP7720 TPA3001D1 TDA8920BTH MAX4295 LM4853 音频功率放大器电路有 BTL 和 SE 两种工作模式。 E 类开关模式功率放大器 （高频功率放大电路） E 类功率放大器(功放)是一种高效率的开关类功放 F 类 矽 普 特 XPT9971 XPT9803 XPT9603 XPT9403 XPT8871 G 类 纳 芯 威 NS4730 LM48824 奥 地 利 微 电子 AS3560 H 类 奥 地 利 微 电 子 AS3561 TDA1562Q 做 的 H 类 功 放 电 路 PAB275 H 类 功 放 是 用 高 低 两 路 电 源 供 电 ,当 信 号 小时 用 低 电 源 信 号 大 时 用 高 电 压 : 同 国 外 的 G 类 功 放 相 似 97 年 <<电 子 报 >>上 好 象 有 介 绍 : IEEE Transactions on Consumer Electronics : Vol CE24 NO.3 August 1978 第300 页有 类 似 电 路 : 此 功 放 关 键 在 高 低 电 压 切 换 时 的 干 扰 不好 解 决 ,我 想 发 烧...
