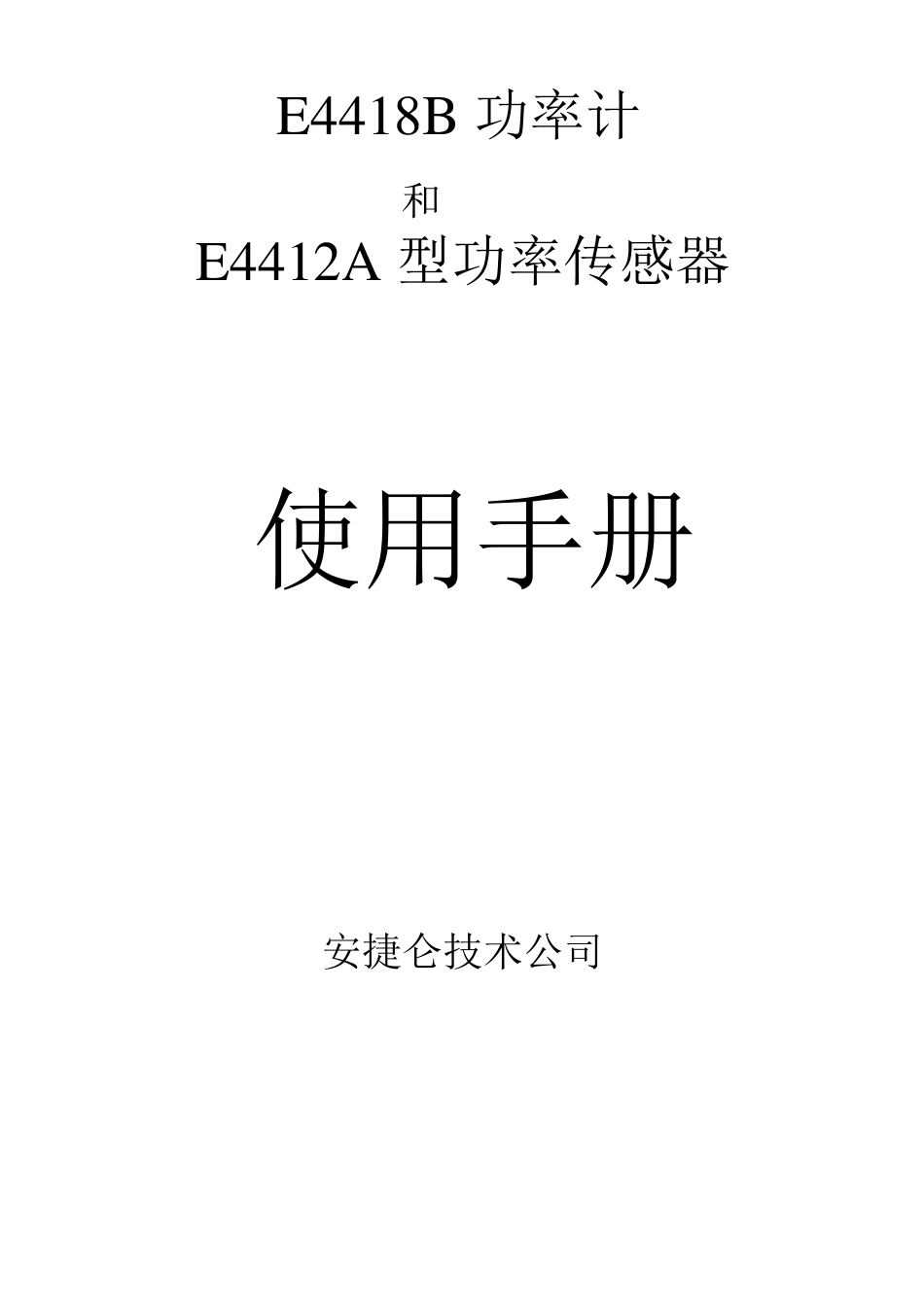

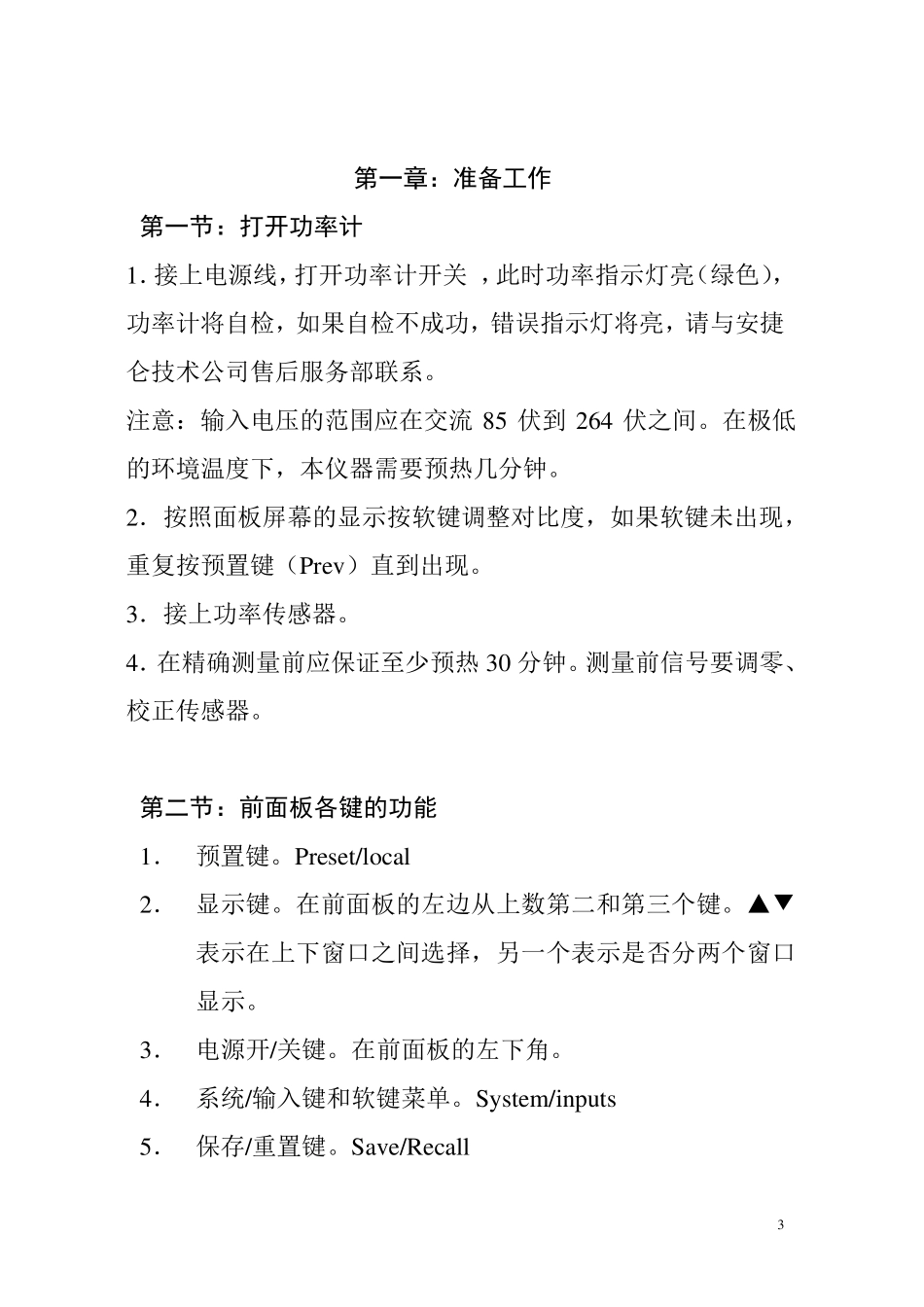

E4418B 功率计 和 E4412A 型功率传感器 使用手册 安捷仑技术公司 2 E4418B 功率计 使用手册 目 录 第一章：准备工作 第二章：功率计操作 第三章：参考菜单 第四章：错误信息 第五章：规格 3 第一章：准备工作 第一节：打开功率计 1．接上电源线，打开功率计开关 ，此时功率指示灯亮（绿色），功率计将自检，如果自检不成功，错误指示灯将亮，请与安捷仑技术公司售后服务部联系。 注意：输入电压的范围应在交流 85 伏到 264 伏之间。在极低的环境温度下，本仪器需要预热几分钟。 2．按照面板屏幕的显示按软键调整对比度，如果软键未出现，重复按预置键（Prev ）直到出现。 3．接上功率传感器。 4．在精确测量前应保证至少预热 30 分钟。测量前信号要调零、校正传感器。 第二节：前面板各键的功能 1． 预置键。Preset/local 2． 显示键。在前面板的左边从上数第二和第三个键。▲▼表示在上下窗口之间选择，另一个表示是否分两个窗口显示。 3． 电源开/关键。在前面板的左下角。 4． 系统/输入键和软键菜单。Sy stem/inpu ts 5． 保存/重置键。Sav e/Recall 4 6． 专用“窗口”键和软键菜单 Meas/Setu p，Rel/Offset，dBm/W 7． 专用“频道”键和软键菜单 Frequ ency /Cal Fac，Zero/Cal。 8． 频道输入插座 CHANNEL 9． 功率参考输出插座 POWER REF 10． 上下左右箭头键 11． 与菜单相关的键 Prev 和 More 键 12． 软键指显示屏右边 4 个未标字的键，它们是选择键。 第三节：显示形式 分两个窗口显示时，上面是数字式显示，下面是逻辑式显示。 1． 窗口顶端菜单条。显示“LCL”自身状态。“ERR”错误信息。 2． 单或双窗口显示区。 3． 测量结果区。 4． 测量单位显示区。 5． 逻辑式显示区。 6． 当前显示菜单的页数选择区。。 7． 任何软键显示区。 8． 菜单目录显示区。 9． 测量结果超出限制显示区。 10． 相关模式打开后的显示区。 11． 偏置设定后的显示区。 5 12． 范围选择后的显示区。 13． 工作循环设定后的显示区。 14． 此区域根据当前传感器类型，传感器校正表和频率偏置表的选择来决定。 选择显示形式 按面板上的DISPLAY 键，选择单窗口还是双窗口显示，如果选择单窗口，再按Meas/Setu p 键，用Display Format 软键选择显示形式。如果选择双窗口，用▲▼键选择上或下窗口，再按Meas/Setu p键，用Display Forma...
