加工中心中级实操考试图

加工中心中级实操考试图_第1页
1/31
加工中心中级实操考试图_第2页
2/31
加工中心中级实操考试图_第3页
3/31

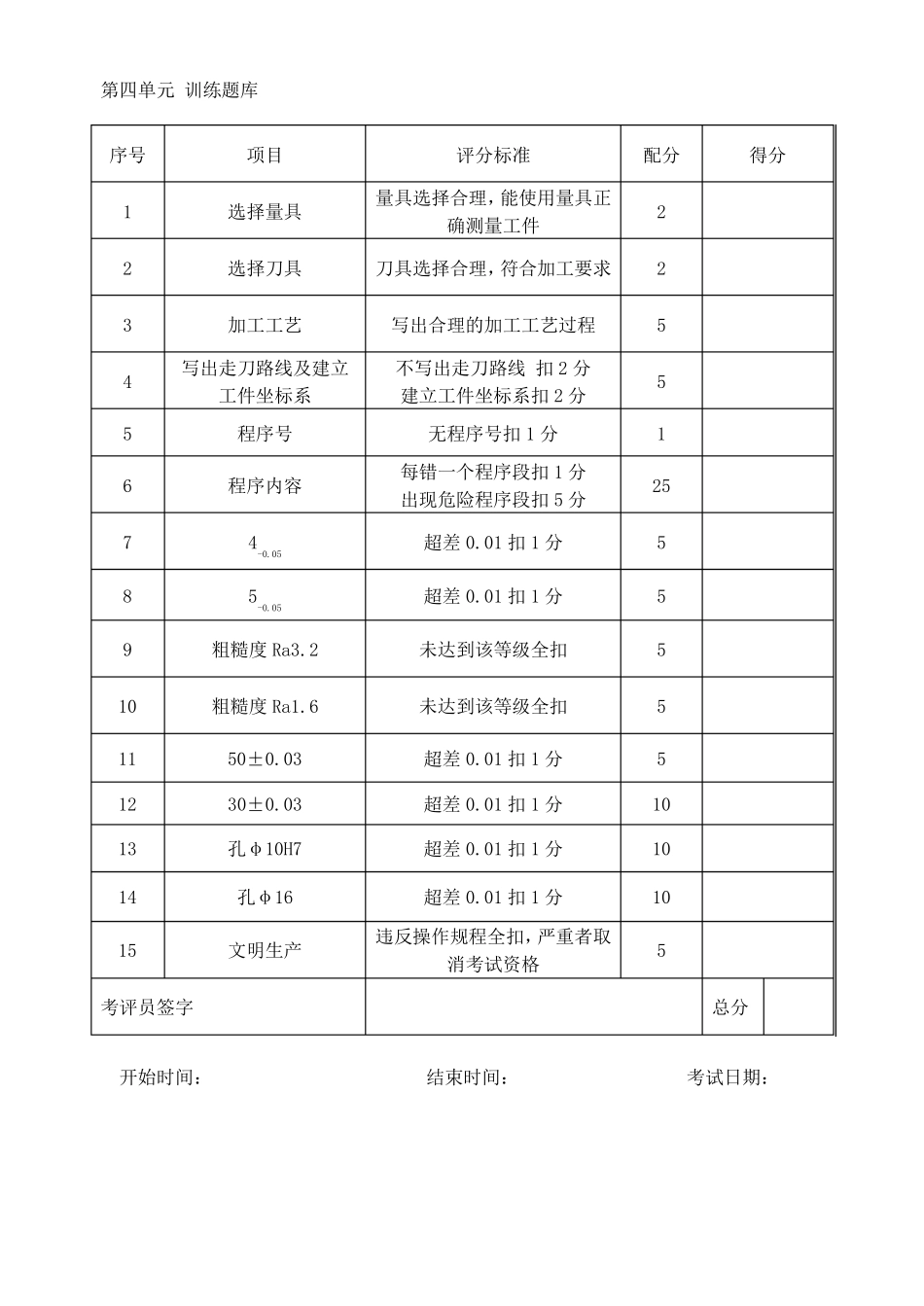

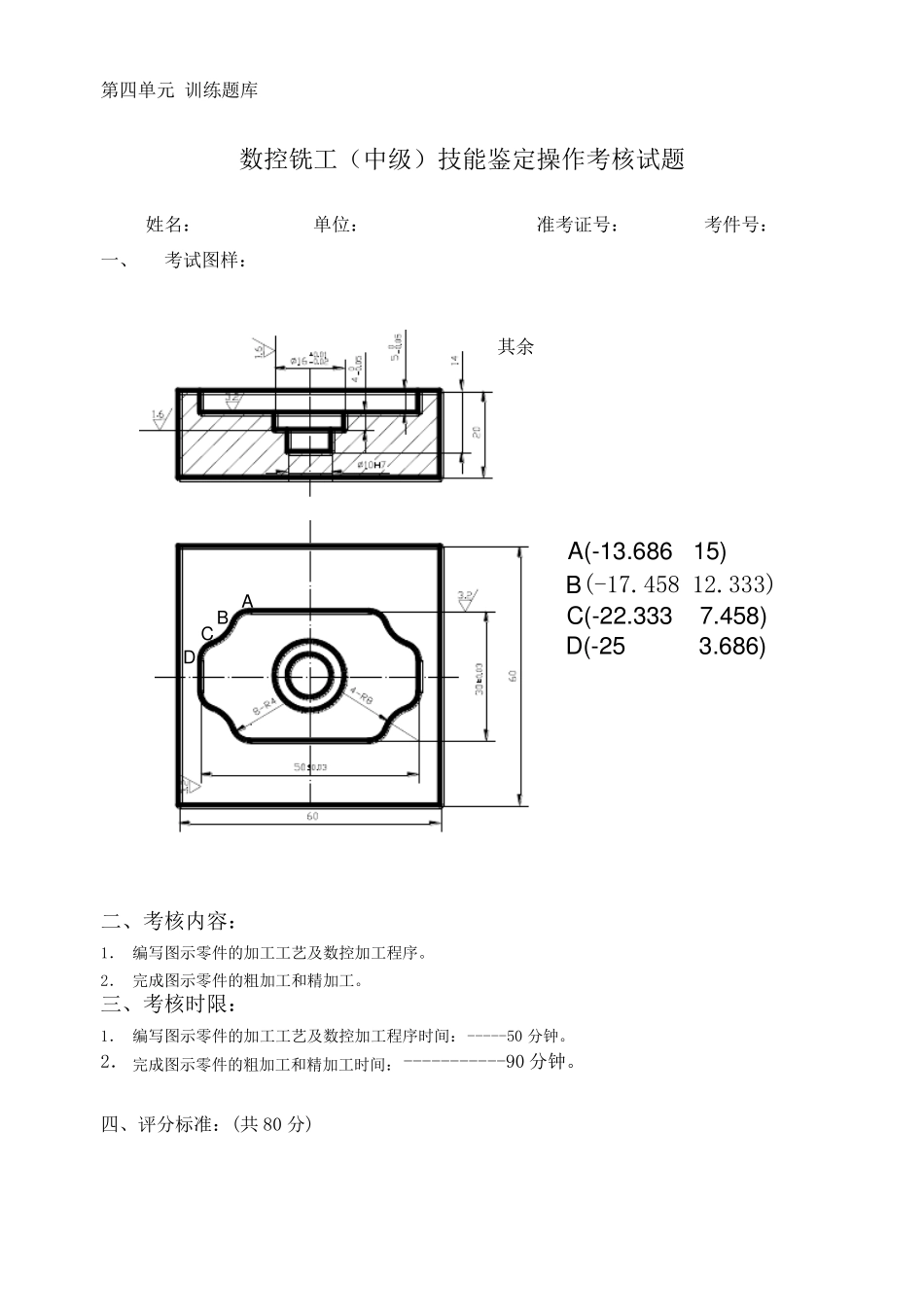

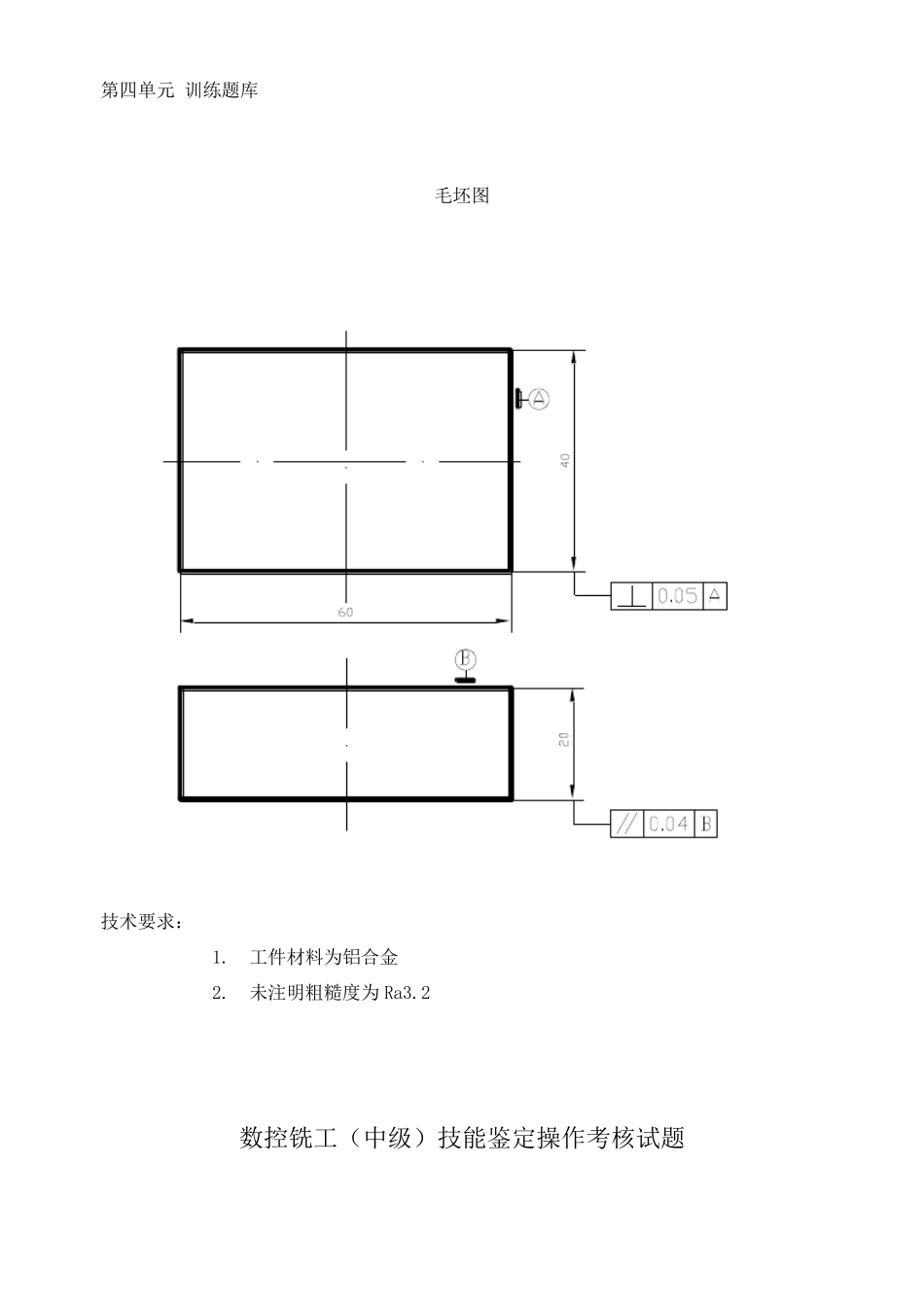

第四单元 训练题库 数控铣工(中级)技能鉴定操作考核试题 姓名: 单位: 准考证号: 考件号: 一、 考试图样: ABCDA(-13.686 15)B(-17.458 12.333)C(-22.333 7.458)D(-25 3.686)其余 二、考核内容: 1. 编写图示零件的加工工艺及数控加工程序。 2. 完成图示零件的粗加工和精加工。 三、考核时限: 1. 编写图示零件的加工工艺及数控加工程序时间:-----50 分钟。 2. 完成图示零件的粗加工和精加工时间:-----------90 分钟。 四、评分标准:(共 80 分) 第四单元 训练题库 序号 项目 评分标准 配分 得分 1 选择量具 量具选择合理,能使用量具正确测量工件 2 2 选择刀具 刀具选择合理,符合加工要求 2 3 加工工艺 写出合理的加工工艺过程 5 4 写出走刀路线及建立工件坐标系 不写出走刀路线 扣2 分 建立工件坐标系扣2 分 5 5 程序号 无程序号扣1 分 1 6 程序内容 每错一个程序段扣1 分 出现危险程序段扣5 分 25 7 4-0.05 超差0.01 扣1 分 5 8 5-0.05 超差0.01 扣1 分 5 9 粗糙度Ra3.2 未达到该等级全扣 5 10 粗糙度Ra1.6 未达到该等级全扣 5 11 50±0.03 超差0.01 扣1 分 5 12 30±0.03 超差0.01 扣1 分 10 13 孔φ10H7 超差0.01 扣1 分 10 14 孔φ16 超差0.01 扣1 分 10 15 文明生产 违反操作规程全扣,严重者取消考试资格 5 考评员签字 总分 开始时间: 结束时间: 考试日期: 第四单元 训练题库 毛坯图 技术要求: 1. 工件材料为铝合金 2. 未注明粗糙度为Ra3.2 数控铣工(中级)技能鉴定操作考核试题 第四单元 训练题库 姓名: 单位: 准考证号: 考件号: 一、考试图样: ABCDA(-11.257 11.655)B(4.599 15.540)C(-9.114 5.540)D(7.448 7.943)其余 二、考核内容: 1. 编写图示零件的加工工艺及数控加工程序。 2. 完成图示零件的粗加工和精加工。 三、考核时限: 1. 编写图示零件的加工工艺及数控加工程序时间:50 分钟。 2. 完成图示零件的粗加工和精加工时间:90 分钟。 四、评分标准: 第四单元 训练题库 序号 项目 评分标准 配分 得分 1 选择量具 量具选择合理,能使用量具正确测量工件 4 2 选择刀具 刀具选择合理,符合加工要求 5 3 加工工艺 写出合理的加工工艺过程 5 4 写出走刀路线及建立工件坐标系 不写出走刀路线 扣2 分 建立工件坐标系扣2...
