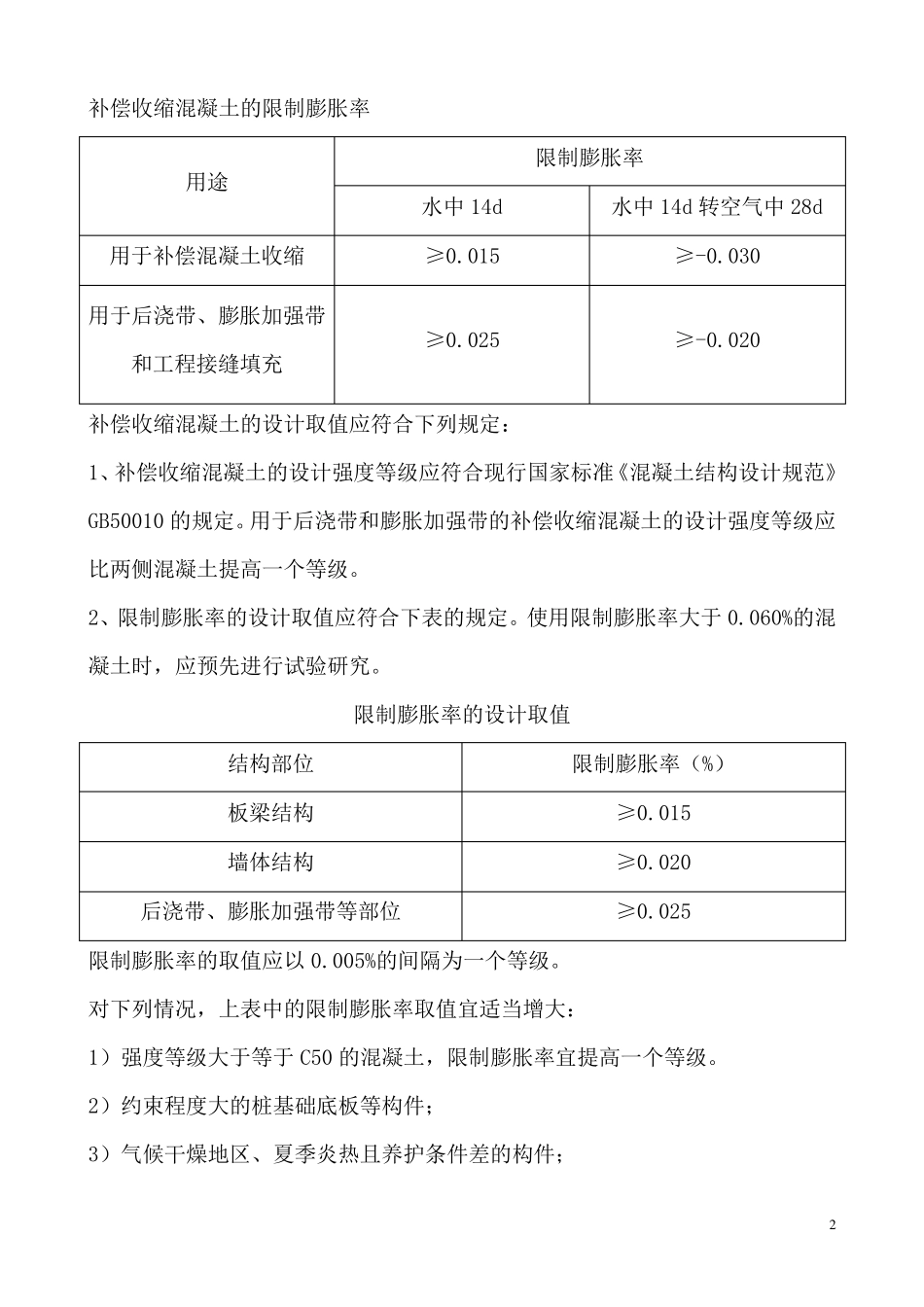

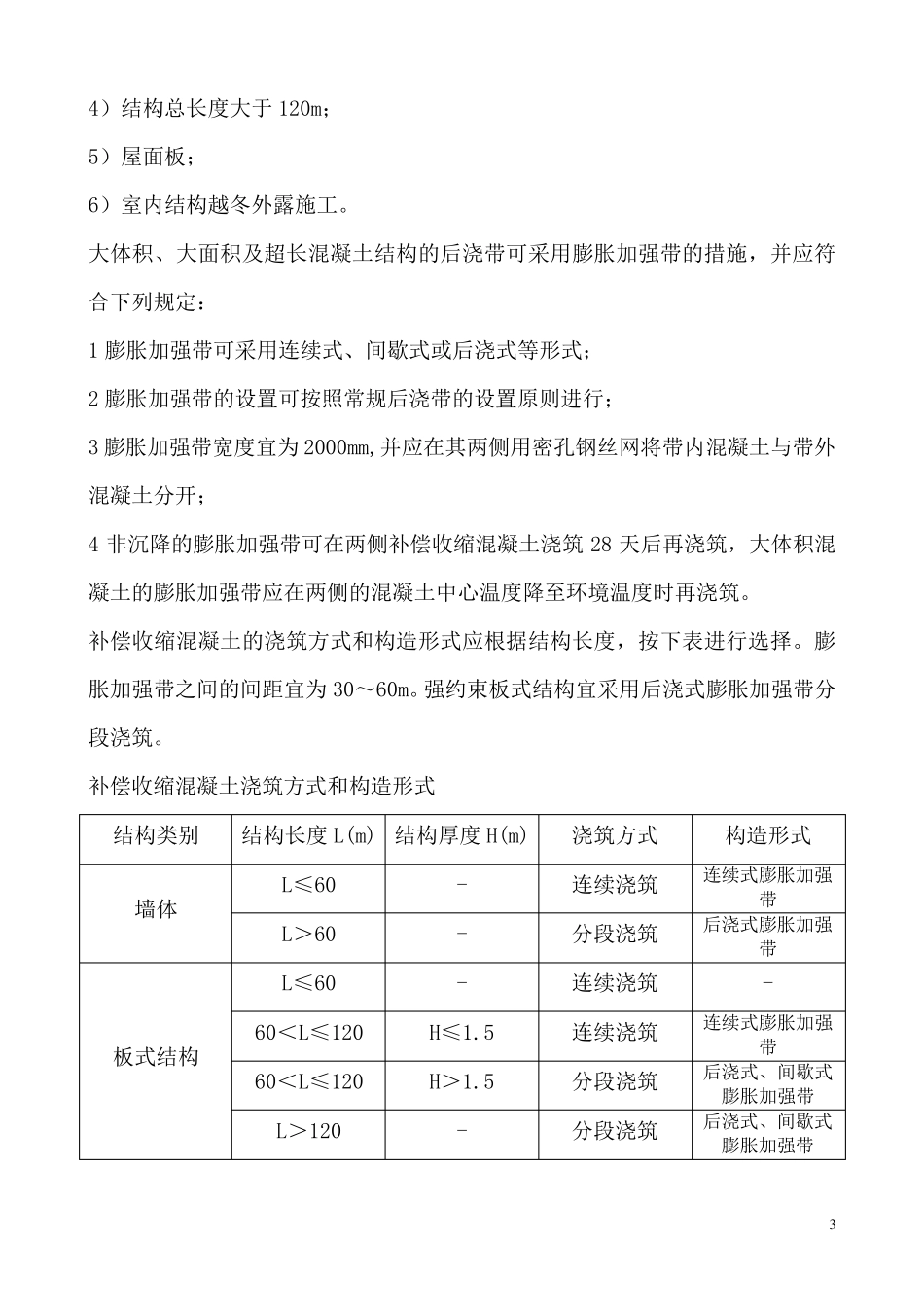

1 连续式膨胀加强带 1-补偿收缩混凝土；2-密孔铁丝网；3-膨胀加强带混凝土 间歇式膨胀加强带 1-先浇筑的补偿收缩混凝土；2-施工缝；3-钢板止水带；4-后浇筑的补偿收缩混凝土；5-密孔铁丝网；6-与膨胀加强带同时浇筑的补偿收缩混凝土 后浇式膨胀加强带 1- 补偿收缩混凝土；2-施工缝；3-钢板止水带；4-膨胀加强带混凝土 2 补偿收缩混凝土的限制膨胀率 用途 限制膨胀率 水中14d 水中14d 转空气中28d 用于补偿混凝土收缩 ≥0.015 ≥-0.030 用于后浇带、膨胀加强带和工程接缝填充 ≥0.025 ≥-0.020 补偿收缩混凝土的设计取值应符合下列规定： 1、补偿收缩混凝土的设计强度等级应符合现行国家标准《混凝土结构设计规范》GB50010 的规定。用于后浇带和膨胀加强带的补偿收缩混凝土的设计强度等级应比两侧混凝土提高一个等级。 2、限制膨胀率的设计取值应符合下表的规定。使用限制膨胀率大于0.060%的混凝土时，应预先进行试验研究。 限制膨胀率的设计取值 结构部位 限制膨胀率（%） 板梁结构 ≥0.015 墙体结构 ≥0.020 后浇带、膨胀加强带等部位 ≥0.025 限制膨胀率的取值应以 0.005%的间隔为一个等级。 对下列情况，上表中的限制膨胀率取值宜适当增大： 1）强度等级大于等于C50 的混凝土，限制膨胀率宜提高一个等级。 2）约束程度大的桩基础底板等构件； 3）气候干燥地区、夏季炎热且养护条件差的构件； 3 4）结构总长度大于120m； 5）屋面板； 6）室内结构越冬外露施工。 大体积、大面积及超长混凝土结构的后浇带可采用膨胀加强带的措施，并应符合下列规定： 1 膨胀加强带可采用连续式、间歇式或后浇式等形式； 2 膨胀加强带的设置可按照常规后浇带的设置原则进行； 3 膨胀加强带宽度宜为2000mm,并应在其两侧用密孔钢丝网将带内混凝土与带外混凝土分开； 4 非沉降的膨胀加强带可在两侧补偿收缩混凝土浇筑28 天后再浇筑，大体积混凝土的膨胀加强带应在两侧的混凝土中心温度降至环境温度时再浇筑。 补偿收缩混凝土的浇筑方式和构造形式应根据结构长度，按下表进行选择。膨胀加强带之间的间距宜为30～60m。强约束板式结构宜采用后浇式膨胀加强带分段浇筑。 补偿收缩混凝土浇筑方式和构造形式 结构类别 结构长度L(m) 结构厚度H(m) 浇筑方式 构造形式 墙体 L≤60 - 连续浇筑 连续式膨胀加强带 L＞60 - 分段浇筑 后浇式膨胀加强带 板式结构 L≤60 - 连续浇筑 - 60＜L≤120 H≤1.5...
