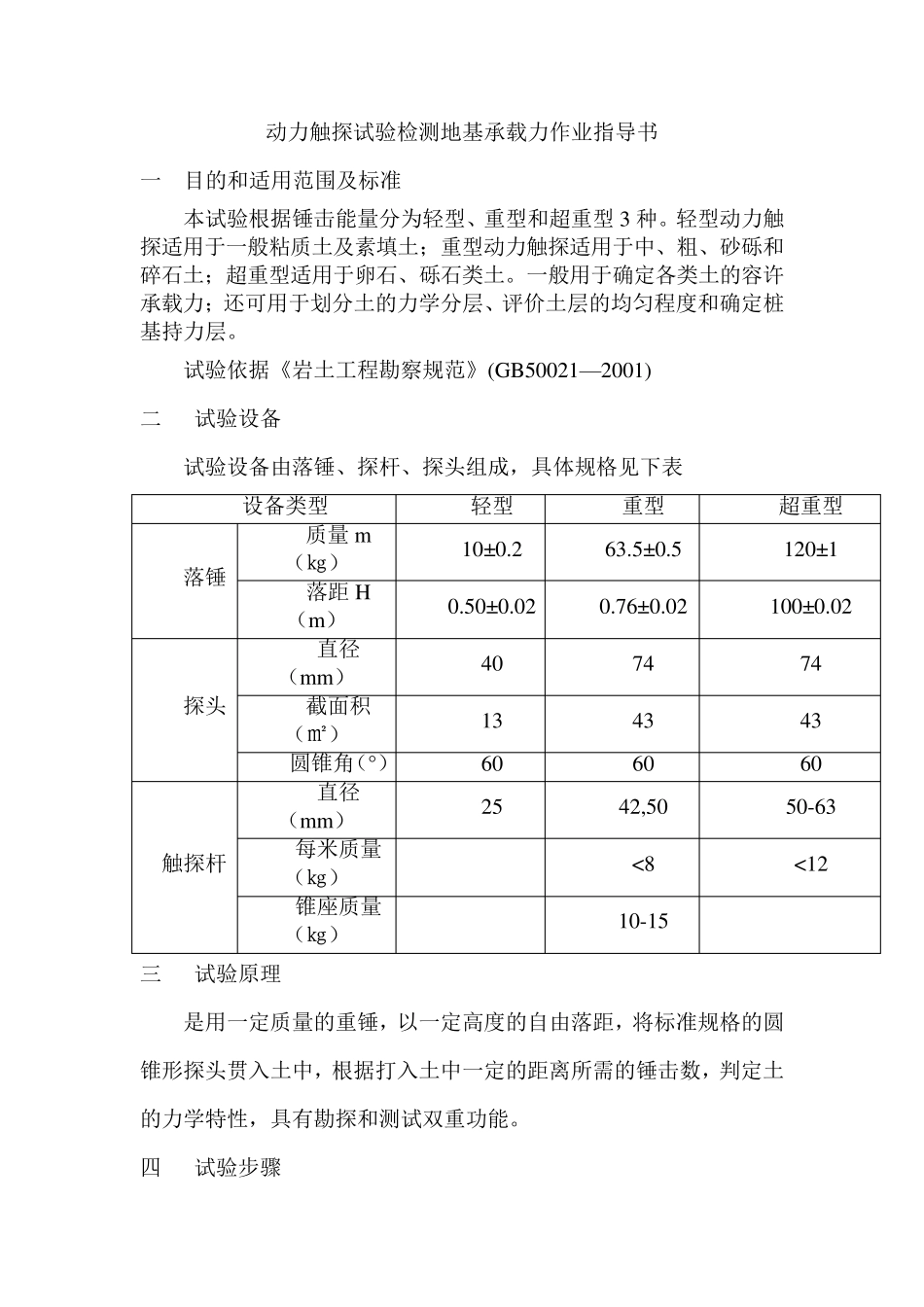

动力触探试验检测地基承载力作业指导书

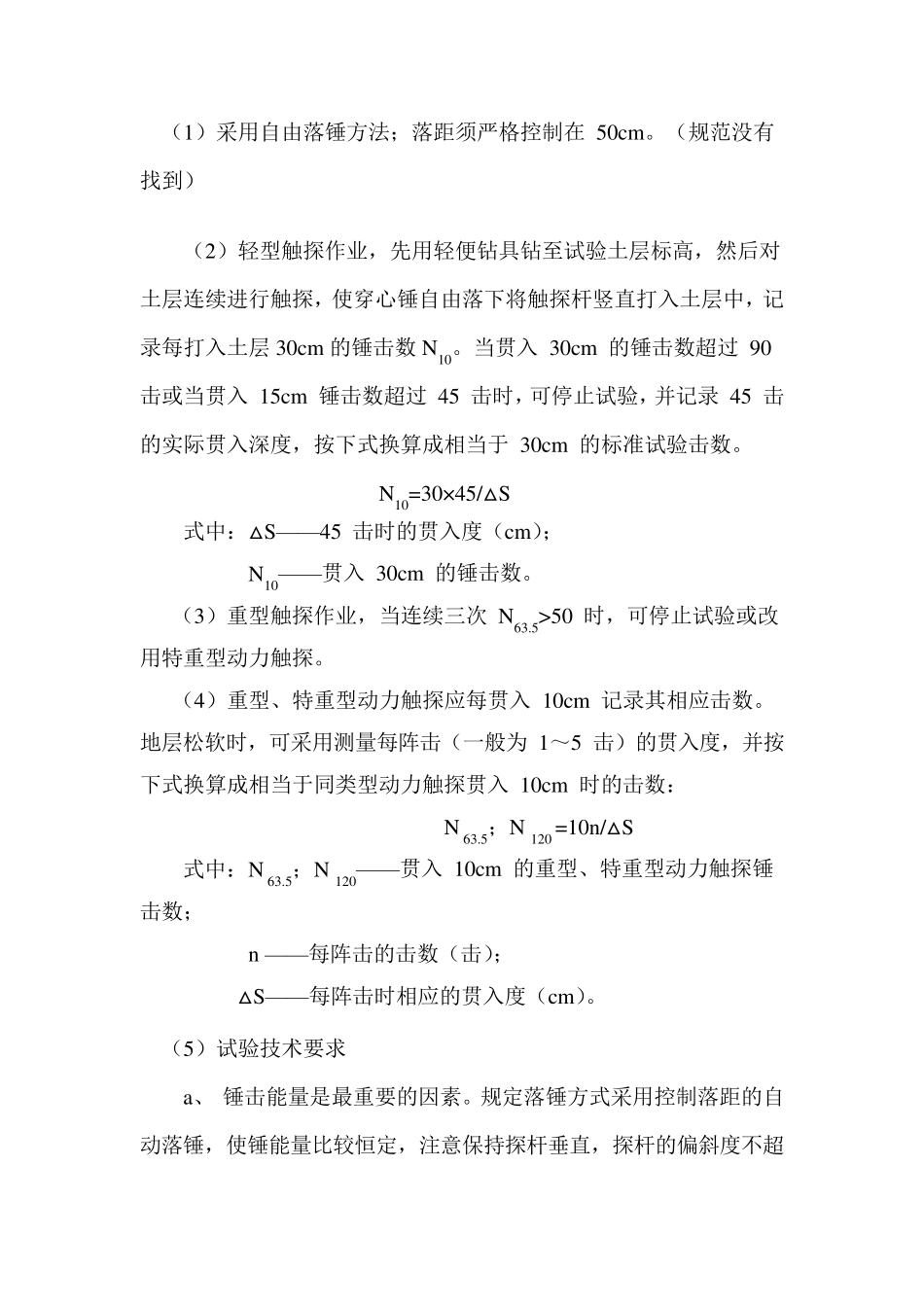

动力触探试验检测地基承载力作业指导书 一 目的和适用范围及标准 本试验根据锤击能量分为轻型、重型和超重型3 种。轻型动力触探适用于一般粘质土及素填土；重型动力触探适用于中、粗、砂砾和碎石土；超重型适用于卵石、砾石类土。一般用于确定各类土的容许承载力；还可用于划分土的力学分层、评价土层的均匀程度和确定桩基持力层。 试验依据《岩土工程勘察规范》(GB50021—2001) 二 试验设备 试验设备由落锤、探杆、探头组成，具体规格见下表 设备类型 轻型 重型 超重型 落锤 质量m（㎏） 10±0.2 63.5±0.5 120±1 落距 H（m） 0.50±0.02 0.76±0.02 100±0.02 探头 直径（mm） 40 74 74 截面积（㎡） 13 43 43 圆锥角（°） 60 60 60 触探杆 直径（mm） 25 42,50 50-63 每米质量（㎏） <8 <12 锥座质量（㎏） 10-15 三 试验原理 是用一定质量的重锤，以一定高度的自由落距，将标准规格的圆锥形探头贯入土中，根据打入土中一定的距离所需的锤击数，判定土的力学特性，具有勘探和测试双重功能。 四 试验步骤 （1）采用自由落锤方法；落距须严格控制在 50cm。（规范没有找到） （2）轻型触探作业，先用轻便钻具钻至试验土层标高，然后对土层连续进行触探，使穿心锤自由落下将触探杆竖直打入土层中，记录每打入土层30cm 的锤击数N10。当贯入 30cm 的锤击数超过 90 击或当贯入 15cm 锤击数超过 45 击时，可停止试验，并记录 45 击的实际贯入深度，按下式换算成相当于 30cm 的标准试验击数。 N10=30×45/△S 式中：△S——45 击时的贯入度（cm）； N10——贯入 30cm 的锤击数。 （3）重型触探作业，当连续三次 N63.5>50 时，可停止试验或改用特重型动力触探。 （4）重型、特重型动力触探应每贯入 10cm 记录其相应击数。地层松软时，可采用测量每阵击（一般为 1～5 击）的贯入度，并按下式换算成相当于同类型动力触探贯入 10cm 时的击数： N 63.5；N 120 =10n/△S 式中：N 63.5；N 120——贯入 10cm 的重型、特重型动力触探锤击数； n ——每阵击的击数（击）； △S——每阵击时相应的贯入度（cm）。 （5）试验技术要求 a、 锤击能量是最重要的因素。规定落锤方式采用控制落距的自动落锤，使锤能量比较恒定，注意保持探杆垂直，探杆的偏斜度不超 过2%。锤击时防止偏心及探杆晃动。 b、触探杆与土间的侧摩阻力是另一个重要的因素。试验过程中，可...
