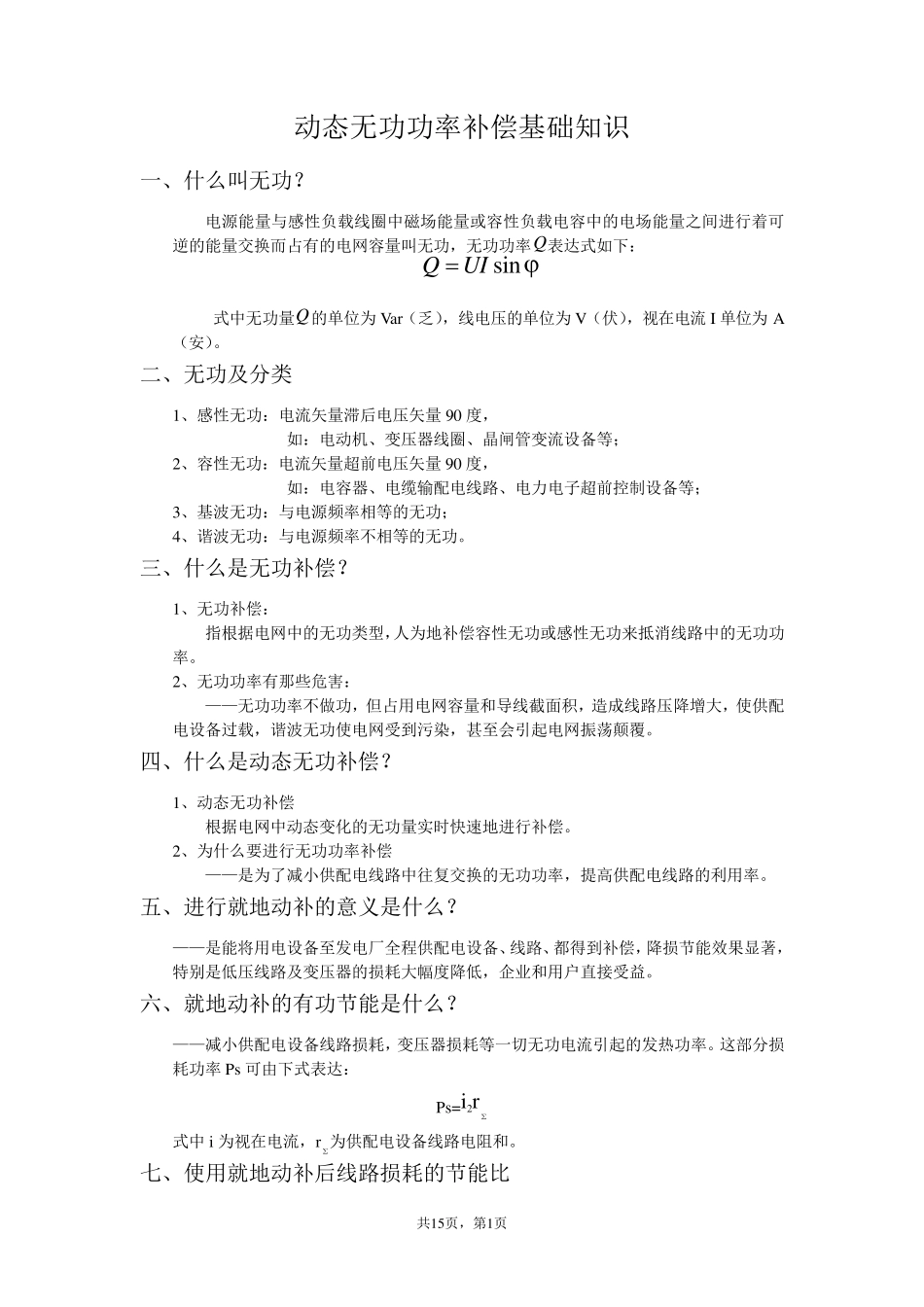

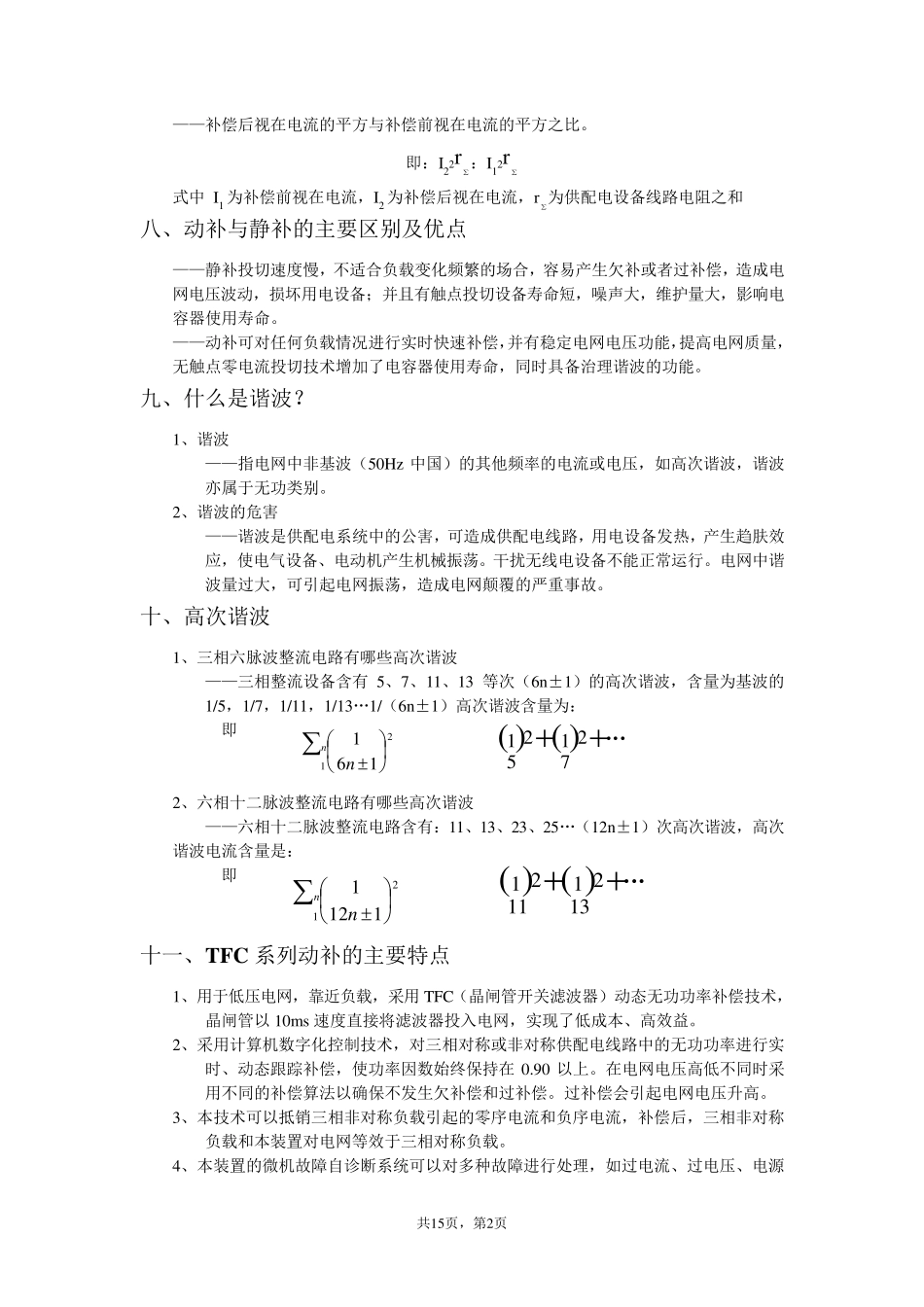

共15页，第1页 动态无功功率补偿基础知识 一、什么叫无功？ 电源能量与感性负载线圈中磁场能量或容性负载电容中的电场能量之间进行着可逆的能量交换而占有的电网容量叫无功，无功功率 表达式如下： 式中无功量 的单位为 Var（乏），线电压的单位为 V（伏），视在电流 I 单位为 A（安）。 二、无功及分类 1、感性无功：电流矢量滞后电压矢量 90 度， 如：电动机、变压器线圈、晶闸管变流设备等； 2、容性无功：电流矢量超前电压矢量 90 度， 如：电容器、电缆输配电线路、电力电子超前控制设备等； 3、基波无功：与电源频率相等的无功； 4、谐波无功：与电源频率不相等的无功。 三、什么是无功补偿？ 1、无功补偿： 指根据电网中的无功类型，人为地补偿容性无功或感性无功来抵消线路中的无功功率。 2、无功功率有那些危害： ——无功功率不做功，但占用电网容量和导线截面积，造成线路压降增大，使供配电设备过载，谐波无功使电网受到污染，甚至会引起电网振荡颠覆。 四、什么是动态无功补偿？ 1、动态无功补偿 根据电网中动态变化的无功量实时快速地进行补偿。 2、为什么要进行无功功率补偿 ——是为了减小供配电线路中往复交换的无功功率，提高供配电线路的利用率。 五、进行就地动补的意义是什么？ ——是能将用电设备至发电厂全程供配电设备、线路、都得到补偿，降损节能效果显著，特别是低压线路及变压器的损耗大幅度降低，企业和用户直接受益。 六、就地动补的有功节能是什么？ ——减小供配电设备线路损耗，变压器损耗等一切无功电流引起的发热功率。这部分损耗功率 Ps 可由下式表达： Ps=i2rΣ 式中 i 为视在电流，rΣ为供配电设备线路电阻和。 七、使用就地动补后线路损耗的节能比 sinU IQ QQ共15页，第2页 ——补偿后视在电流的平方与补偿前视在电流的平方之比。 即：I22rΣ：I12rΣ 式中 I1 为补偿前视在电流，I2 为补偿后视在电流，rΣ为供配电设备线路电阻之和 八、动补与静补的主要区别及优点 ——静补投切速度慢，不适合负载变化频繁的场合，容易产生欠补或者过补偿，造成电网电压波动，损坏用电设备；并且有触点投切设备寿命短，噪声大，维护量大，影响电容器使用寿命。 ——动补可对任何负载情况进行实时快速补偿，并有稳定电网电压功能，提高电网质量，无触点零电流投切技术增加了电容器使用寿命，同时具备治理谐波的功能。 九、什么是谐波？ 1、谐波 ——指电网...
