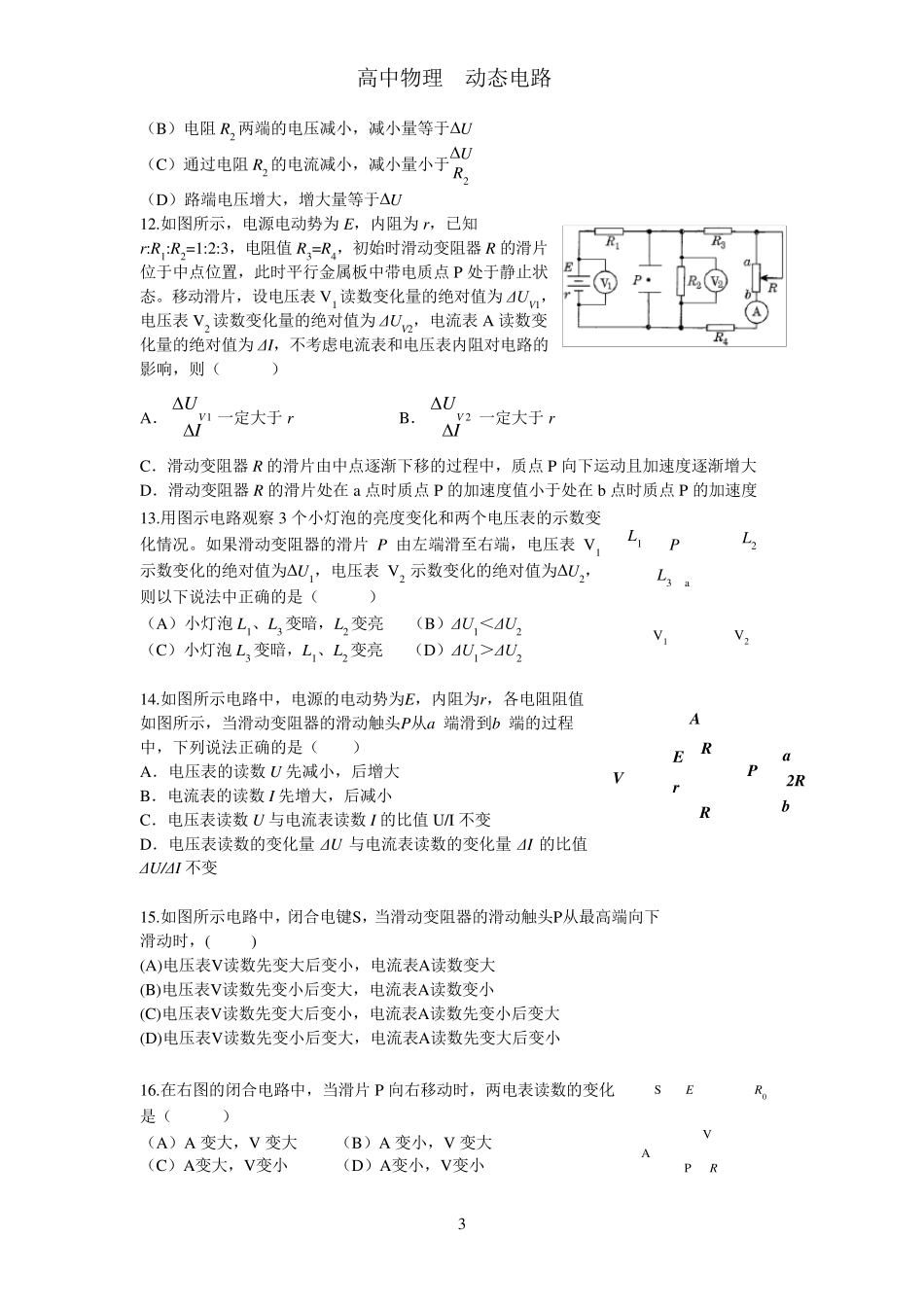

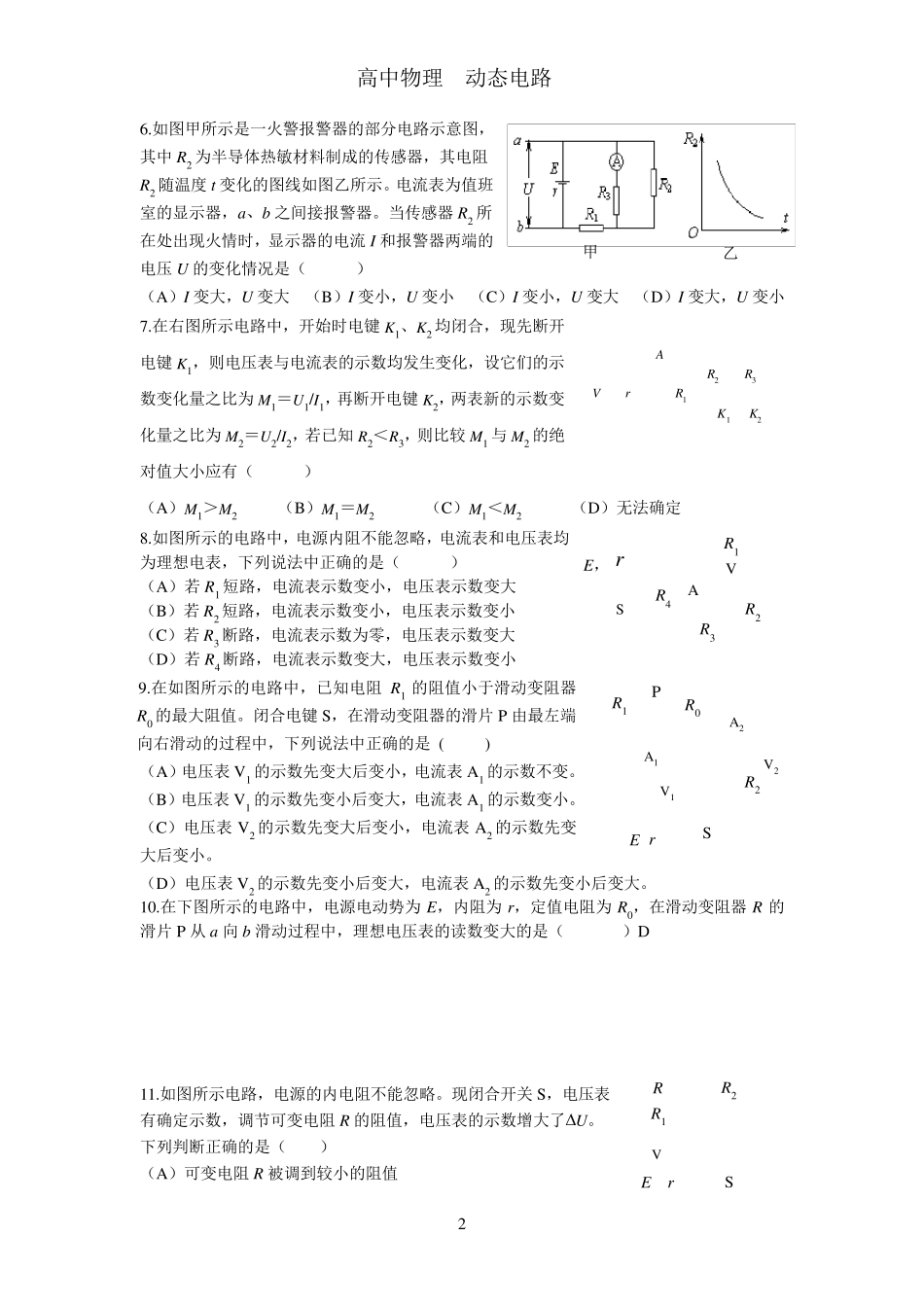

高中物理 动态电路 1 1.如图所示的电路中，R1、R2、R4 皆为定值 电阻，R3 为滑动变阻器，电源的电动势为 E，内阻为 r，设理想电流表的示数为 I，理想电压表的示数为 U，当滑动变阻器的滑臂向 a 端移动过程中（ ） （A）I 变大，U 变小 （B）I 变大，U 变大 （C）I 变小，U 变大 （D）I 变小，U 变小 2.在如图所示电路中，R1 是定值电阻，R2 是滑动变阻器，闭合电键 S，当 R2 的滑动触片 P 向下滑动时，四个理想电表的示数都发生变化，电流表、电压表的示数分别用 I、U1、U2、U3 表示，它们示数变化量的大小分别用 ΔI、ΔU1、ΔU2 和 ΔU3 表示．则下列分析判断不正确．．．的是（ ） （A）U1I 不变，ΔU1ΔI 不变 （B）U2I 变大，ΔU2ΔI 变大 （C）U2I 变大，ΔU2ΔI 不变 （D）U3I 变大，ΔU3ΔI 不变 3.下列四个电路中（各表均视为理想表），如果改变滑动变阻器阻值大小，能观察到电压表和电流表读数同时变大的图是：（ ） 4.在如图所示的电路中，E 为电源电动势，r为电源内阻，R1 和R3 均为定值电阻，R2 为滑动变阻器。当 R2 的滑动触点在 a 端时合上开关 S，此时三个电表 A1、A2 和 V 的示数分别为 I1、I2 和U。现将 R2 的滑动触点向 b 端移动，则三个电表示数的变化情况是（ ） A．I1 增大，I2 不变，U 增大 B．I1 减小，I2 增大，U 减小 C．I1 增大，I2 减小，U 增大 D．I1 减小，I2 不变，U 减小 5.如图所示电路中，不管电路的电阻如何变，流入电路的总电流 I 始终保持恒定。当滑动变阻器的滑动触头向上滑动时，电压表、电流表的读数变化量分别为△U、△I，则IU为（ ） （A）R0 （B）R1 （C）逐渐增大 （D）逐渐减小 A V a R3 A V A V A V A V A． B． D． C． R1 A2 V A1 R2 R3 S E,r a b V A R2 R0 R1 I 高中物理 动态电路 2 6.如图甲所示是一火警报警器的部分电路示意图，其中R2 为半导体热敏材料制成的传感器，其电阻R2 随温度t变化的图线如图乙所示。电流表为值班室的显示器，a、b 之间接报警器。当传感器R2 所在处出现火情时，显示器的电流I 和报警器两端的电压 U 的变化情况是（ ） （A）I 变大，U 变大 （B）I 变小，U 变小 （C）I 变小，U 变大 （D）I 变大，U 变小 7.在右图所示电路中，开始时电键 K1、K2 均闭合，现先断开电键 K1，则电压表与电流表的...
