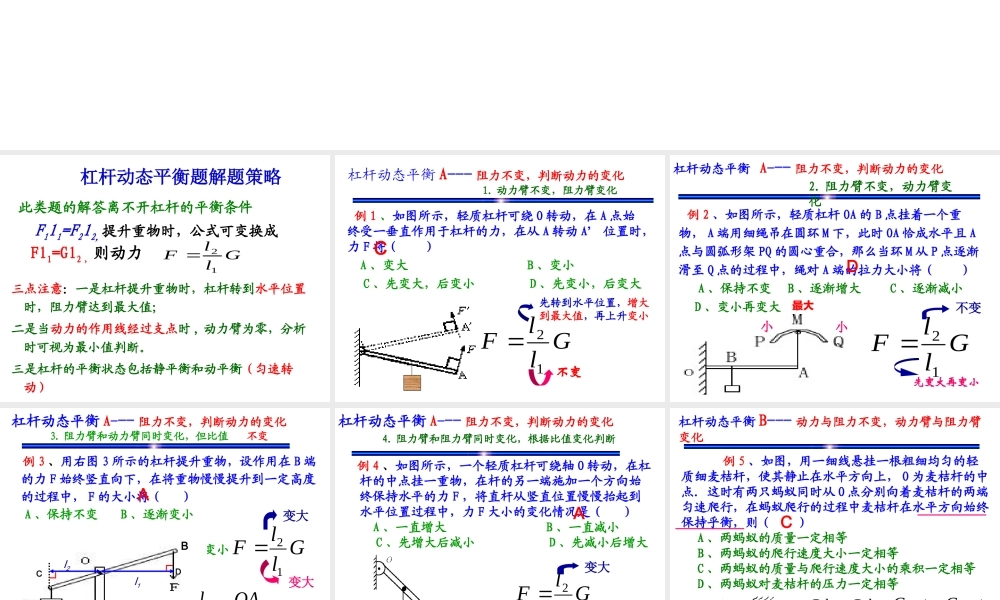

杠杆动态平衡题解题策略此类题的解答离不开杠杆的平衡条件 F1l1=F2l2, 提升重物时，公式可变换成Fl1=Gl2 ，则动力GllF12三点注意：一是杠杆提升重物时，杠杆转到水平位置时，阻力臂达到最大值；二是当动力的作用线经过支点时 , 动力臂为零，分析时可视为最小值判断。三是杠杆的平衡状态包括静平衡和动平衡（匀速转动）杠杆动态平衡 A--- 阻力不变，判断动力的变化 1. 动力臂不变，阻力臂变化 例 1 、如图所示，轻质杠杆可绕 O 转动，在 A 点始终受一垂直作用于杠杆的力，在从 A 转动 A’ 位置时，力 F 将（ ） A 、变大 B 、变小 C 、先变大，后变小 D 、先变小，后变大 CGllF12不变先转到水平位置，增大到最大值，再上升变小杠杆动态平衡 A--- 阻力不变，判断动力的变化 2. 阻力臂不变，动力臂变化 例 2 、如图所示，轻质杠杆 OA 的 B 点挂着一个重物， A 端用细绳吊在圆环 M 下，此时 OA 恰成水平且 A点与圆弧形架 PQ 的圆心重合，那么当环 M 从 P 点逐渐滑至 Q 点的过程中，绳对 A 端的拉力大小将（ ） A 、保持不变 B 、逐渐增大 C 、逐渐减小 D 、变小再变大GllF12D最大小小不变先变大再变小杠杆动态平衡 A--- 阻力不变，判断动力的变化 3. 阻力臂和动力臂同时变化，但比值 例 3 、用右图 3 所示的杠杆提升重物，设作用在 B 端的力 F 始终竖直向下，在将重物慢慢提升到一定高度的过程中， F 的大小将（ ） A 、保持不变 B 、逐渐变小 C 、逐渐变大 D 、先变大，后变小 B Gl1l2DGllF12OBOAll 12AC变大变大比值不变不变杠杆动态平衡 A--- 阻力不变，判断动力的变化 4. 阻力臂和阻力臂同时变化，根据比值变化判断 例 4 、如图所示，一个轻质杠杆可绕轴 O 转动，在杠杆的中点挂一重物，在杆的另一端施加一个方向始终保持水平的力 F ，将直杆从竖直位置慢慢抬起到水平位置过程中，力 F 大小的变化情况是 ( ) A 、一直增大 B 、一直减小 C 、先增大后减小 D 、先减小后增大GllF12A变大变小，达到最小值杠杆动态平衡 B--- 动力与阻力不变，动力臂与阻力臂变化 例 5 、如图，用一细线悬挂一根粗细均匀的轻质细麦桔杆，使其静止在水平方向上， O 为麦桔杆的中点．这时有两只蚂蚁同时从 O 点分别向着麦桔杆的两端匀速爬行，在蚂蚁爬行的过程中麦桔杆在水平方向始终保持乎衡，则（ ） A 、两蚂蚁的质...
