励磁系统故障处理_avr

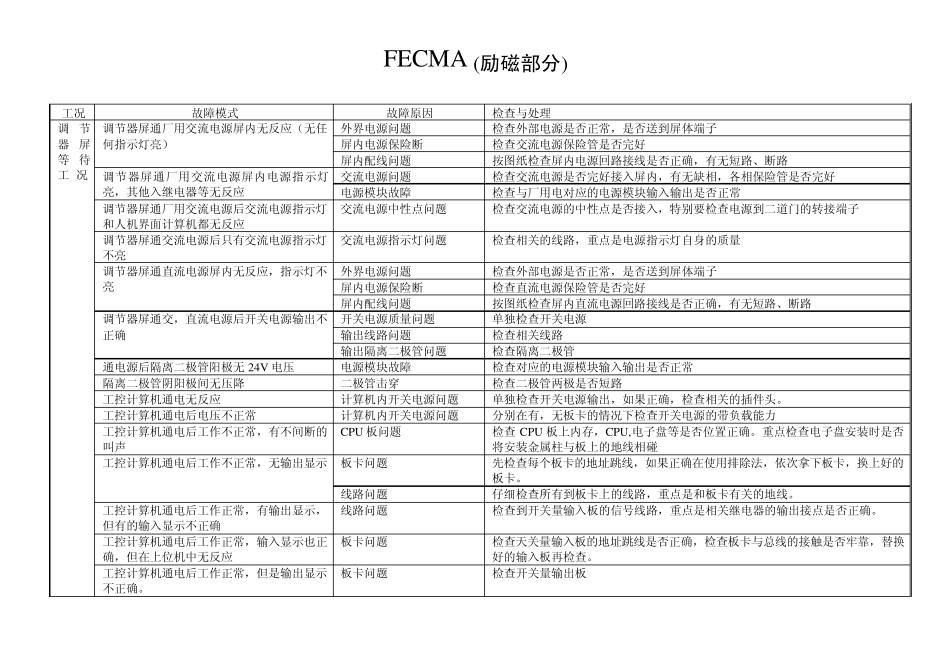

励磁系统故障处理_avr_第1页
1/8

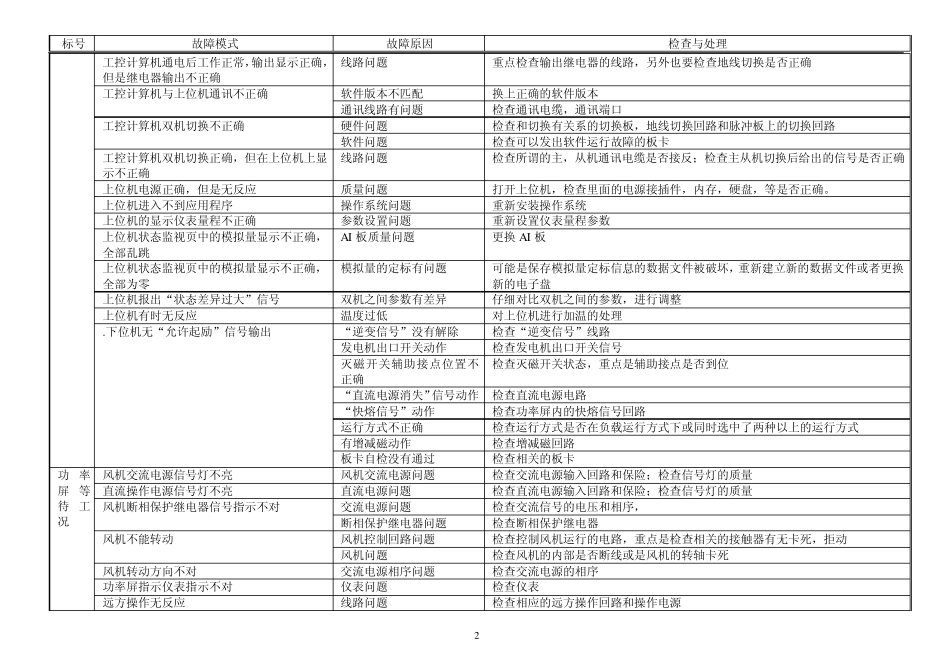

励磁系统故障处理_avr_第2页
2/8
励磁系统故障处理_avr_第3页
3/8
FECMA (励磁部分) 工况 故障模式 故障原因 检查与处理 调节器屏等待工 况 调节器屏通厂用交流电源屏内无反应(无任何指示灯亮) 外界电源问题 检查外部电源是否正常,是否送到屏体端子 屏内电源保险断 检查交流电源保险管是否完好 屏内配线问题 按图纸检查屏内电源回路接线是否正确,有无短路、断路 调节器屏通厂用交流电源屏内电源指示灯亮,其他入继电器等无反应 交流电源问题 检查交流电源是否完好接入屏内,有无缺相,各相保险管是否完好 电源模块故障 检查与厂用电对应的电源模块输入输出是否正常 调节器屏通厂用交流电源后交流电源指示灯和人机界面计算机都无反应 交流电源中性点问题 检查交流电源的中性点是否接入,特别要检查电源到二道门的转接端子 调节器屏通交流电源后只有交流电源指示灯不亮 交流电源指示灯问题 检查相关的线路,重点是电源指示灯自身的质量 调节器屏通直流电源屏内无反应,指示灯不亮 外界电源问题 检查外部电源是否正常,是否送到屏体端子 屏内电源保险断 检查直流电源保险管是否完好 屏内配线问题 按图纸检查屏内直流电源回路接线是否正确,有无短路、断路 调节器屏通交,直流电源后开关电源输出不正确 开关电源质量问题 单独检查开关电源 输出线路问题 检查相关线路 输出隔离二极管问题 检查隔离二极管 通电源后隔离二极管阳极无24V 电压 电源模块故障 检查对应的电源模块输入输出是否正常 隔离二极管阴阳极间无压降 二极管击穿 检查二极管两极是否短路 工控计算机通电无反应 计算机内开关电源问题 单独检查开关电源输出,如果正确,检查相关的插件头。 工控计算机通电后电压不正常 计算机内开关电源问题 分别在有,无板卡的情况下检查开关电源的带负载能力 工控计算机通电后工作不正常,有不间断的叫声 CPU 板问题 检查CPU 板上内存,CPU ,电子盘等是否位置正确。重点检查电子盘安装时是否将安装金属柱与板上的地线相碰 工控计算机通电后工作不正常,无输出显示 板卡问题 先检查每个板卡的地址跳线,如果正确在使用排除法,依次拿下板卡,换上好的板卡。 线路问题 仔细检查所有到板卡上的线路,重点是和板卡有关的地线。 工控计算机通电后工作正常,有输出显示,但有的输入显示不正确 线路问题 检查到开关量输入板的信号线路,重点是相关继电器的输出接点是否正确。 工控计算机通电后工作正常,输入显示也正确,但在上位机中无反应 板卡问...
