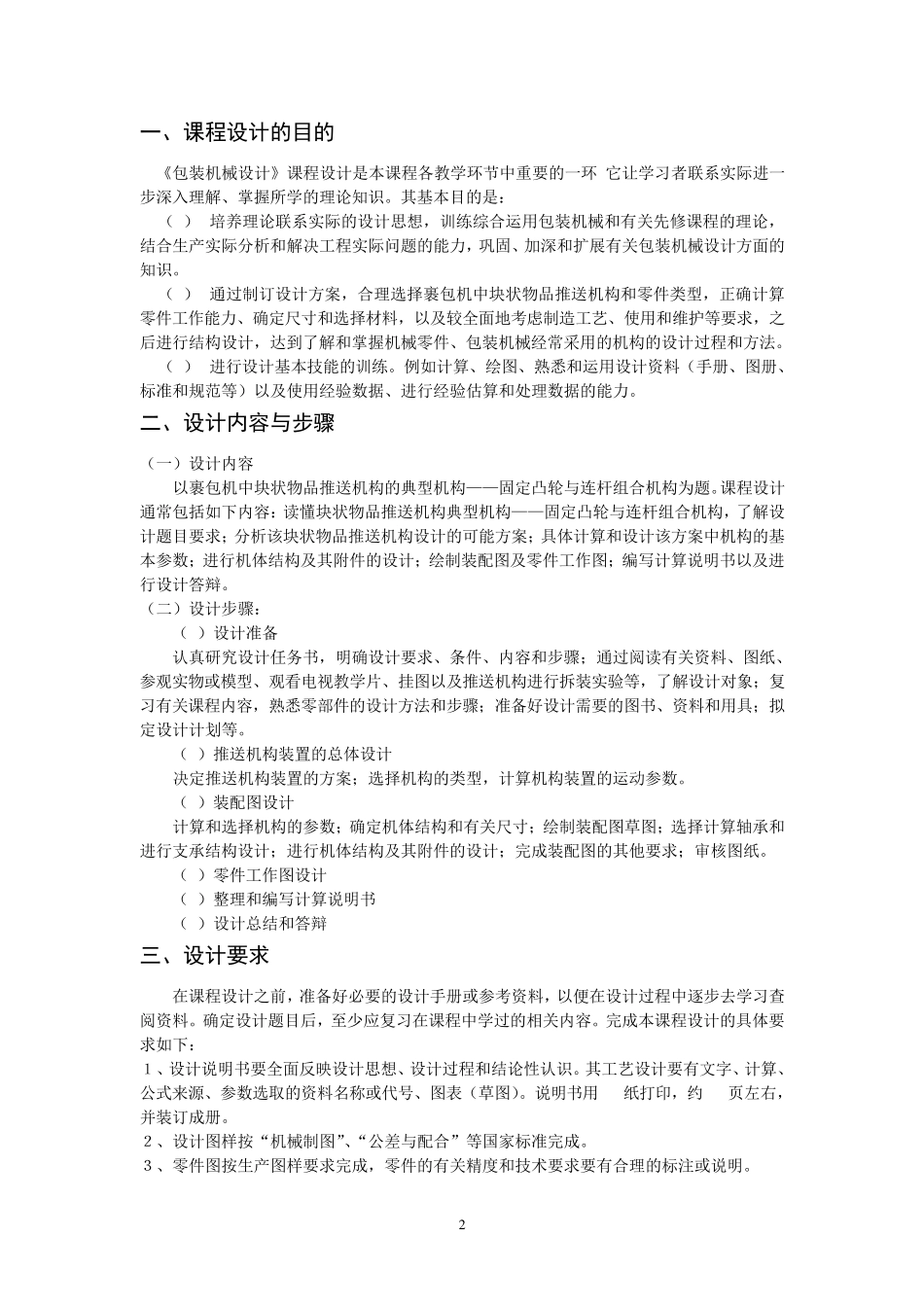

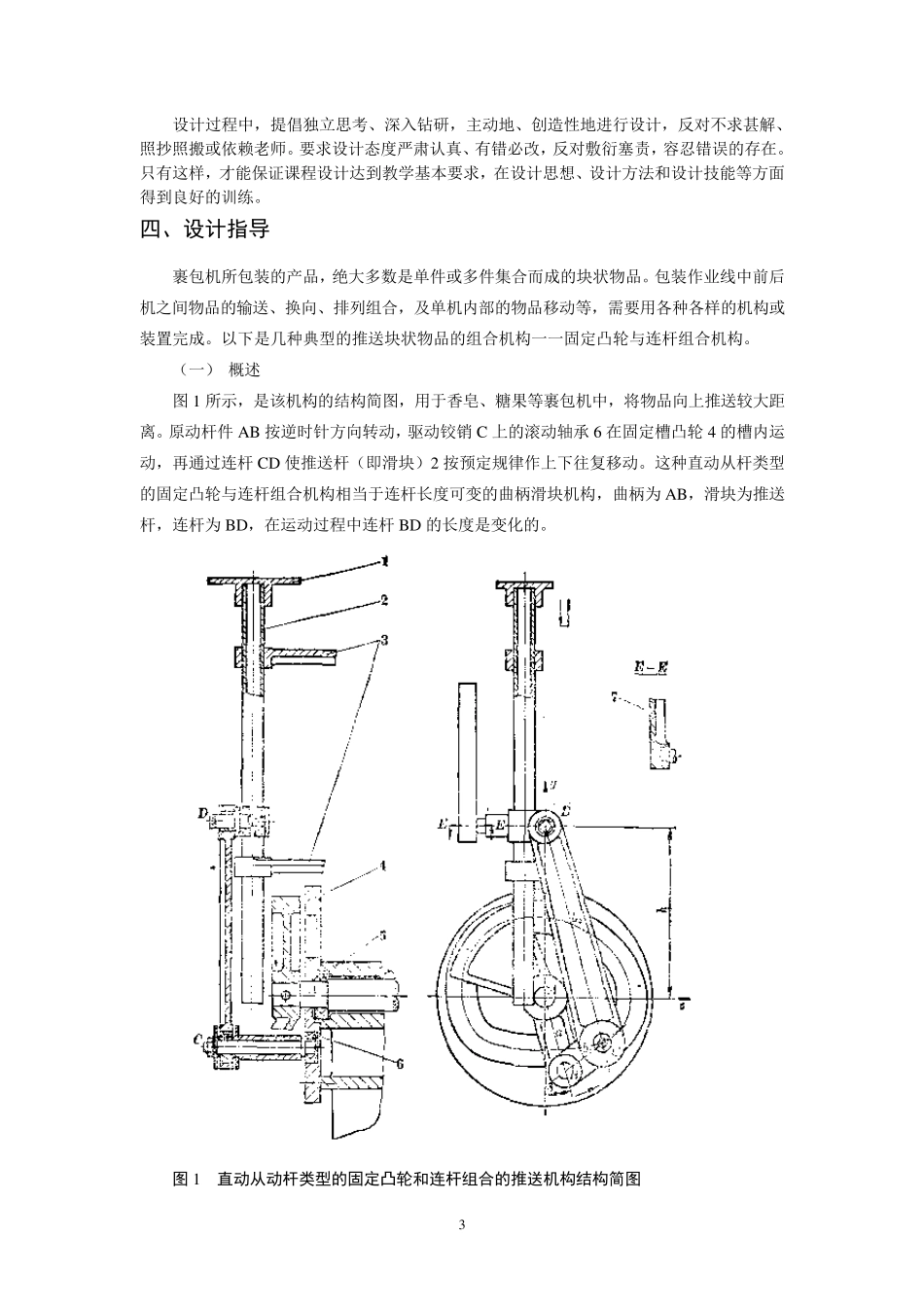

包装机械设计课程设计指导书（1 ） 机械工程学院 2 0 1 1 年八月 2 一、课程设计的目的 《包装机械设计》课程设计是本课程各教学环节中重要的一环,它让学习者联系实际进一步深入理解、掌握所学的理论知识。其基本目的是： （1） 培养理论联系实际的设计思想，训练综合运用包装机械和有关先修课程的理论，结合生产实际分析和解决工程实际问题的能力，巩固、加深和扩展有关包装机械设计方面的知识。 （2） 通过制订设计方案，合理选择裹包机中块状物品推送机构和零件类型，正确计算零件工作能力、确定尺寸和选择材料，以及较全面地考虑制造工艺、使用和维护等要求，之后进行结构设计，达到了解和掌握机械零件、包装机械经常采用的机构的设计过程和方法。 （3） 进行设计基本技能的训练。例如计算、绘图、熟悉和运用设计资料（手册、图册、标准和规范等）以及使用经验数据、进行经验估算和处理数据的能力。 二、设计内容与步骤 （一）设计内容 以裹包机中块状物品推送机构的典型机构——固定凸轮与连杆组合机构为题。课程设计通常包括如下内容：读懂块状物品推送机构典型机构——固定凸轮与连杆组合机构，了解设计题目要求；分析该块状物品推送机构设计的可能方案；具体计算和设计该方案中机构的基本参数；进行机体结构及其附件的设计；绘制装配图及零件工作图；编写计算说明书以及进行设计答辩。 （二）设计步骤： （1）设计准备 认真研究设计任务书，明确设计要求、条件、内容和步骤；通过阅读有关资料、图纸、参观实物或模型、观看电视教学片、挂图以及推送机构进行拆装实验等，了解设计对象；复习有关课程内容，熟悉零部件的设计方法和步骤；准备好设计需要的图书、资料和用具；拟定设计计划等。 （2）推送机构装置的总体设计 决定推送机构装置的方案；选择机构的类型，计算机构装置的运动参数。 （3）装配图设计 计算和选择机构的参数；确定机体结构和有关尺寸；绘制装配图草图；选择计算轴承和进行支承结构设计；进行机体结构及其附件的设计；完成装配图的其他要求；审核图纸。 （4）零件工作图设计 （5）整理和编写计算说明书 （6）设计总结和答辩 三、设计要求 在课程设计之前，准备好必要的设计手册或参考资料，以便在设计过程中逐步去学习查阅资料。确定设计题目后，至少应复习在课程中学过的相关内容。完成本课程设计的具体要求如下： １、设计说明书要全面反映设计思想、设计过程和结论性认识。其工艺设...
