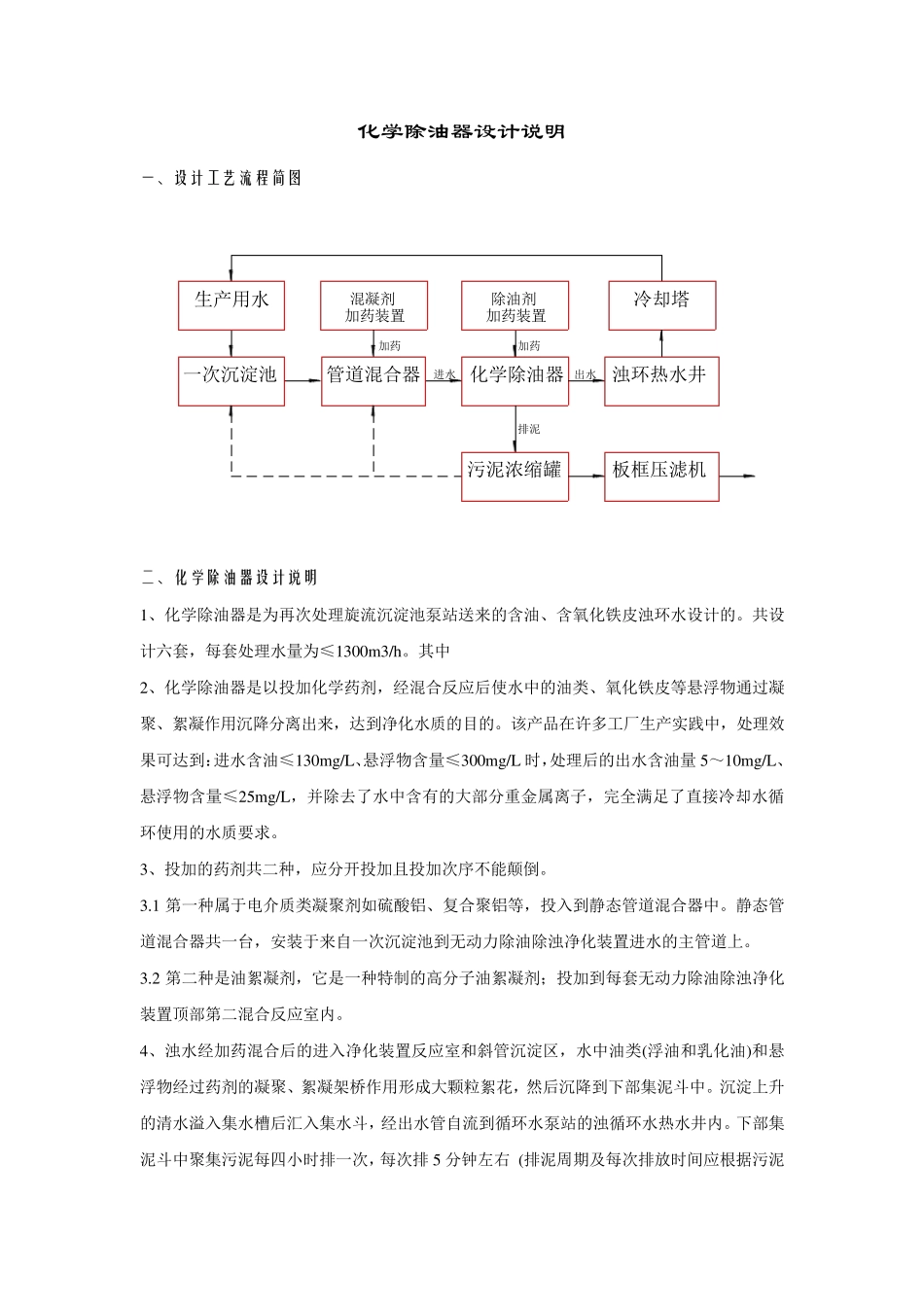

化学除油器设计说明 一、设计工艺流程简图 生产用水一次沉淀池管道混合器化学除油器浊环热水井冷却塔混凝剂加药装置加药装置除油剂污泥浓缩罐板框压滤机排泥进水出水加药加药二、化学除油器设计说明 1、化学除油器是为再次处理旋流沉淀池泵站送来的含油、含氧化铁皮浊环水设计的。共设计六套，每套处理水量为≤1300m 3/h。其中 2、化学除油器是以投加化学药剂，经混合反应后使水中的油类、氧化铁皮等悬浮物通过凝聚、絮凝作用沉降分离出来，达到净化水质的目的。该产品在许多工厂生产实践中，处理效果可达到：进水含油≤130m g/L、悬浮物含量≤300m g/L 时，处理后的出水含油量5～10m g/L、悬浮物含量≤25m g/L，并除去了水中含有的大部分重金属离子，完全满足了直接冷却水循环使用的水质要求。 3、投加的药剂共二种，应分开投加且投加次序不能颠倒。 3.1 第一种属于电介质类凝聚剂如硫酸铝、复合聚铝等，投入到静态管道混合器中。静态管道混合器共一台，安装于来自一次沉淀池到无动力除油除浊净化装置进水的主管道上。 3.2 第二种是油絮凝剂，它是一种特制的高分子油絮凝剂；投加到每套无动力除油除浊净化装置顶部第二混合反应室内。 4、浊水经加药混合后的进入净化装置反应室和斜管沉淀区，水中油类(浮油和乳化油)和悬浮物经过药剂的凝聚、絮凝架桥作用形成大颗粒絮花，然后沉降到下部集泥斗中。沉淀上升的清水溢入集水槽后汇入集水斗，经出水管自流到循环水泵站的浊循环水热水井内。下部集泥斗中聚集污泥每四小时排一次，每次排 5 分钟左右 (排泥周期及每次排放时间应根据污泥量酌情控制)，排出的污泥经排泥沟排至泥浆坑。 5、净化装置只要投入运行，每到规定排泥时间一定要进行排泥，而且保证排放时间；不能由于泥浆坑液位及其他条件限制而随意缩短排泥周期、排放时间。 6、在每组排泥管手动蝶阀和电动蝶阀之间接出三通管及手动蝶阀,并接上压力水管，如果排泥管路堵塞时可用压力水进行冲洗，排除故障。 7、斜管填料是净化处理的核心部分，对其维护得好坏也直接影响设备运行效果。设备顶部中心应设置压力水冲洗管（配软管），使用时应制定制度，定期（一个月）、不定期（检修、事故停机时）对斜管填料进行冲刷清洗。冲洗时先停止设备进水，将设备内存水排放到斜管填料底部，用压力水软管对准蜂窝斜管孔倾斜方向自上至下冲洗即可，脱落污垢应及时利用排泥系统（手动）排出体外。 三、加药装置设计说明 1、加药装置是配套...
