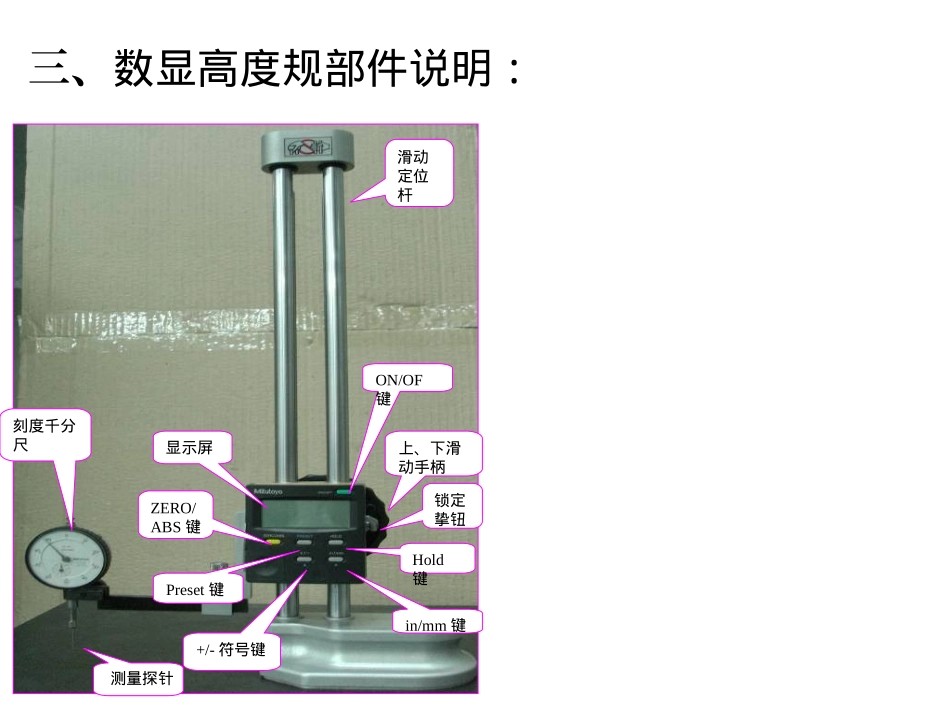

数显高度规操作指导书一、控制目的指导使用者正确操作数显高度规,特制定本操作指引书。二、适用范围适用于本公司(日本Mitutoyo)牌数显高度规测量用。三、数显高度规部件说明:滑动定位杆ON/OF键刻度千分尺显示屏上、下滑动手柄锁定挚钮ZERO/ABS键in/mm键+/-符号键Hold键Preset键测量探针四、部件注释:a、滑动定位杆---固定机身平行上、下滑动﹔b、显示屏---显示所测量、转换、调试的数据﹔c、ON/OFF键---开启及关闭显示屏电源﹔d、HOLD键---锁定测出数据不易变动﹔e、IN/MM键---公制及英制相互转换﹔f、ZERO/ABS键---‘使原数据削除并归为0’﹔g、PRESET键---恢复显示屏数据,双击归0﹔h、+/-键---正数及负数转换﹔i、千分尺---辅助高度规测量精确度﹔j、探针---测量高度及深度﹔五、操作指引5.1测量前准备:首先将需测部品平放在大理石平台上或固定在夹具上,根据产品图纸待测量相应位置。5.2开机:“轻单击电源开关ON/OFF”键,当显示屏“上显示0.00mm”字样表示已开机,再将固定挚钮反时针方向转动示为松开易上、下滑动。开机显示反时针转动此挚钮---松开5.3按顺序进行测量:5.3.1将需测量的部品平移到数显高度规的千分尺探针下面,测柱子高度以柱子底部平面为基准面,测孔深度则以柱子最高平面为基准面,慢慢转动滑动手柄使探针头贴紧在产品基准面上,并观察千分尺的指针有顺时针方向转动及探针有上升约(0.3--0.5mm)及止。转动滑动手柄使探针头贴紧产品基准平面反时针转动为-上升顺时针转动为-下降5.3.2‘、慢慢转动千分尺外框使指针对准0’刻度位置,‘再轻按ZERO/ABS’‘键将原数据归0.00’。转动千分尺外框使指针‘对准0’位置屏暮显示‘为0.00’轻按ZERO/ABS键将原显‘示数据归0’5.3.3、慢慢转动滑动手柄使探针头上升到产品需测位顶部,再调试滑动手柄使探针头平贴需测部位的平面上,千分尺的指‘针对准0’刻度位置即可停止,此时显示屏上所显示的数值就‘是实测量的数值,再按HOLD’键锁定实测数据并记录。转动手柄上升探针,使探针头紧压需测位顶部面,千分尺的指针必‘须对准0’刻度位‘单击HOLD’键锁定实测数据并记录5.3.4、重复上述(5.3.1、5.3.2、5.3.3)测量方法5次以上确保测量的准确度并记录每次实测数据。5.4测量结束关机:‘将已测量的部品取出,轻单击ON/OFF’键关闭电源,再顺时针转动固定挚钮锁紧机身,使机身不易上、下滑动,套上防护罩并规位放置。取出部品,轻‘单击ON/OFF’键关闭电源顺时针转动固定挚钮锁紧机身戴上防护罩并规位放好六、注意事项6.1测量完毕后必须关闭电源﹔6.2测量完毕后必须锁紧固定挚钮﹔6.3搬动高度规时不可抓滑动定位杆﹔6.4必须有专人保养并记录﹔
