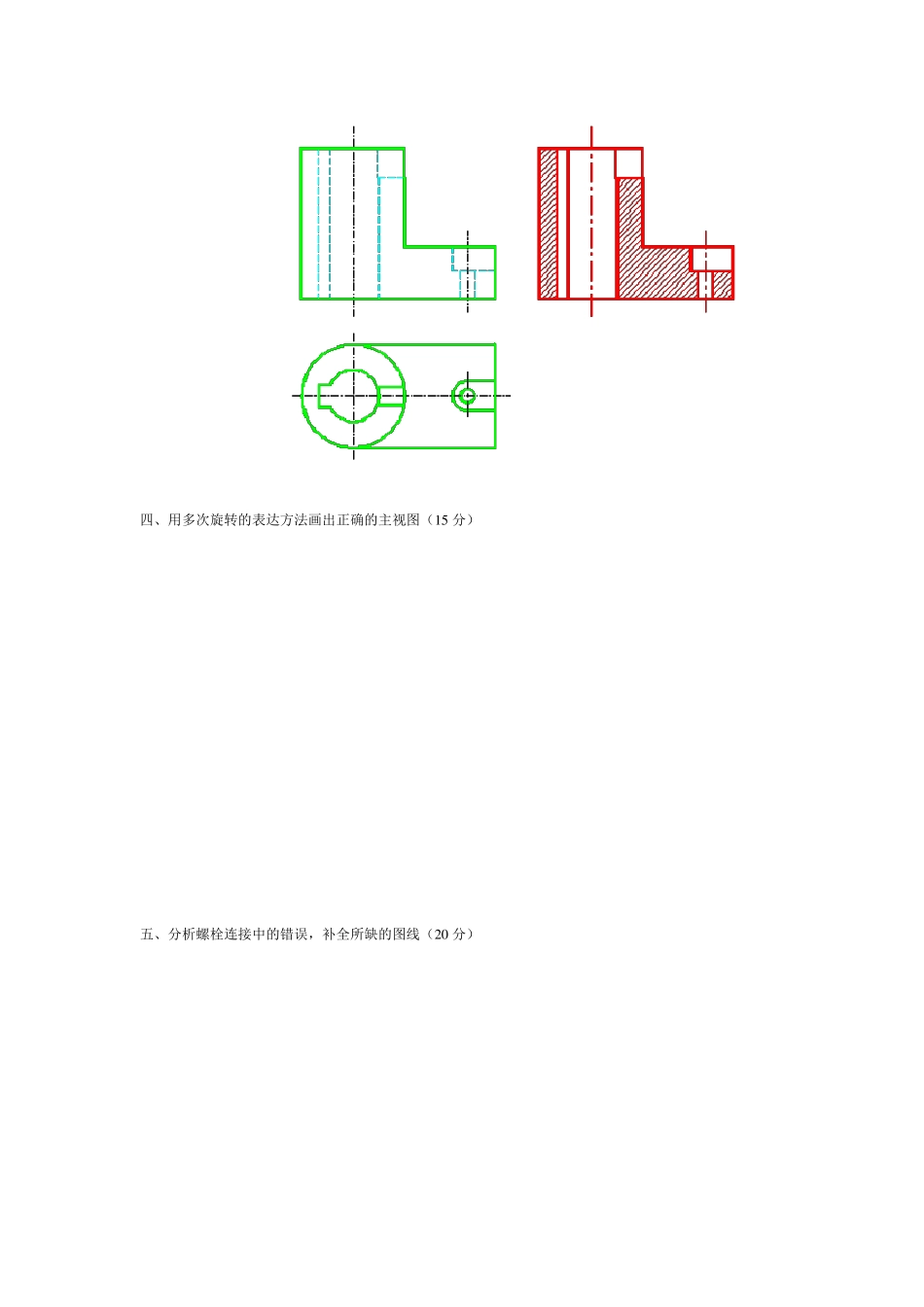

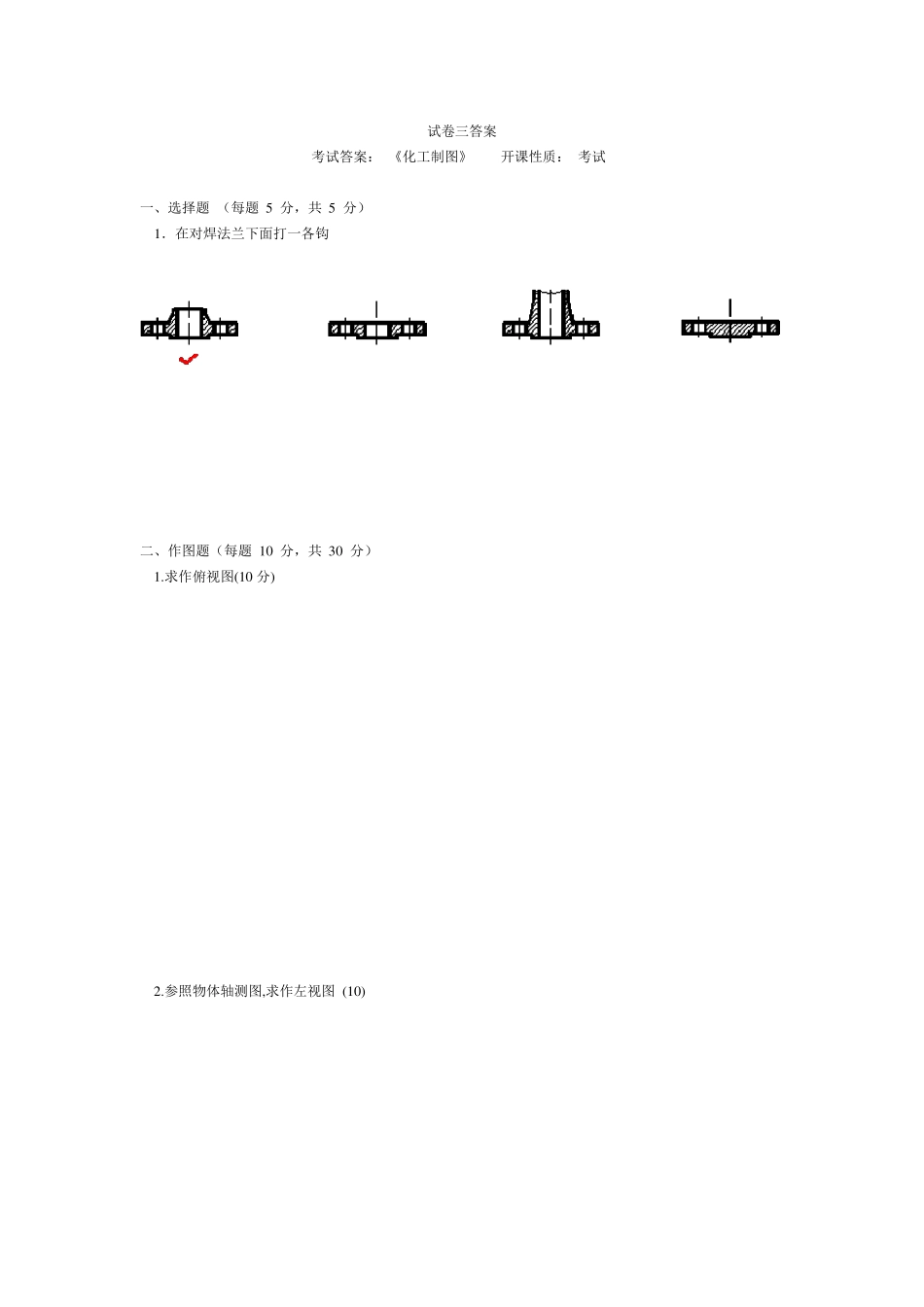

试卷三答案 考试答案： 《化工制图》 开课性质： 考试 一、选择题 （每题 5 分，共 5 分） 1 ．在对焊法兰下面打一各钩 二、作图题（每题 1 0 分，共 3 0 分） 1 .求作俯视图(1 0 分) 2 .参照物体轴测图,求作左视图 (1 0 ) 3 .补全剖视图上的缺线(1 0 分) 三、将主视图画成全剖视图（1 0 分） 四、用多次旋转的表达方法画出正确的主视图（1 5 分） 五、分析螺栓连接中的错误，补全所缺的图线（2 0 分） 六、看懂冷凝器装配图，回答下列问题（20 分） 1. 图上零件编号共有 26 种,属于标准化零部件有 12 种,接管口有 7 个。 2. 装配图采用了 2 个基本视图。一个是主视图。另一个是 右 视图。主视图采用的是 全剖 的表达方法,右视图采用的是 半剖 的表达方法。 3. A—A 剖视图表达了 s 型和 F 型鞍式支座，其结构的 螺栓孔 不同，为什么？因为热胀冷缩的原因。 4. 图样中采用了 1 个局部放大图,主要表达了 封头 和 管板 以及 换热管的连接方法 。 5. 该冷凝器共有 98 根管子。管内走 水 。管外走 料气 。 6. 冷凝器的内经为 400 ，外经为 408 ;该设备总长为 1840 , 总高为 710 。 7. 换热管的长度为 1510 ,壁厚为 2.5 。 8. 试解释“法兰 30-1.6”(件 14)的含义。 法兰： 连接管子或 容器的零件。 30: 法兰的公称直径 。 1.6: 法兰的公称压力。
