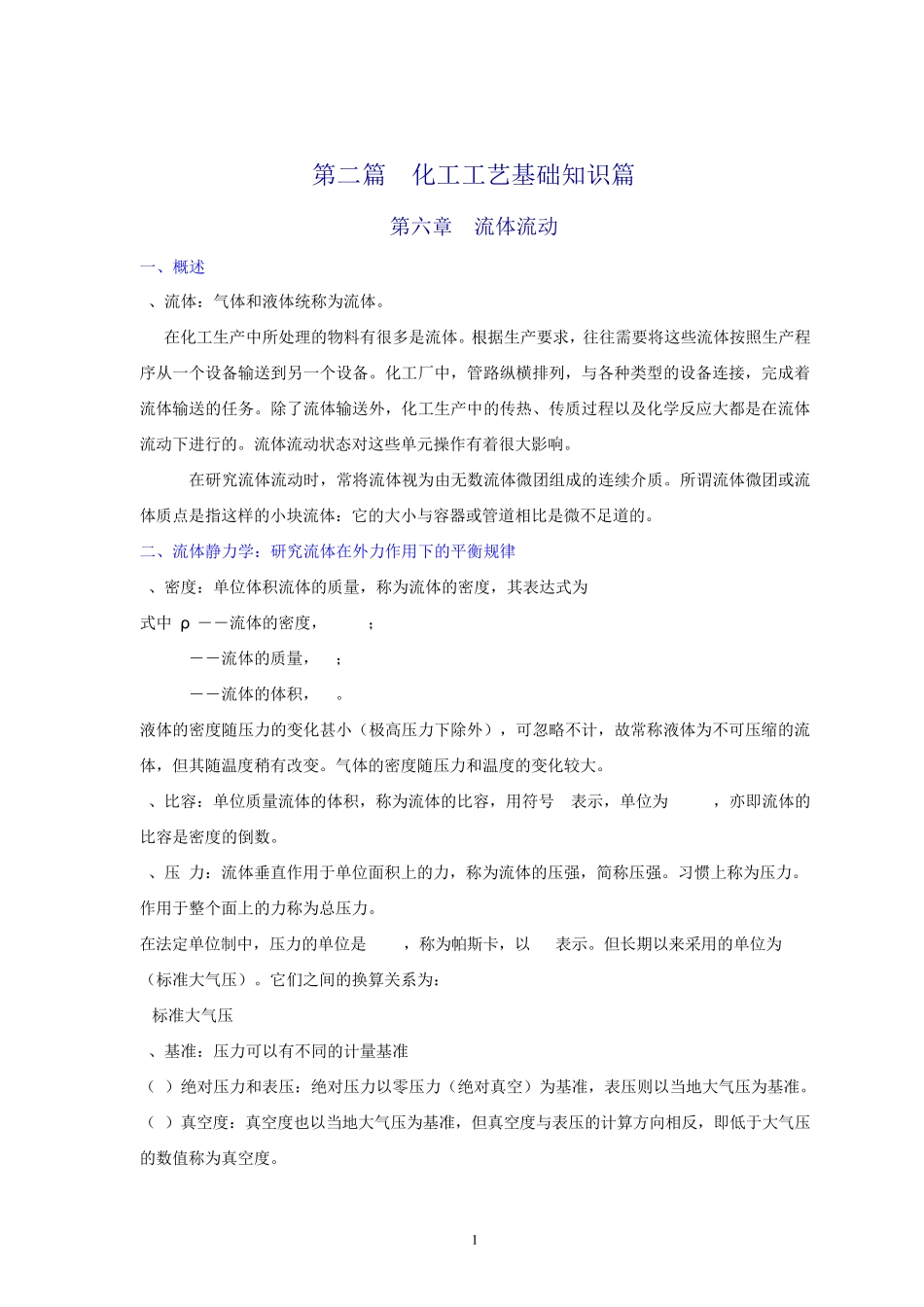

1 第二篇 化工工艺基础知识篇 第六章 流体流动 一、概述 1、流体：气体和液体统称为流体。 在化工生产中所处理的物料有很多是流体。根据生产要求，往往需要将这些流体按照生产程序从一个设备输送到另一个设备。化工厂中，管路纵横排列，与各种类型的设备连接，完成着流体输送的任务。除了流体输送外，化工生产中的传热、传质过程以及化学反应大都是在流体流动下进行的。流体流动状态对这些单元操作有着很大影响。 在研究流体流动时，常将流体视为由无数流体微团组成的连续介质。所谓流体微团或流体质点是指这样的小块流体：它的大小与容器或管道相比是微不足道的。 二、流体静力学：研究流体在外力作用下的平衡规律 1、密度：单位体积流体的质量，称为流体的密度，其表达式为 式中 ρ ――流体的密度，kg/m3； m――流体的质量，kg； V――流体的体积，m3。 液体的密度随压力的变化甚小（极高压力下除外），可忽略不计，故常称液体为不可压缩的流体，但其随温度稍有改变。气体的密度随压力和温度的变化较大。 2、比容：单位质量流体的体积，称为流体的比容，用符号 v表示，单位为 m3/kg，亦即流体的比容是密度的倒数。 3、压 力：流体垂直作用于单位面积上的力，称为流体的压强，简称压强。习惯上称为压力。 作用于整个面上的力称为总压力。 在法定单位制中，压力的单位是 N/m2，称为帕斯卡，以 Pa表示。但长期以来采用的单位为 atm（标准大气压）。它们之间的换算关系为： 1标准大气压(atm)=101300Pa=760mmHg 4、基准：压力可以有不同的计量基准 （1）绝对压力和表压：绝对压力以零压力（绝对真空）为基准，表压则以当地大气压为基准。 （2）真空度：真空度也以当地大气压为基准，但真空度与表压的计算方向相反，即低于大气压的数值称为真空度。 2 它与绝对压力的关系，可用下式表示 表压＝绝对压力－大气压力 当被测流体的绝对压力小于大气压时，其低于大气压的数值称为真空度（vacuum），即 真空度＝大气压力－绝对压力 注意，此处的大气压力均应指当地大气压。在本章中如不加说明时均可按标准大气压计算。 绝对压力、表压和真空度的关系，如图所示。 三、管内流体流动规律 1：流量与流速 （一）流量 （1） 体积流量：单位时间内流体流经管道任一截面的体积，称为体积流量，以 V表示，其单位为m3/s。 （2） 质量流量： 单位时间内流体流经管道任一截面的质量，称为质量流量以 G表示，其单位为kg...
