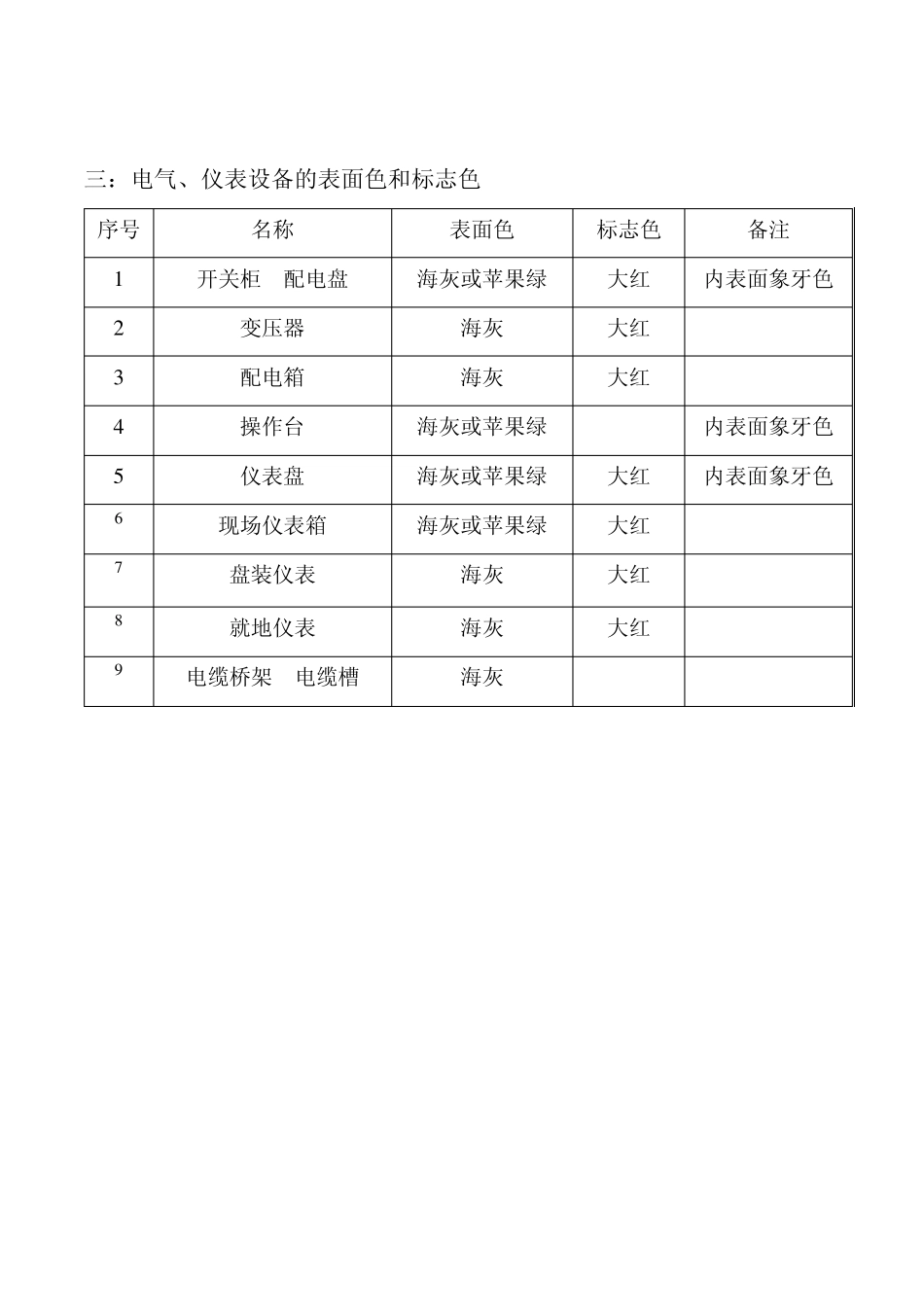

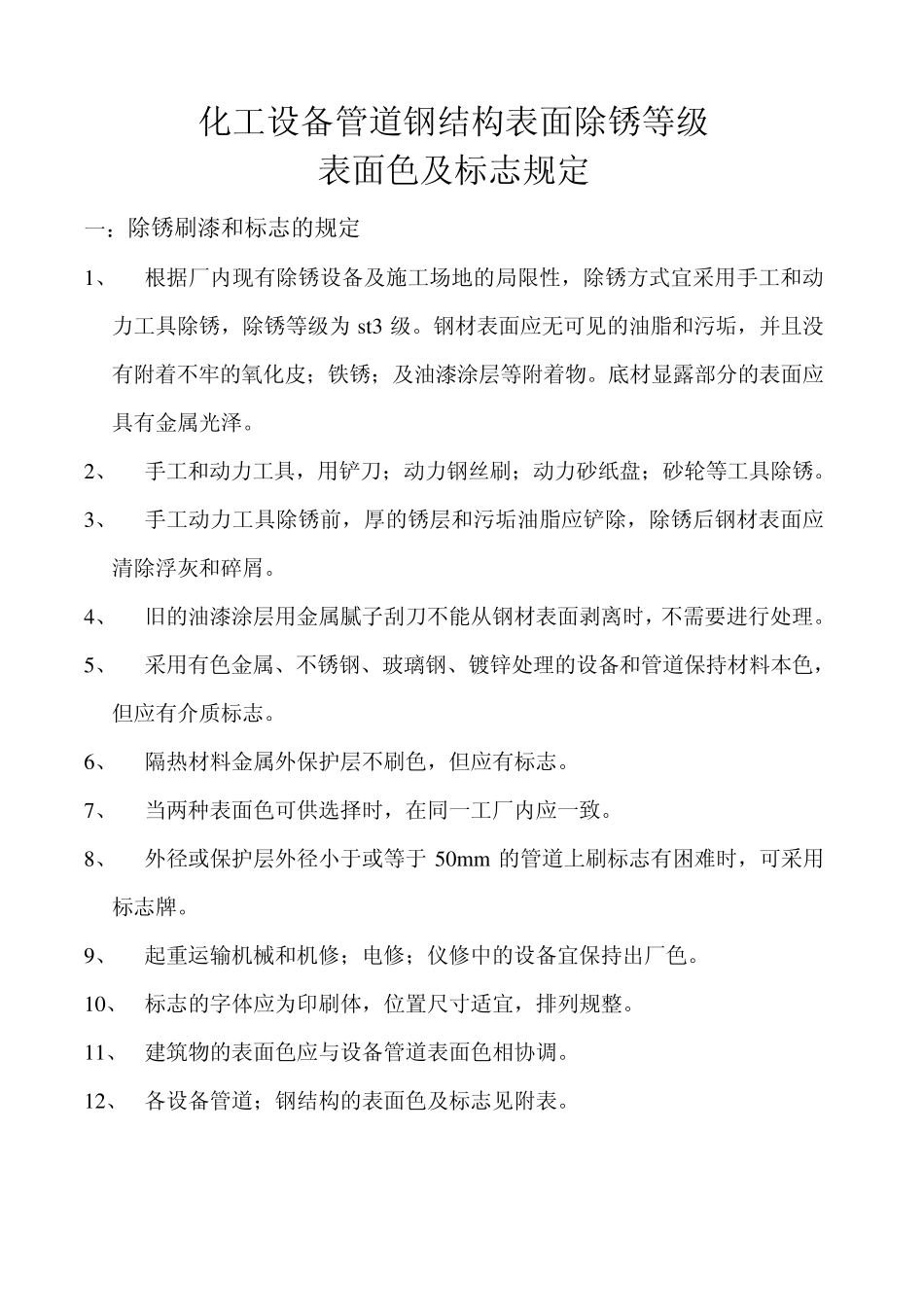

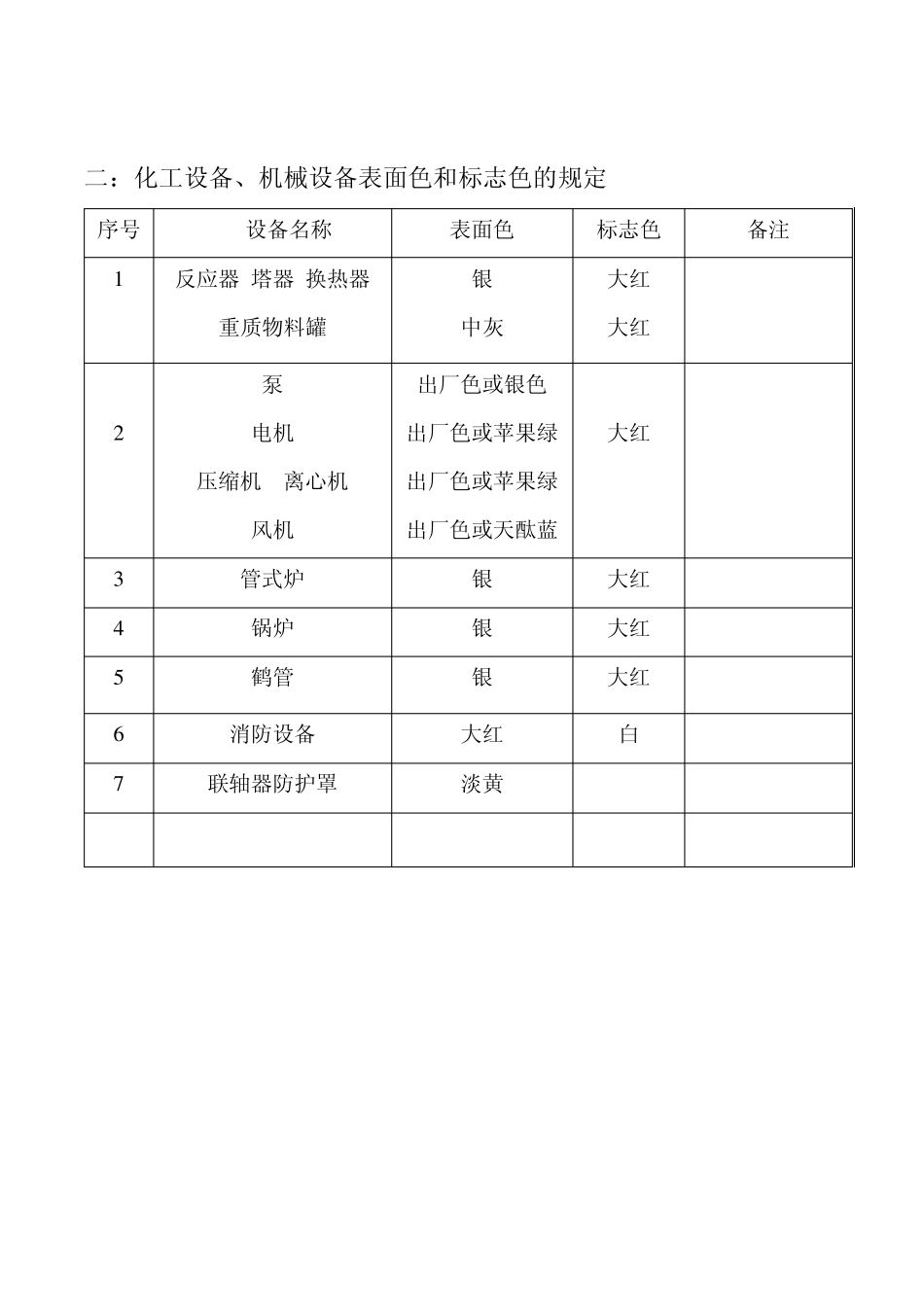

化工设备管道钢结构表面除锈等级 表面色及标志规定 一：除锈刷漆和标志的规定 1、 根据厂内现有除锈设备及施工场地的局限性，除锈方式宜采用手工和动力工具除锈，除锈等级为 st3 级。钢材表面应无可见的油脂和污垢，并且没有附着不牢的氧化皮；铁锈；及油漆涂层等附着物。底材显露部分的表面应具有金属光泽。 2、 手工和动力工具，用铲刀；动力钢丝刷；动力砂纸盘；砂轮等工具除锈。 3、 手工动力工具除锈前，厚的锈层和污垢油脂应铲除，除锈后钢材表面应清除浮灰和碎屑。 4、 旧的油漆涂层用金属腻子刮刀不能从钢材表面剥离时，不需要进行处理。 5、 采用有色金属、不锈钢、玻璃钢、镀锌处理的设备和管道保持材料本色，但应有介质标志。 6、 隔热材料金属外保护层不刷色，但应有标志。 7、 当两种表面色可供选择时，在同一工厂内应一致。 8、 外径或保护层外径小于或等于 50mm 的管道上刷标志有困难时，可采用标志牌。 9、 起重运输机械和机修；电修；仪修中的设备宜保持出厂色。 10、 标志的字体应为印刷体，位置尺寸适宜，排列规整。 11、 建筑物的表面色应与设备管道表面色相协调。 12、 各设备管道；钢结构的表面色及标志见附表。 二：化工设备、机械设备表面色和标志色的规定 序号 设备名称 表面色 标志色 备注 1 反应器 塔器 换热器 重质物料罐 银 中灰 大红 大红 2 泵 电机 压缩机 离心机 风机 出厂色或银色 出厂色或苹果绿 出厂色或苹果绿 出厂色或天酞蓝 大红 3 管式炉 银 大红 4 锅炉 银 大红 5 鹤管 银 大红 6 消防设备 大红 白 7 联轴器防护罩 淡黄 三：电气、仪表设备的表面色和标志色 序号 名称 表面色 标志色 备注 1 开关柜 配电盘 海灰或苹果绿 大红 内表面象牙色 2 变压器 海灰 大红 3 配电箱 海灰 大红 4 操作台 海灰或苹果绿 内表面象牙色 5 仪表盘 海灰或苹果绿 大红 内表面象牙色 6 现场仪表箱 海灰或苹果绿 大红 7 盘装仪表 海灰 大红 8 就地仪表 海灰 大红 9 电缆桥架 电缆槽 海灰 四：地上管道表面色和标志色（底漆两遍、面漆两遍） 序号 名称 防腐底漆 面漆 表面色 标志色 备注 油漆名称 油漆名称 1 工业水管 灰酚醛防锈 底漆 调和漆 艳绿 白 2 事故水管 灰酚醛防锈 底漆 调和漆 艳绿 白 3 污水管 灰酚醛防锈 底漆 调和漆 黑 白 4 空气管 灰酚醛防锈 底...
