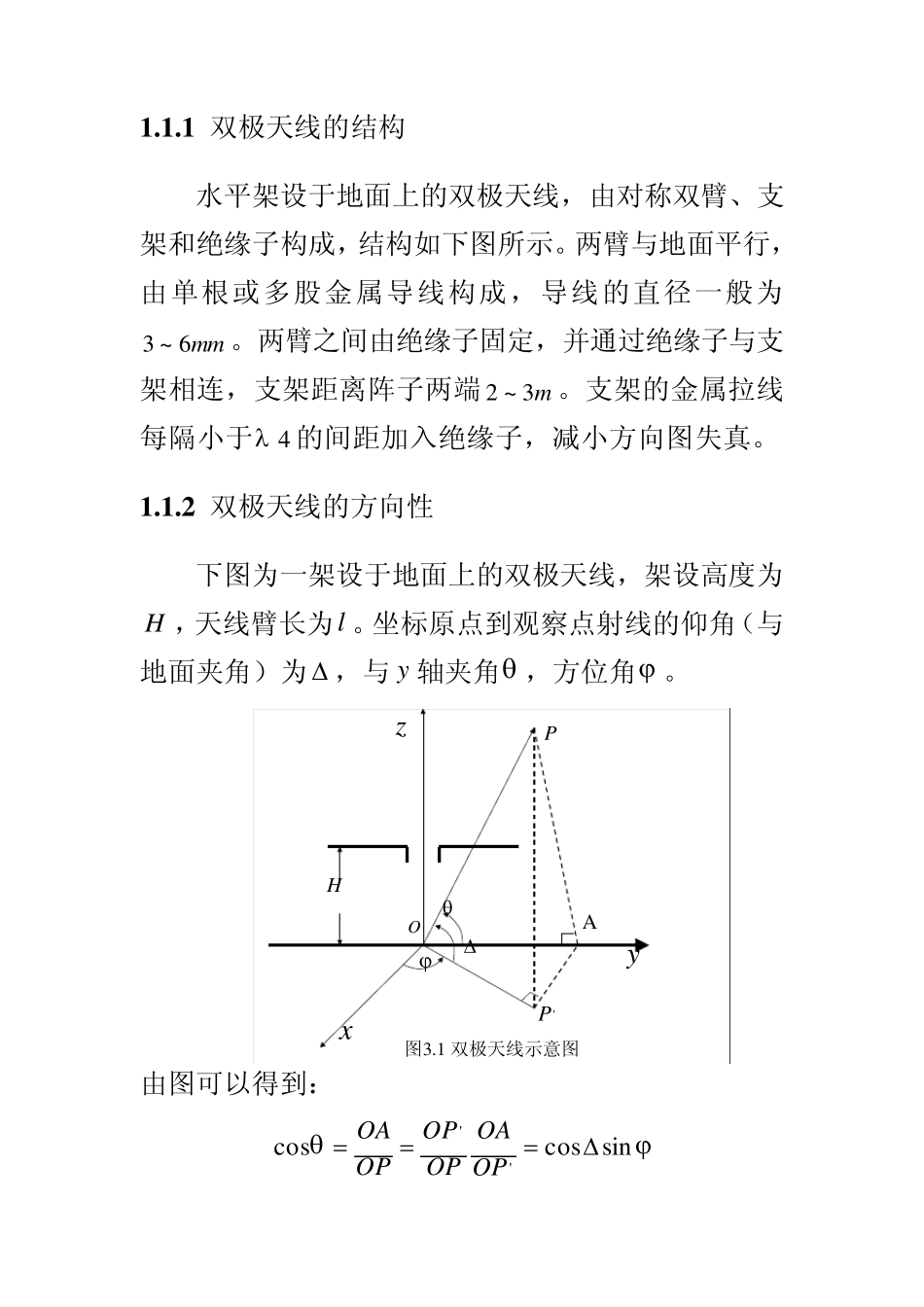

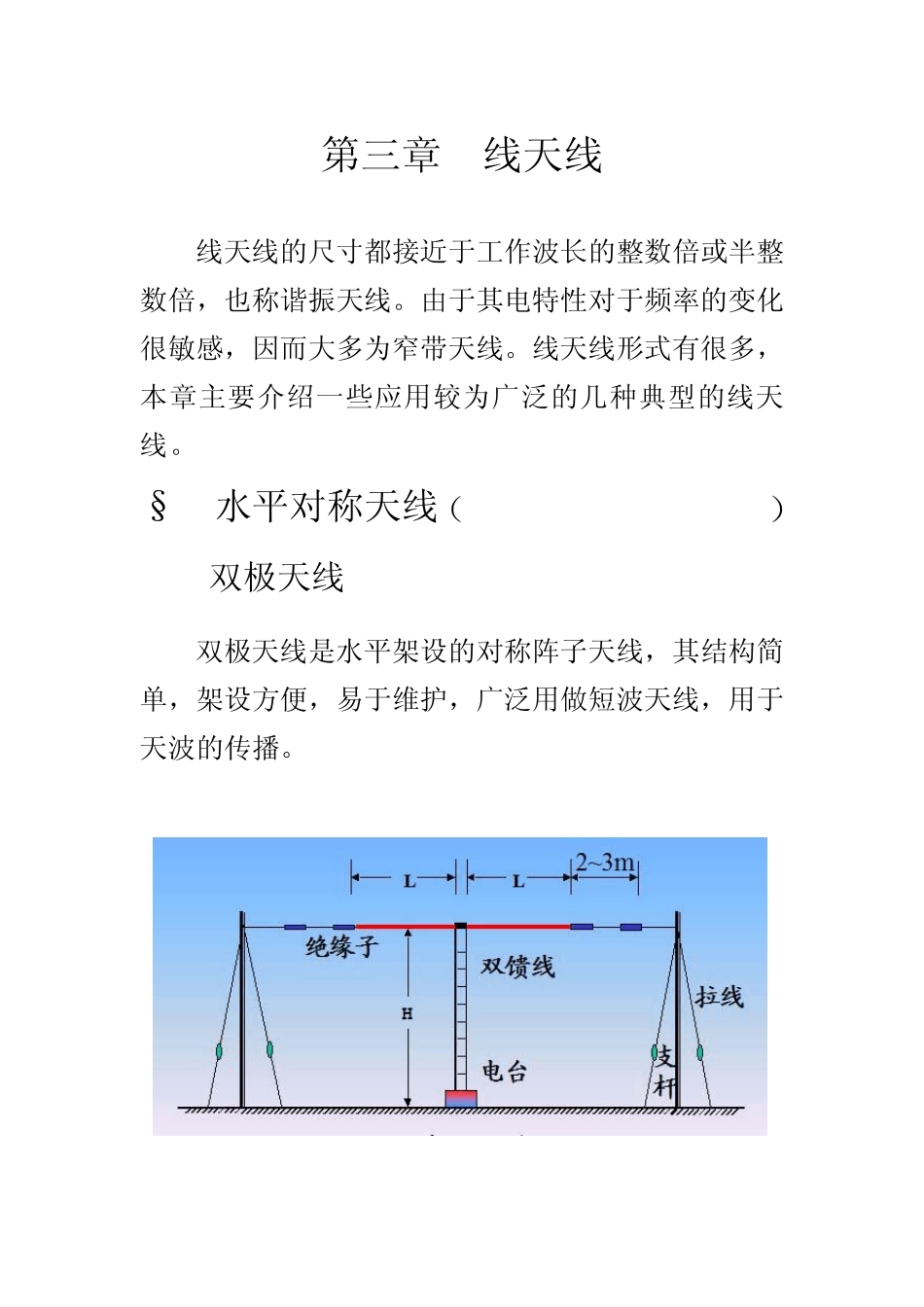

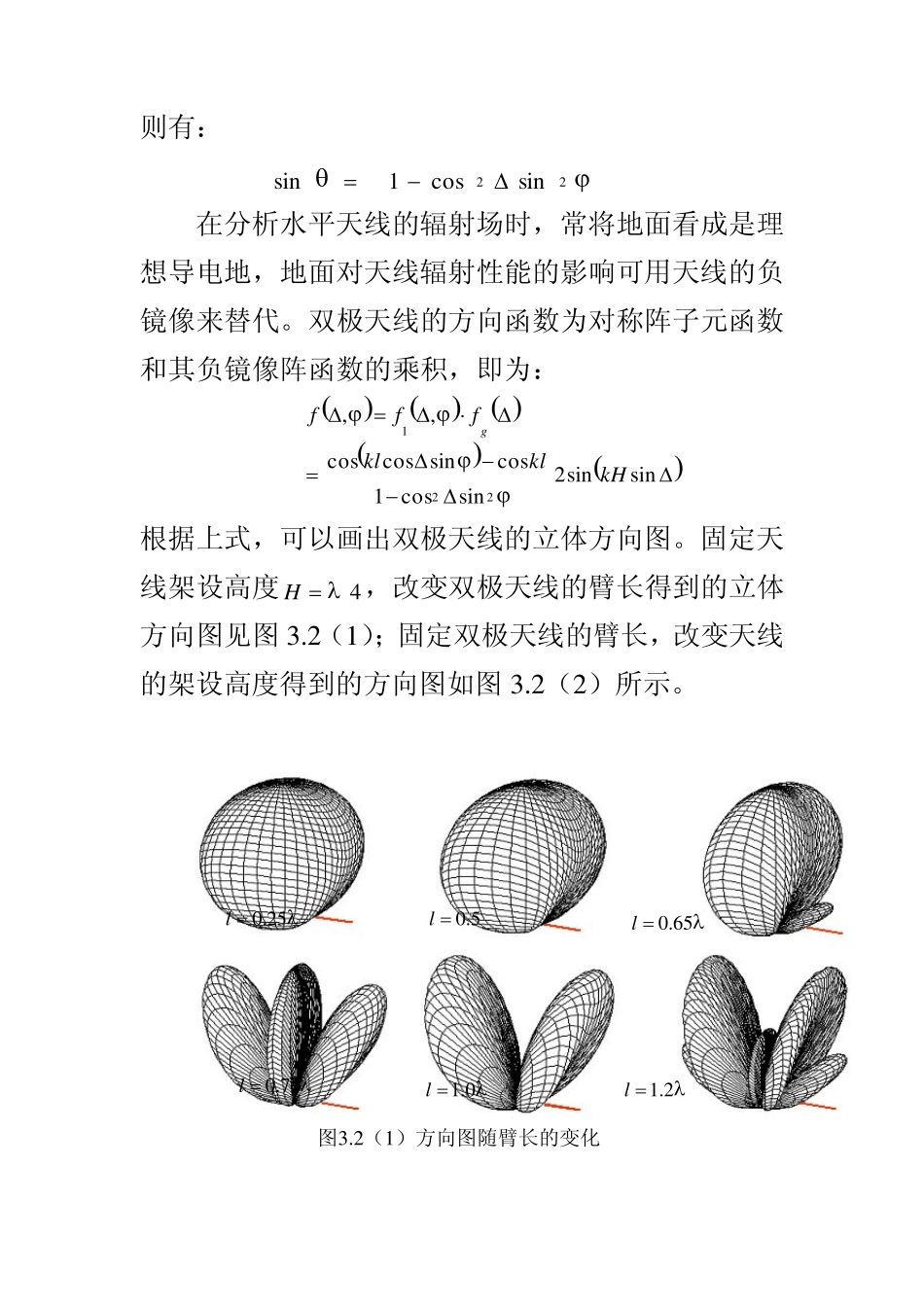

第三章 线天线 线天线的尺寸都接近于工作波长的整数倍或半整数倍,也称谐振天线。由于其电特性对于频率的变化很敏感,因而大多为窄带天线。线天线形式有很多,本章主要介绍一些应用较为广泛的几种典型的线天线。 §1.水平对称天线(Horizontal Antenna) 1.1 双极天线 双极天线是水平架设的对称阵子天线,其结构简单,架设方便,易于维护,广泛用做短波天线,用于天波的传播。 1 .1 .1 双极天线的结构 水平架设于地面上的双极天线,由对称双臂、支架和绝缘子构成,结构如下图所示。两臂与地面平行,由单根或多股金属导线构成,导线的直径一般为mm6~3。两臂之间由绝缘子固定,并通过绝缘子与支架相连,支架距离阵子两端m3~2。支架的金属拉线每隔小于4的间距加入绝缘子,减小方向图失真。 1 .1 .2 双极天线的方向性 下图为一架设于地面上的双极天线,架设高度为H ,天线臂长为l 。坐标原点到观察点射线的仰角(与地面夹角)为 ,与 y 轴夹角 ,方位角 。 xyzP'PH图3.1 双极天线示意图OA 由图可以得到: sincoscos''OPOAOPOPOPOA 则有: 22sincos1sin 在分析水平天线的辐射场时,常将地面看成是理想导电地,地面对天线辐射性能的影响可用天线的负镜像来替代。双极天线的方向函数为对称阵子元函数和其负镜像阵函数的乘积,即为:  sinsin2sincos1cossincoscos,,221kHklklfffg 根据上式,可以画出双极天线的立体方向图。固定天线架设高度4H,改变双极天线的臂长得到的立体方向图见图 3.2(1);固定双极天线的臂长,改变天线的架设高度得到的方向图如图 3.2(2)所示。 5.0l65.0l25.0l75.0l0.1l2.1l图3.2(1)方向图随臂长的变化 双极天线的方向特性的分析: (1) 垂直平面方向图 垂直平面是指垂直于地面并通过天线最大辐射方向的平面,即图3.1 中0的xoz 平面。 当0时,双极天线的方向函数变成:  sinsin2cos1kHklfv 25.0H5.0H75.0H0.1H25.1H75.1H图3.2(2)方向图随架高H的变化 将0代入双极天线的方向函数,可得  sinsin2cos1kHklfxoz 垂直平面的方向图如上图所示(4l)。 垂直面方向图特点: a) 阵元的方向图是圆,天线的方向图形状仅由地因子决定。 b) xozf只是H的函数,与l无关。...
