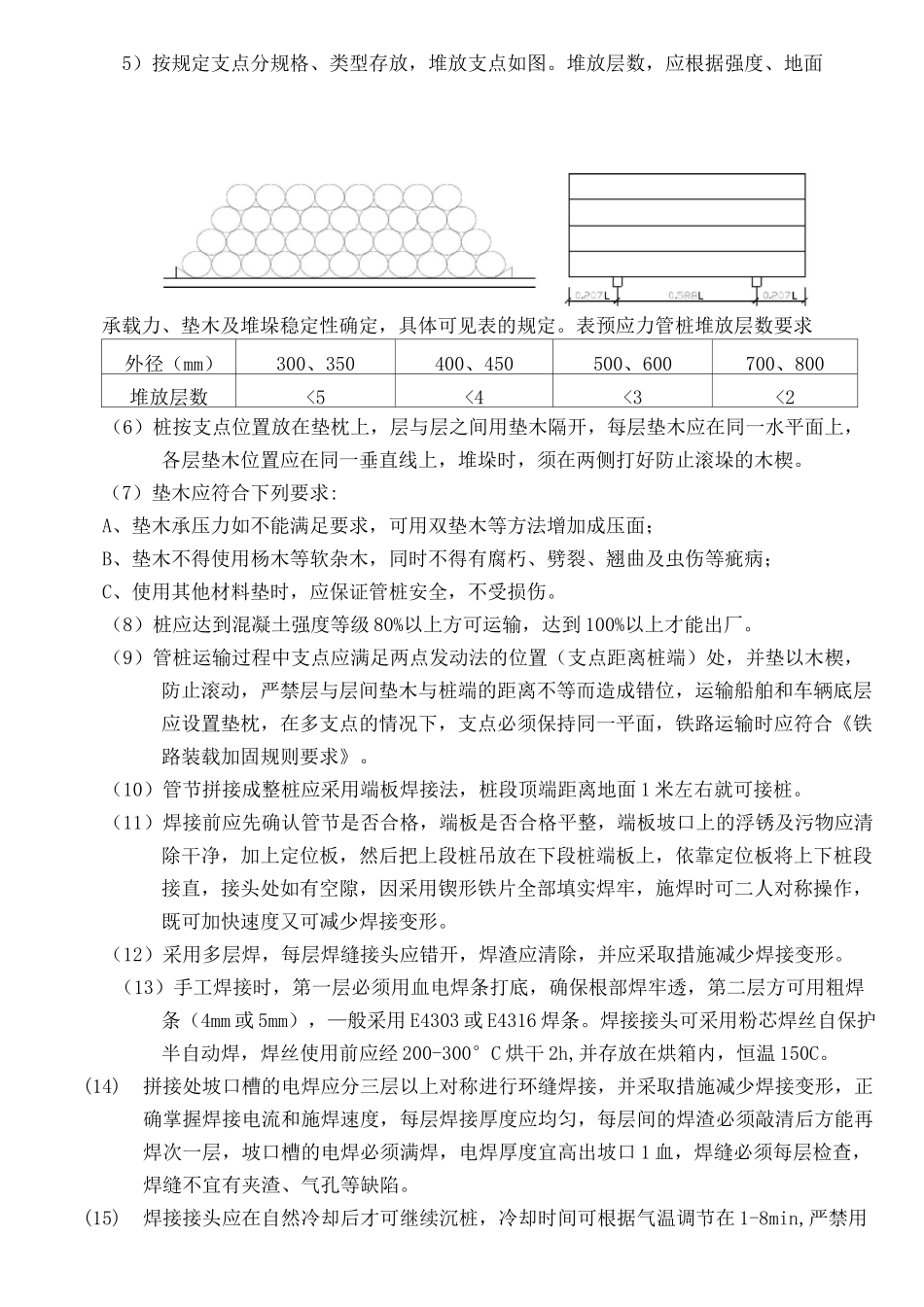

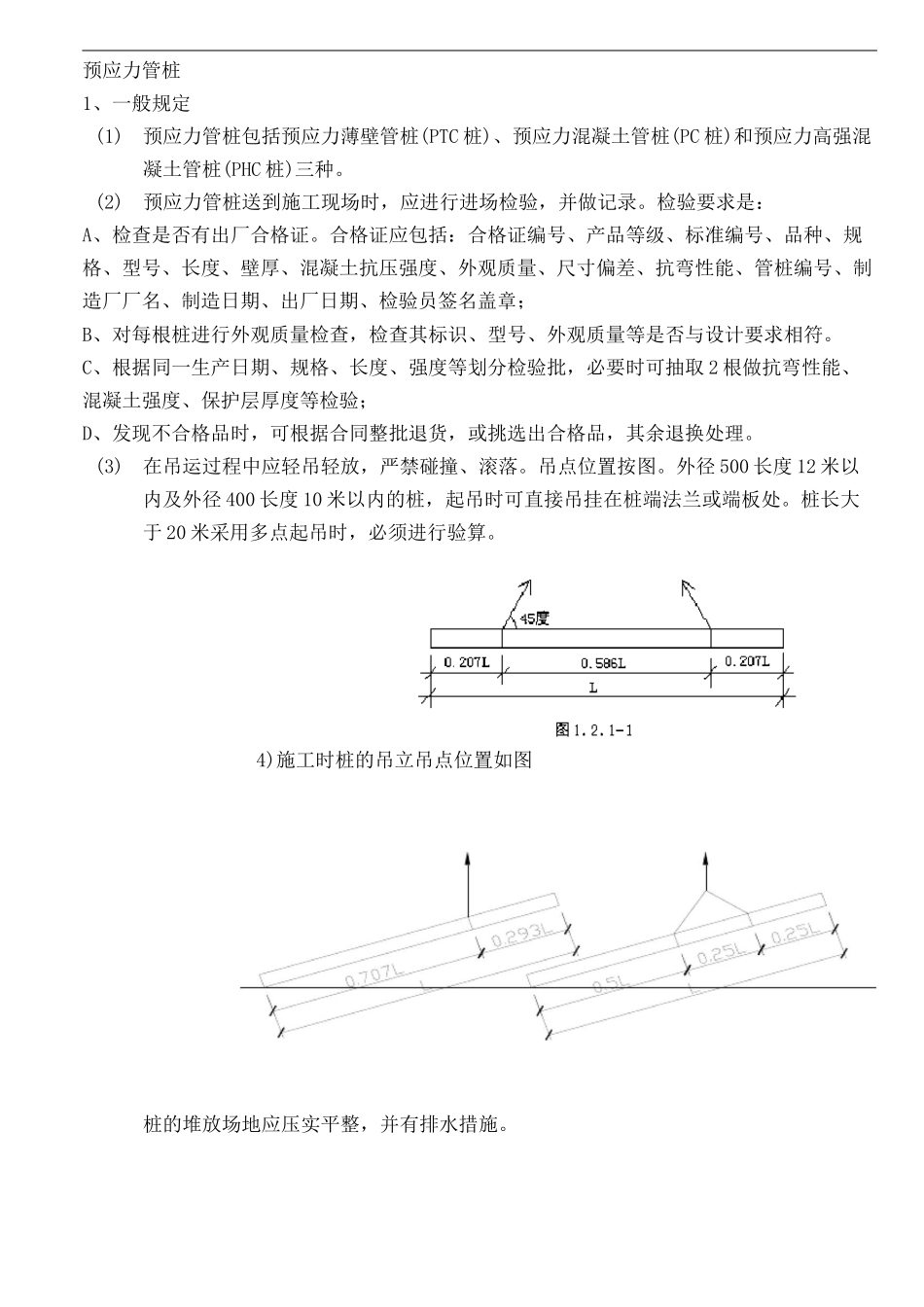

预应力管桩完整版SANY 标准化小组#QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#预应力管桩1、一般规定(1)预应力管桩包括预应力薄壁管桩(PTC 桩)、预应力混凝土管桩(PC 桩)和预应力高强混凝土管桩(PHC 桩)三种。(2)预应力管桩送到施工现场时，应进行进场检验，并做记录。检验要求是：A、检查是否有出厂合格证。合格证应包括：合格证编号、产品等级、标准编号、品种、规格、型号、长度、壁厚、混凝土抗压强度、外观质量、尺寸偏差、抗弯性能、管桩编号、制造厂厂名、制造日期、出厂日期、检验员签名盖章；B、对每根桩进行外观质量检查，检查其标识、型号、外观质量等是否与设计要求相符。C、根据同一生产日期、规格、长度、强度等划分检验批，必要时可抽取 2 根做抗弯性能、混凝土强度、保护层厚度等检验；D、发现不合格品时，可根据合同整批退货，或挑选出合格品，其余退换处理。(3)在吊运过程中应轻吊轻放，严禁碰撞、滚落。吊点位置按图。外径 500 长度 12 米以内及外径 400 长度 10 米以内的桩，起吊时可直接吊挂在桩端法兰或端板处。桩长大于 20 米采用多点起吊时，必须进行验算。4)施工时桩的吊立吊点位置如图桩的堆放场地应压实平整，并有排水措施。5）按规定支点分规格、类型存放，堆放支点如图。堆放层数，应根据强度、地面承载力、垫木及堆垛稳定性确定，具体可见表的规定。表预应力管桩堆放层数要求外径（mm）300、350400、450500、600700、800堆放层数<5<4<3<2（6）桩按支点位置放在垫枕上，层与层之间用垫木隔开，每层垫木应在同一水平面上，各层垫木位置应在同一垂直线上，堆垛时，须在两侧打好防止滚垛的木楔。（7）垫木应符合下列要求:A、垫木承压力如不能满足要求，可用双垫木等方法增加成压面；B、垫木不得使用杨木等软杂木，同时不得有腐朽、劈裂、翘曲及虫伤等疵病；C、使用其他材料垫时，应保证管桩安全，不受损伤。（8）桩应达到混凝土强度等级 80%以上方可运输，达到 100%以上才能出厂。（9）管桩运输过程中支点应满足两点发动法的位置（支点距离桩端）处，并垫以木楔，防止滚动，严禁层与层间垫木与桩端的距离不等而造成错位，运输船舶和车辆底层应设置垫枕，在多支点的情况下，支点必须保持同一平面，铁路运输时应符合《铁路装载加固规则要求》。（10）管节拼接成整桩应采用端板焊接法，桩段顶端距离地面 1 米左右就可接桩。（11）焊接前应先确认管节是否合格，端板是否合格平整，端板坡口上的浮锈及污物应清除干净...
