水工构筑物施工工艺工法

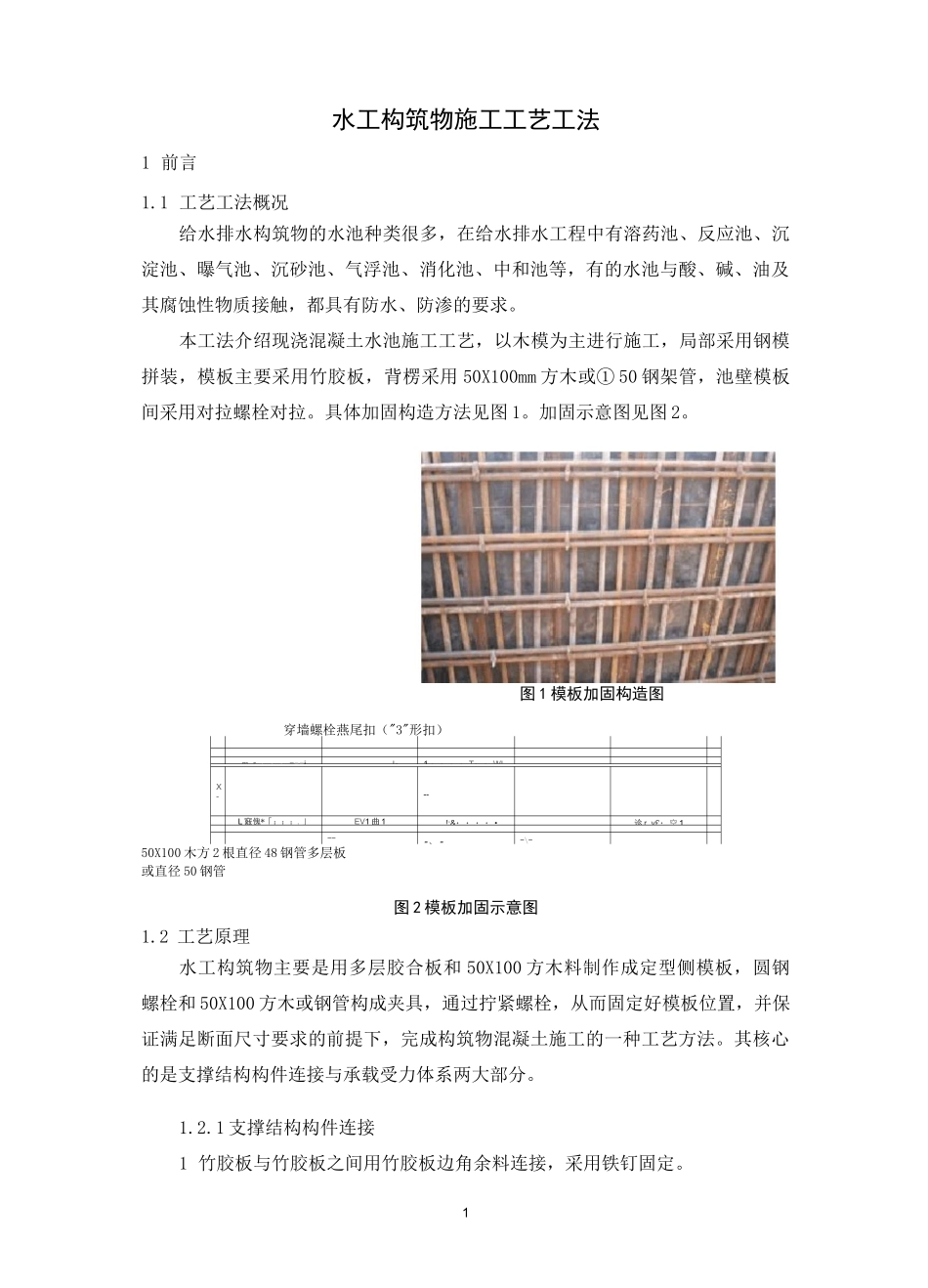

水工构筑物施工工艺工法_第1页
1/24

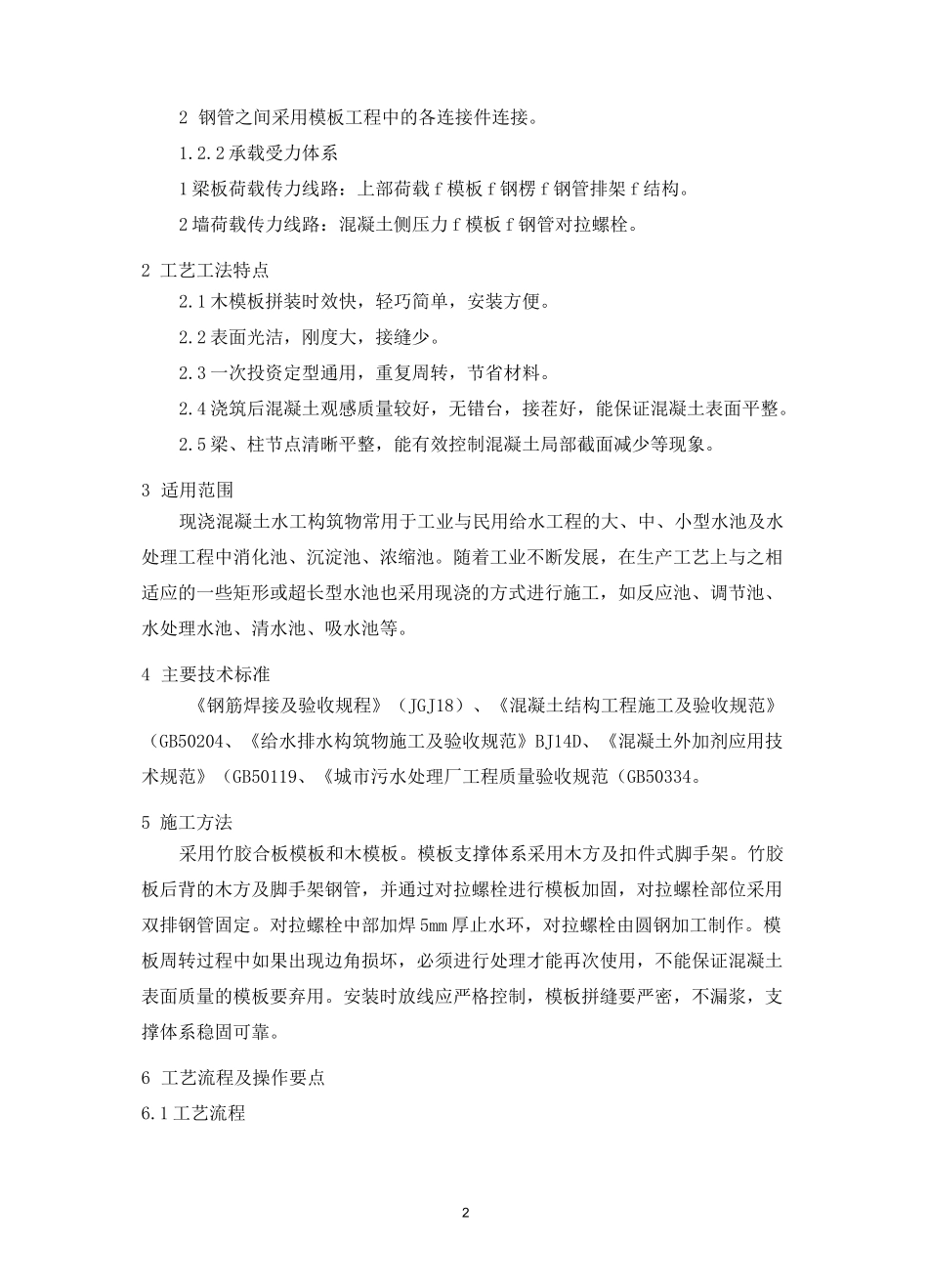

水工构筑物施工工艺工法_第2页
2/24

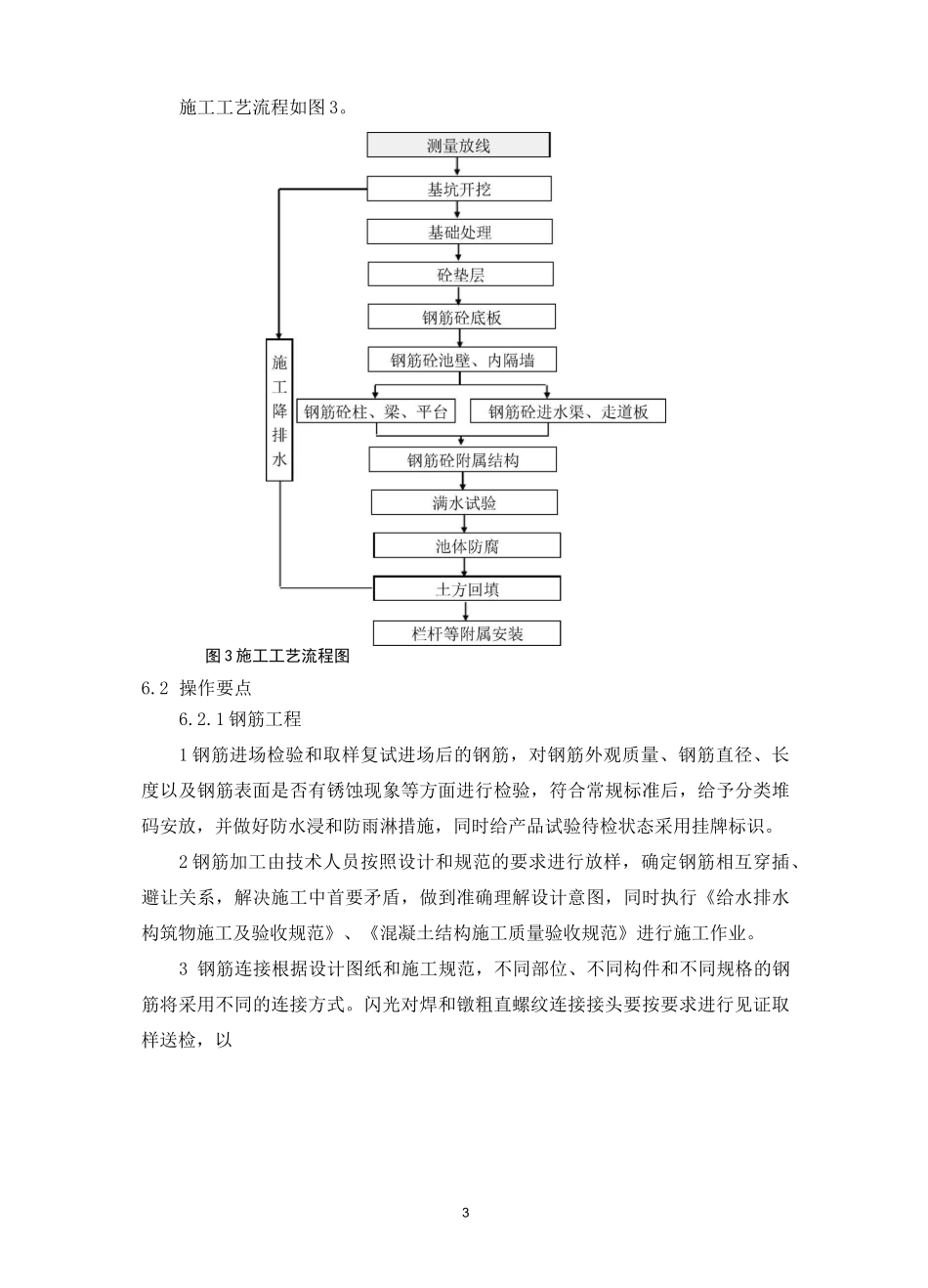

水工构筑物施工工艺工法_第3页
3/24
1水工构筑物施工工艺工法1 前言1.1 工艺工法概况给水排水构筑物的水池种类很多,在给水排水工程中有溶药池、反应池、沉淀池、曝气池、沉砂池、气浮池、消化池、中和池等,有的水池与酸、碱、油及其腐蚀性物质接触,都具有防水、防渗的要求。本工法介绍现浇混凝土水池施工工艺,以木模为主进行施工,局部采用钢模拼装,模板主要采用竹胶板,背楞采用 50X100mm 方木或① 50 钢架管,池壁模板间采用对拉螺栓对拉。具体加固构造方法见图 1。加固示意图见图 2。图 1 模板加固构造图穿墙螺栓燕尾扣("3"形扣)m..r..:::=■■il:1.::::T::WIX---L 竅傀*「:::.」EV1 曲 1!:&::::•诊 r..y£:空 1---、--\-50X100 木方 2 根直径 48 钢管多层板或直径 50 钢管图 2 模板加固示意图1.2 工艺原理水工构筑物主要是用多层胶合板和 50X100 方木料制作成定型侧模板,圆钢螺栓和 50X100 方木或钢管构成夹具,通过拧紧螺栓,从而固定好模板位置,并保证满足断面尺寸要求的前提下,完成构筑物混凝土施工的一种工艺方法。其核心的是支撑结构构件连接与承载受力体系两大部分。1.2.1 支撑结构构件连接1 竹胶板与竹胶板之间用竹胶板边角余料连接,采用铁钉固定。22 钢管之间采用模板工程中的各连接件连接。1.2.2 承载受力体系1 梁板荷载传力线路:上部荷载 f 模板 f 钢楞 f 钢管排架 f 结构。2 墙荷载传力线路:混凝土侧压力 f 模板 f 钢管对拉螺栓。2 工艺工法特点2.1 木模板拼装时效快,轻巧简单,安装方便。2.2 表面光洁,刚度大,接缝少。2.3 一次投资定型通用,重复周转,节省材料。2.4 浇筑后混凝土观感质量较好,无错台,接茬好,能保证混凝土表面平整。2.5 梁、柱节点清晰平整,能有效控制混凝土局部截面减少等现象。3 适用范围现浇混凝土水工构筑物常用于工业与民用给水工程的大、中、小型水池及水处理工程中消化池、沉淀池、浓缩池。随着工业不断发展,在生产工艺上与之相适应的一些矩形或超长型水池也采用现浇的方式进行施工,如反应池、调节池、水处理水池、清水池、吸水池等。4 主要技术标准《钢筋焊接及验收规程》(JGJ18)、《混凝土结构工程施工及验收规范》(GB50204、《给水排水构筑物施工及验收规范》BJ14D、《混凝土外加剂应用技术规范》(GB50119、《城市污水处理厂工程质量验收规范(GB50334。5 施工方法采用竹胶合板模板和木模板。模板支撑体系采用木方及扣件式脚手架。...
