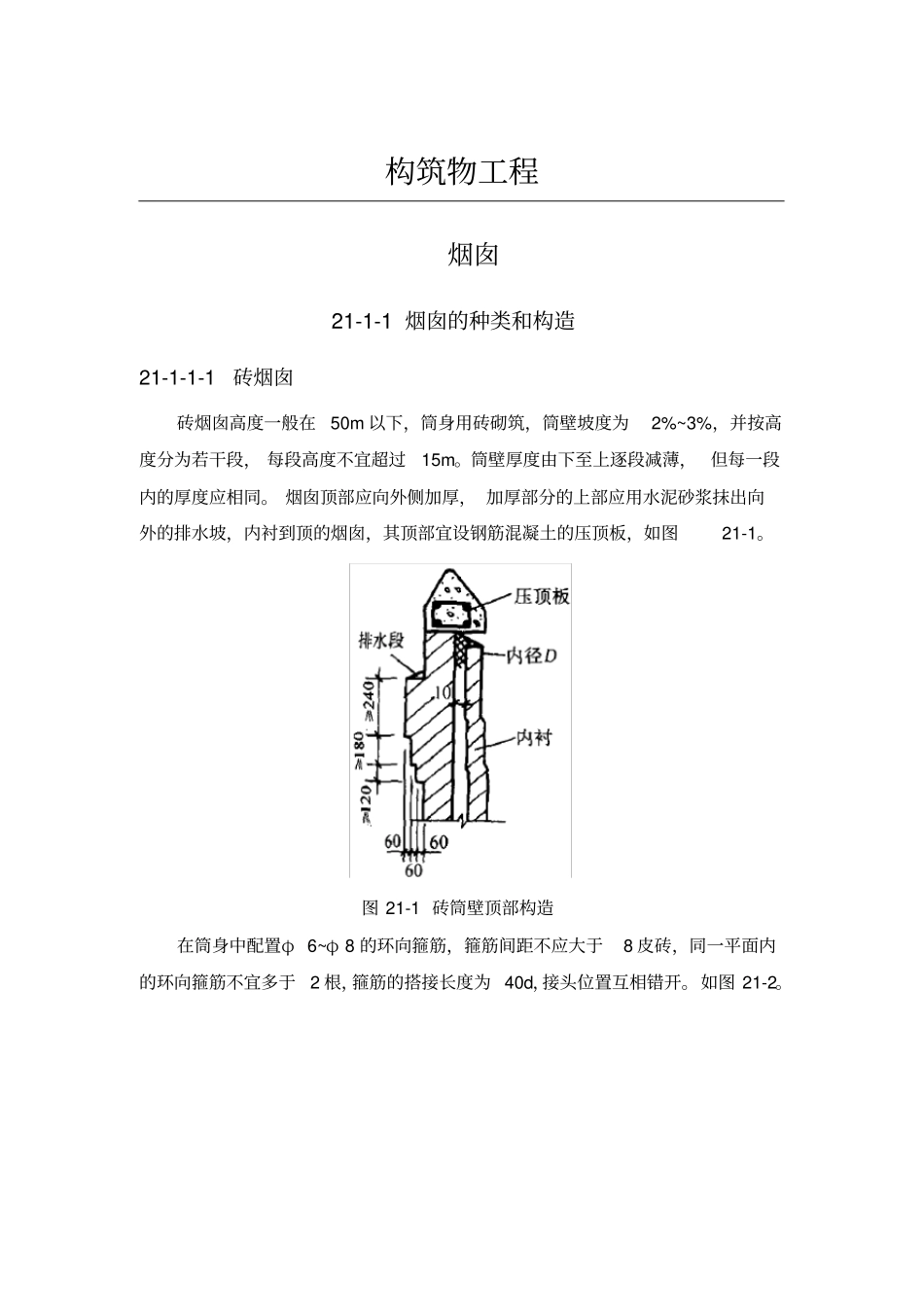

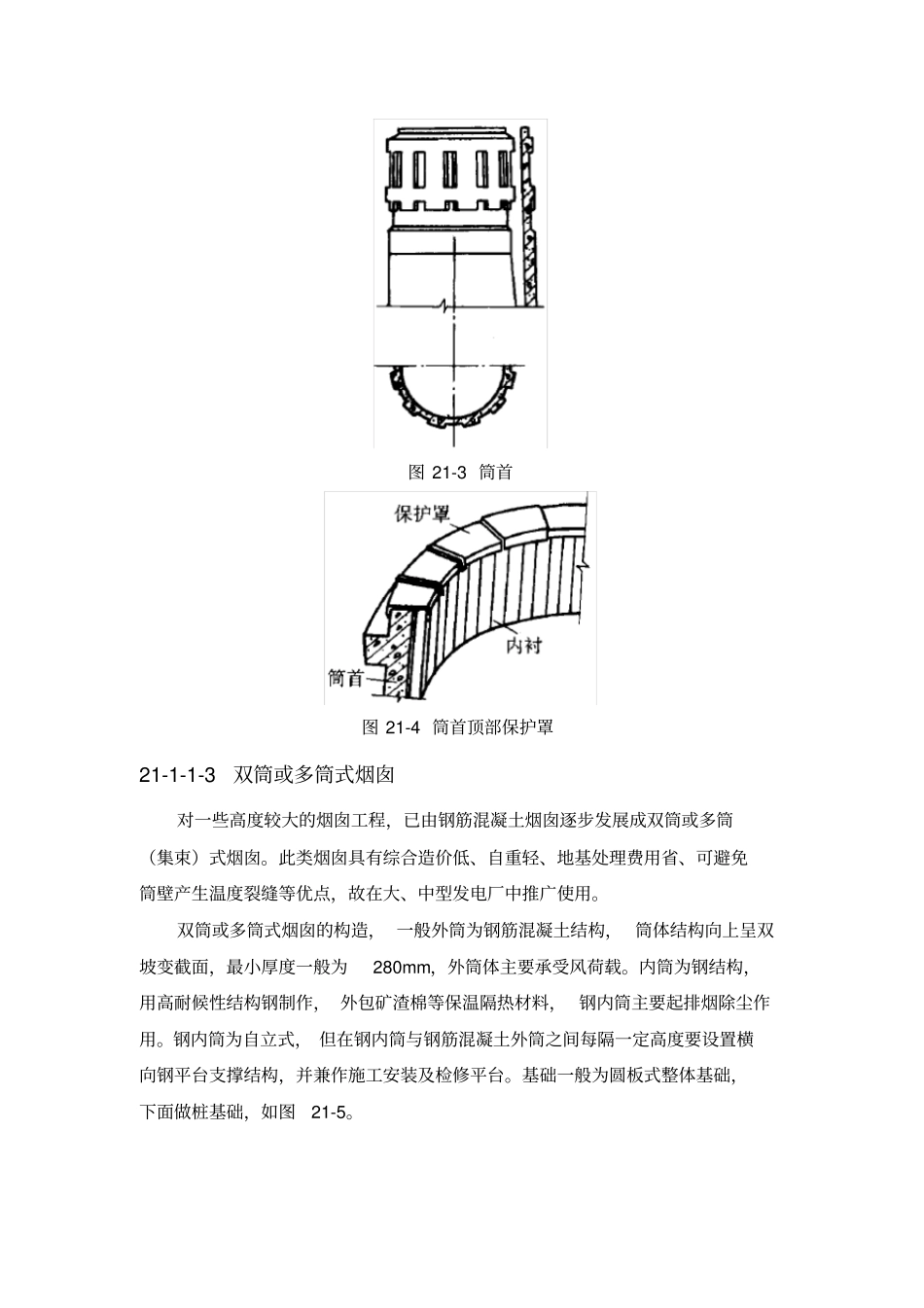

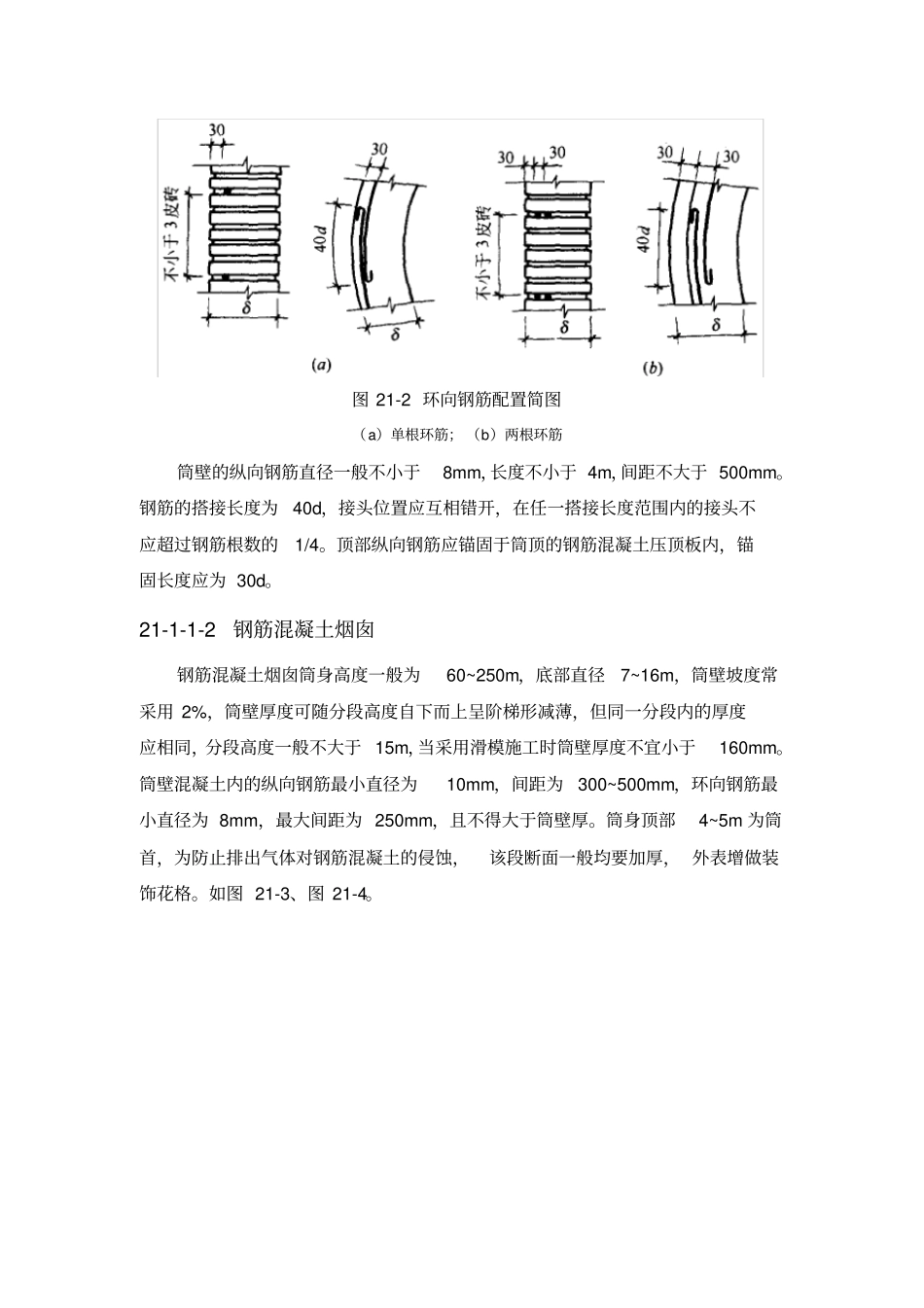

构筑物工程烟囱21-1-1 烟囱的种类和构造21-1-1-1 砖烟囱砖烟囱高度一般在50m 以下,筒身用砖砌筑,筒壁坡度为2%~3%,并按高度分为若干段, 每段高度不宜超过15m。筒壁厚度由下至上逐段减薄, 但每一段内的厚度应相同。 烟囱顶部应向外侧加厚, 加厚部分的上部应用水泥砂浆抹出向外的排水坡,内衬到顶的烟囱,其顶部宜设钢筋混凝土的压顶板,如图21-1。图 21-1 砖筒壁顶部构造在筒身中配置φ 6~φ 8 的环向箍筋,箍筋间距不应大于8 皮砖,同一平面内的环向箍筋不宜多于2 根,箍筋的搭接长度为 40d,接头位置互相错开。如图 21-2。图 21-2 环向钢筋配置简图(a)单根环筋; (b)两根环筋筒壁的纵向钢筋直径一般不小于8mm,长度不小于 4m,间距不大于 500mm。钢筋的搭接长度为40d,接头位置应互相错开,在任一搭接长度范围内的接头不应超过钢筋根数的1/4。顶部纵向钢筋应锚固于筒顶的钢筋混凝土压顶板内,锚固长度应为 30d。21-1-1-2 钢筋混凝土烟囱钢筋混凝土烟囱筒身高度一般为60~250m,底部直径7~16m,筒壁坡度常采用 2%,筒壁厚度可随分段高度自下而上呈阶梯形减薄,但同一分段内的厚度应相同,分段高度一般不大于 15m,当采用滑模施工时筒壁厚度不宜小于160mm。筒壁混凝土内的纵向钢筋最小直径为10mm,间距为300~500mm,环向钢筋最小直径为 8mm,最大间距为 250mm,且不得大于筒壁厚。筒身顶部4~5m 为筒首,为防止排出气体对钢筋混凝土的侵蚀,该段断面一般均要加厚, 外表增做装饰花格。如图 21-3、图 21-4。图 21-3 筒首图 21-4 筒首顶部保护罩21-1-1-3 双筒或多筒式烟囱对一些高度较大的烟囱工程,已由钢筋混凝土烟囱逐步发展成双筒或多筒(集束)式烟囱。此类烟囱具有综合造价低、自重轻、地基处理费用省、可避免筒壁产生温度裂缝等优点,故在大、中型发电厂中推广使用。双筒或多筒式烟囱的构造, 一般外筒为钢筋混凝土结构, 筒体结构向上呈双坡变截面,最小厚度一般为280mm,外筒体主要承受风荷载。内筒为钢结构,用高耐候性结构钢制作, 外包矿渣棉等保温隔热材料, 钢内筒主要起排烟除尘作用。钢内筒为自立式, 但在钢内筒与钢筋混凝土外筒之间每隔一定高度要设置横向钢平台支撑结构,并兼作施工安装及检修平台。基础一般为圆板式整体基础,下面做桩基础,如图21-5。图 21-5 双钢内筒烟囱(a)平面;(b)剖面1-钢筋混凝土筒身;2-支承牛腿; 3-钢内筒; 4-H 形钢梁;5-钢平台; 6-钢内...
