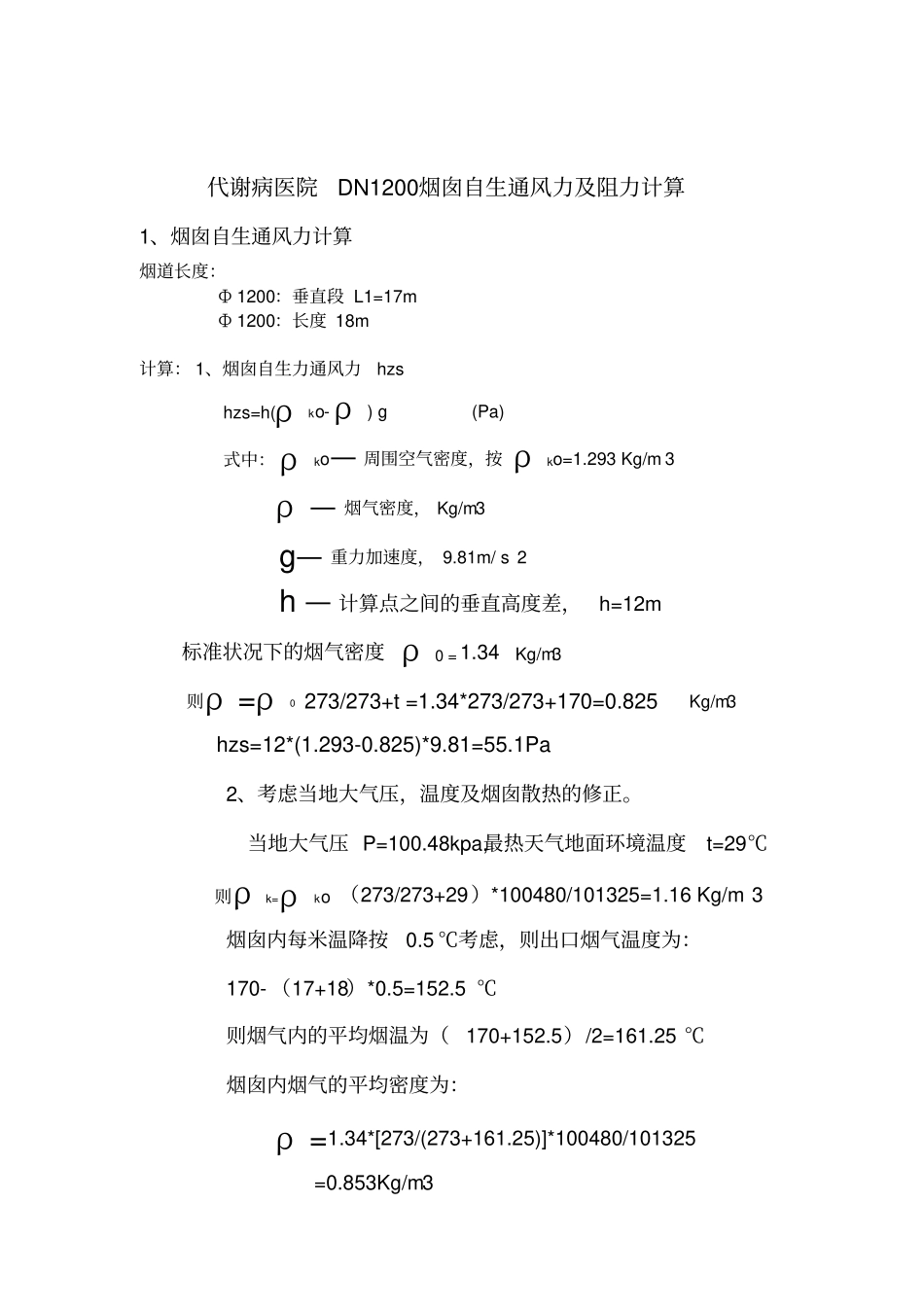

代谢病医院DN1200烟囱自生通风力及阻力计算1、烟囱自生通风力计算烟道长度:Ф 1200:垂直段 L1=17m Ф 1200:长度 18m 计算: 1、烟囱自生力通风力hzs hzs=h(ρko-ρ) g (Pa) 式中:ρko— 周围空气密度,按 ρko=1.293 Kg/m 3ρ — 烟气密度, Kg/m3g— 重力加速度, 9.81m/ s 2 h — 计算点之间的垂直高度差,h=12m 标准状况下的烟气密度 ρ0 = 1.34 Kg/m3则ρ =ρ0 273/273+t =1.34*273/273+170=0.825Kg/m3hzs=12*(1.293-0.825)*9.81=55.1Pa 2、考虑当地大气压,温度及烟囱散热的修正。当地大气压 P=100.48kpa,最热天气地面环境温度t=29℃则ρk=ρko (273/273+29)*100480/101325=1.16 Kg/m 3烟囱内每米温降按0.5 ℃考虑,则出口烟气温度为:170- (17+18)*0.5=152.5 ℃则烟气内的平均烟温为(170+152.5)/2=161.25 ℃烟囱内烟气的平均密度为:ρ =1.34*[273/(273+161.25)]*100480/101325 =0.853Kg/m3修正后的 hzs=17*(1.16-0.853)*9.81=51.2( pa)2、烟囱阻力计算已知条件:锅炉三台,每台烟气量: 5100m3/h 烟道长度:Ф 1200:垂直段 L1= 17m Ф 1200:水平长度 18m 入口温度: 170℃烟囱出口温度: 152.5 ℃Σ Δ hy=Δ hm+Δ hj+Δ hyc式中Δ hm——烟道摩擦阻力Δ hj ——局部阻力Δ hyc——烟囱出口阻力Δ hm=λ ·L/d dl ·(w2/2)· ρpa 式中 λ ——摩擦阻力系数,对金属烟道取0.02 L——烟道总长度, L=35m W——烟气流速, m/s 3*5100* m3/h 3.14*(1.2/2)2*3600 ddl——烟道当量直径,圆形烟道为其内径ρ——烟气密度, Kg/m3ρ=ρ0·273/(273+tpj)=0.826 ρ0——标准状况下烟气密度,1.34 Kg/m3;tpj——烟气平均温度Δ hm=0.02*35/1.2*(3.82/2)*0.853=3.6 pa Δ hj =(90 度弯头个数 *0.7)*w2/2*p =(3*0.7)*3.82/2*0.853 = 3.8m/s =12.9pa Δ hyc=?*(w2/2)*p ε ——出口阻力系数,查表1.1 =1.1*(3.82/2)*0.853 =6.8pa Σ Δ hy=3.6+12.9+6.8=23.3pa 自拔力: 51.2 pa > 阻力: 23.3 pa,因此烟囱可以克服自身阻力顺畅排烟代谢病医院DN400烟囱自生通风力及阻力计算1、烟囱自生通风力计算烟道长度:Ф 400:垂直段 L1=17m Ф 400:长度 22m 计算: 1、烟囱自生力通风力hzs hzs=h(ρko-ρ) g (Pa) 式中:ρko— 周围空气密度,按 ρko=1.293 Kg/m 3ρ — 烟气密度, Kg/m3g— 重力加速...
