烟气及蒸汽换热器热力计算汇总表

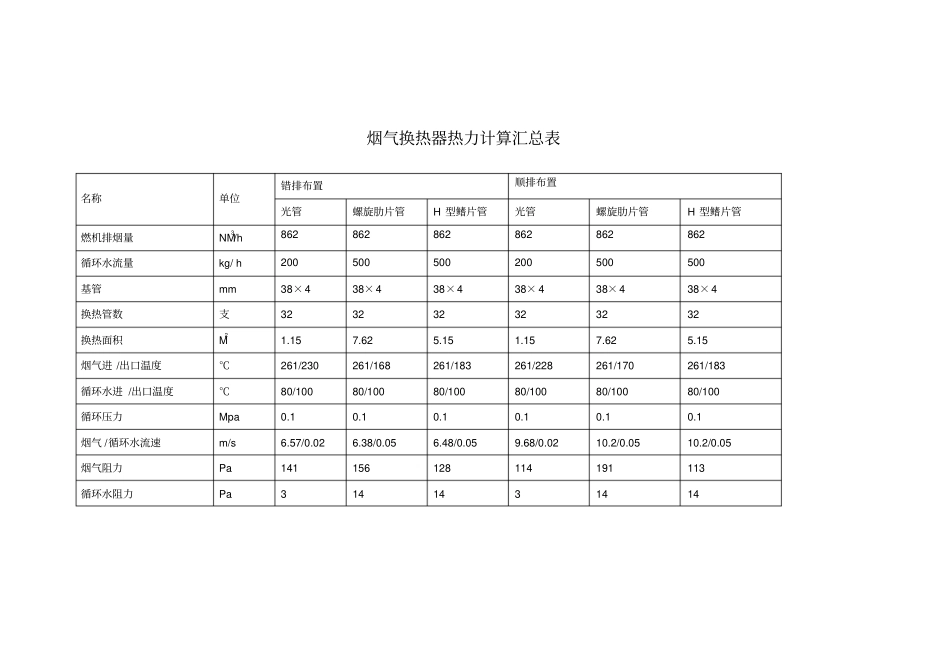

蒸汽加热器热力计算汇总表名称单位错排布置顺排布置光管螺旋肋片管H 型鳍片管光管螺旋肋片管H 型鳍片管空气量NM3/h905 905 905 905 905 905 蒸汽耗量kg/ h11 36 32 12 33 32 基管mm 38×4 38×4 38×4 38× 4 38×4 38×4 换热管数支40 40 40 40 40 40 换热面积M21.43 9.44 6.44 1.43 9.44 6.44 空气进 /出口温度℃20/39.5 20/84 20/76 20/40.4 20/78 20/71 蒸汽 /疏水温度℃135/120 135/120 135/120 135/120 135/120 135/120 蒸汽压力Mpa 0.3 0.3 0.3 0.3 0.3 0.3 空气流速m/s 5.12 6.11 5.95 5.7 6.74 6.57 蒸汽进口流速m/s 0.28 0.92 0.81 0.3 0.84 0.74 空气阻力Pa 47 217 103 44 117 83 烟气换热器热力计算汇总表名称单位错排布置顺排布置光管螺旋肋片管H 型鳍片管光管螺旋肋片管H 型鳍片管燃机排烟量NM3/h862 862 862 862 862 862 循环水流量kg/ h200 500 500 200 500 500 基管mm 38×4 38×4 38×4 38× 4 38×4 38×4 换热管数支32 32 32 32 32 32 换热面积M21.15 7.62 5.15 1.15 7.62 5.15 烟气进 /出口温度℃261/230 261/168 261/183 261/228 261/170 261/183 循环水进 /出口温度℃80/100 80/100 80/100 80/100 80/100 80/100 循环压力Mpa 0.1 0.1 0.1 0.1 0.1 0.1 烟气 /循环水流速m/s 6.57/0.02 6.38/0.05 6.48/0.05 9.68/0.02 10.2/0.05 10.2/0.05 烟气阻力Pa 141 156 128 114 191 113 循环水阻力Pa 3 14 14 3 14 14
