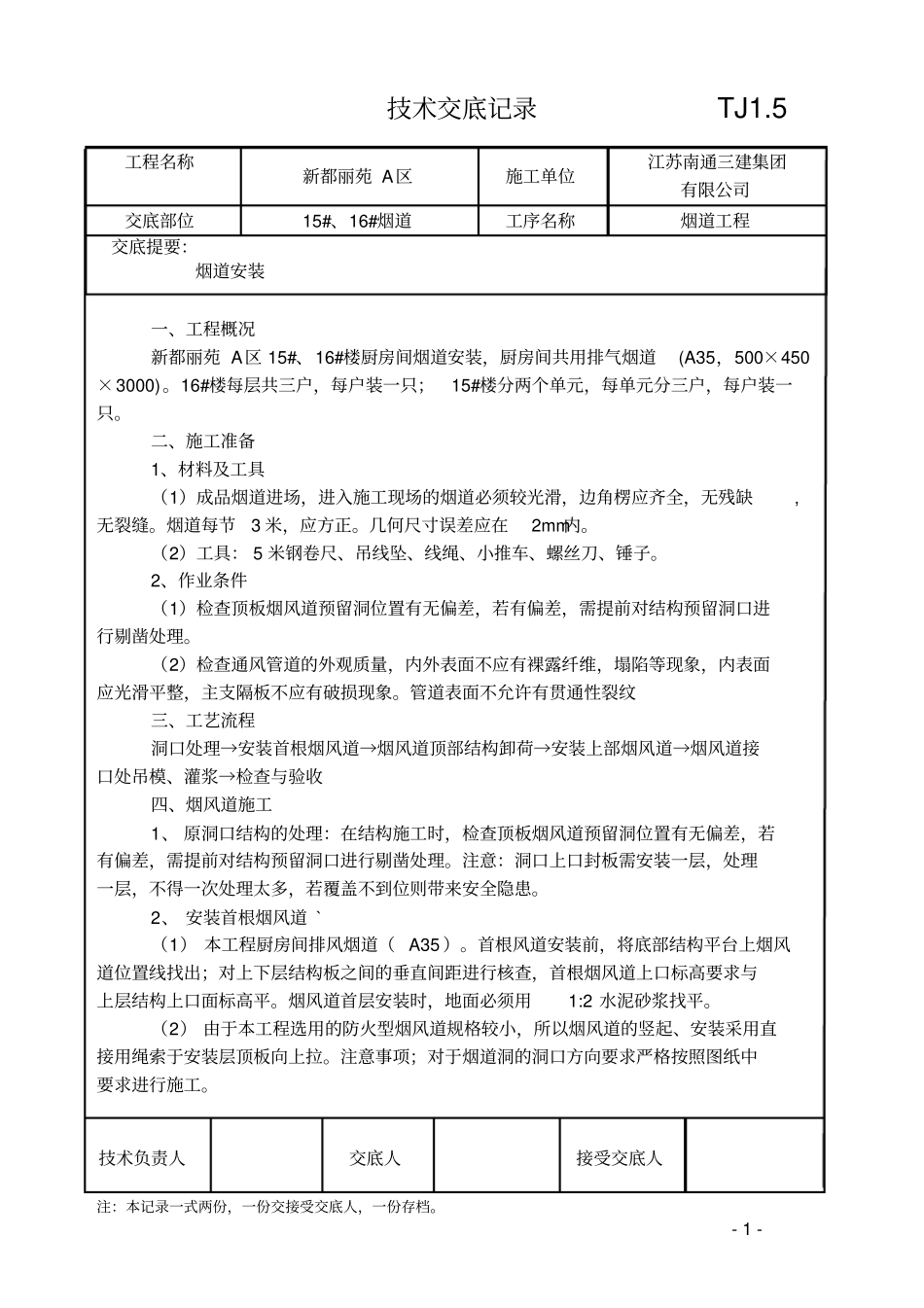

技术交底记录TJ1.5 工程名称新都丽苑 A区施工单位江苏南通三建集团有限公司交底部位15#、16#烟道工序名称烟道工程交底提要：烟道安装技术负责人交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。- 1 - 一、工程概况新都丽苑 A区 15#、16#楼厨房间烟道安装，厨房间共用排气烟道(A35，500×450×3000)。16#楼每层共三户，每户装一只；15#楼分两个单元，每单元分三户，每户装一只。二、施工准备1、材料及工具（1）成品烟道进场，进入施工现场的烟道必须较光滑，边角楞应齐全，无残缺,无裂缝。烟道每节3 米，应方正。几何尺寸误差应在2mm内。（2）工具： 5 米钢卷尺、吊线坠、线绳、小推车、螺丝刀、锤子。2、作业条件（1）检查顶板烟风道预留洞位置有无偏差，若有偏差，需提前对结构预留洞口进行剔凿处理。（2）检查通风管道的外观质量，内外表面不应有裸露纤维，塌陷等现象，内表面应光滑平整，主支隔板不应有破损现象。管道表面不允许有贯通性裂纹三、工艺流程洞口处理→安装首根烟风道→烟风道顶部结构卸荷→安装上部烟风道→烟风道接口处吊模、灌浆→检查与验收四、烟风道施工1、 原洞口结构的处理：在结构施工时，检查顶板烟风道预留洞位置有无偏差，若有偏差，需提前对结构预留洞口进行剔凿处理。注意：洞口上口封板需安装一层，处理一层，不得一次处理太多，若覆盖不到位则带来安全隐患。2、 安装首根烟风道 ` （1） 本工程厨房间排风烟道（ A35 ）。首根风道安装前，将底部结构平台上烟风道位置线找出；对上下层结构板之间的垂直间距进行核查，首根烟风道上口标高要求与上层结构上口面标高平。烟风道首层安装时，地面必须用1:2 水泥砂浆找平。（2） 由于本工程选用的防火型烟风道规格较小，所以烟风道的竖起、安装采用直接用绳索于安装层顶板向上拉。注意事项；对于烟道洞的洞口方向要求严格按照图纸中要求进行施工。技术交底记录TJ1.5 工程名称新都丽苑 A区施工单位江苏南通三建集团有限公司交底部位15#、16#烟道工序名称烟道工程交底提要：烟道安装技术负责人交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。- 2 - （3） 烟风道吊装就位完毕，根据楼面烟风道位置线，将烟风道根部就位准确，利用线锤将烟风道的垂直度校正到位，上口用木楔固定牢固。注意木楔固定烟风道时，不要楔得太紧，以免损坏烟风道，一次安装不得超过3 节， 3 节上口必须加固锁口，焊接钢筋、水平力支...
