烧结机配套双室四电场静电除尘器技术协议

烧结机配套双室四电场静电除尘器技术协议_第1页
1/22
烧结机配套双室四电场静电除尘器技术协议_第2页
2/22
烧结机配套双室四电场静电除尘器技术协议_第3页
3/22

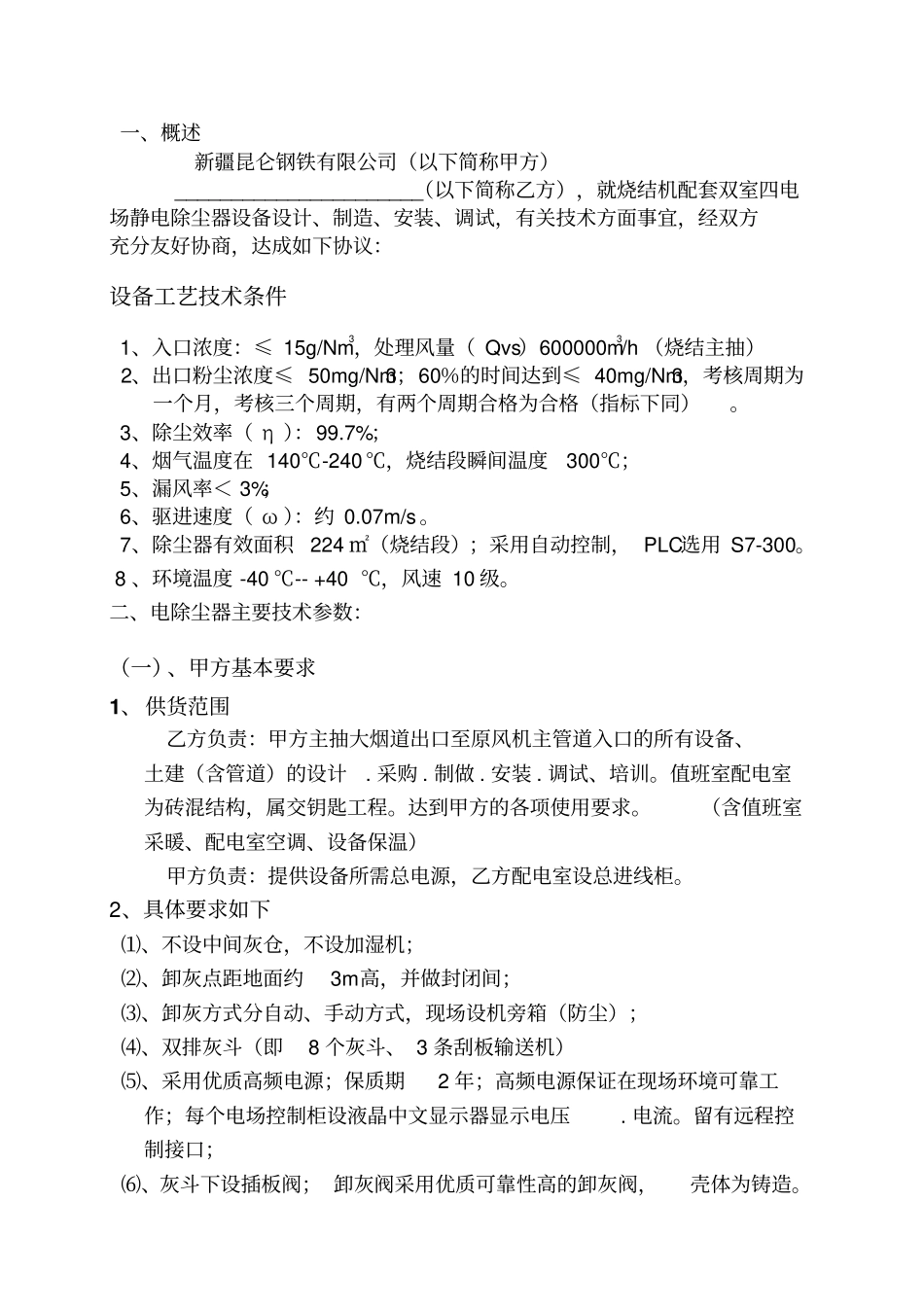

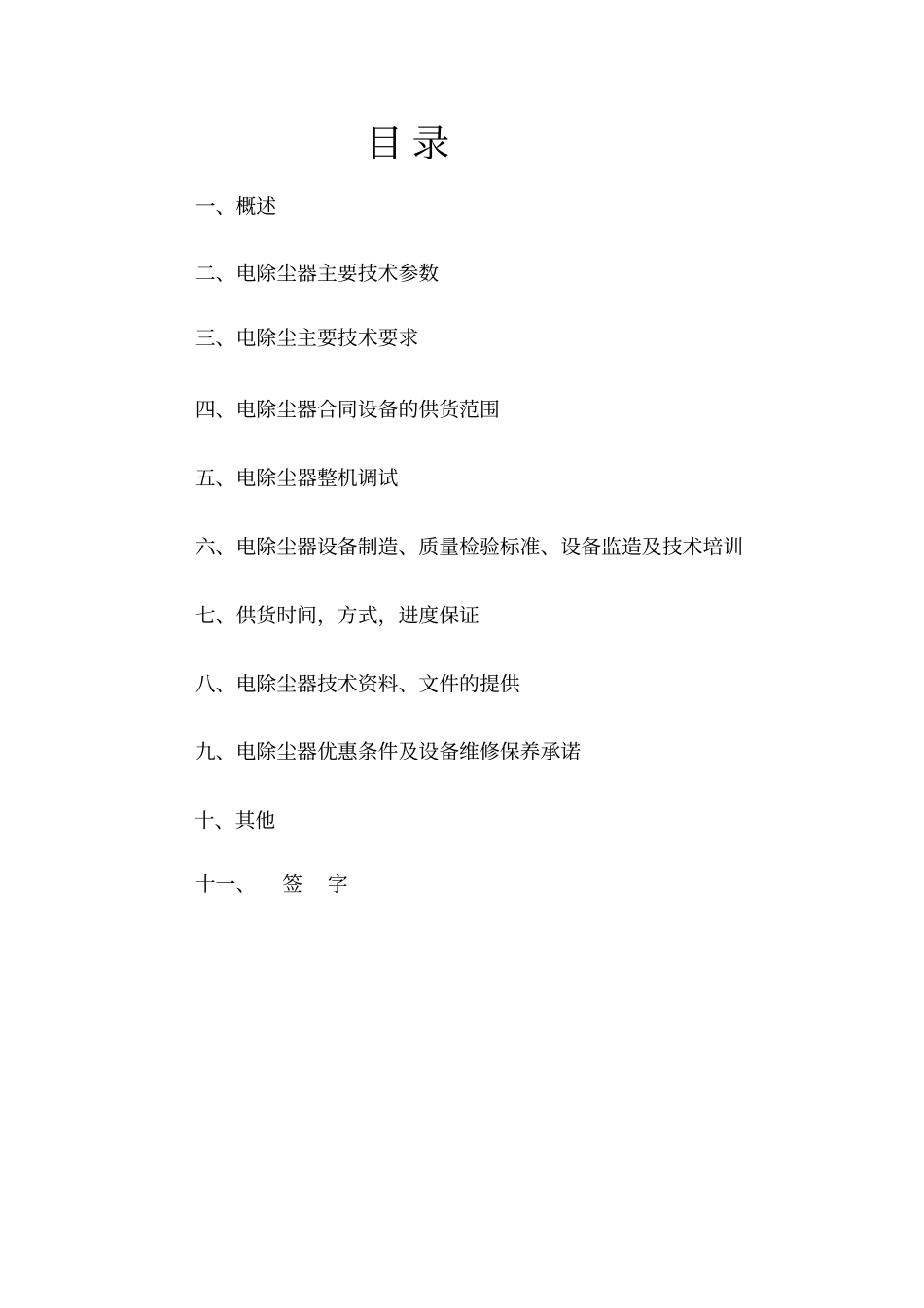

烧结机配套双室四电场静电除尘器技术协议甲方:新疆昆仑钢铁有限公司乙方:2 015 年 03 月 2 3日目 录一、概述二、电除尘器主要技术参数三、电除尘主要技术要求四、电除尘器合同设备的供货范围五、电除尘器整机调试六、电除尘器设备制造、质量检验标准、设备监造及技术培训七、供货时间,方式,进度保证八、电除尘器技术资料、文件的提供九、电除尘器优惠条件及设备维修保养承诺十、其他十一、签字一、概述新疆昆仑钢铁有限公司(以下简称甲方)______________________(以下简称乙方),就烧结机配套双室四电场静电除尘器设备设计、制造、安装、调试,有关技术方面事宜,经双方充分友好协商,达成如下协议:设备工艺技术条件1、入口浓度:≤ 15g/Nm3,处理风量( Qvs)600000m3/h (烧结主抽)2、出口粉尘浓度≤ 50mg/Nm3;60%的时间达到≤ 40mg/Nm3,考核周期为一个月,考核三个周期,有两个周期合格为合格(指标下同)。3、除尘效率( η ):99.7%;4、烟气温度在 140℃-240℃,烧结段瞬间温度300℃;5、漏风率< 3%;6、驱进速度( ω ):约 0.07m/s 。7、除尘器有效面积224 ㎡(烧结段);采用自动控制, PLC选用 S7-300。 8 、环境温度 -40 ℃-- +40 ℃,风速 10 级。二、电除尘器主要技术参数:(一)、甲方基本要求1、供货范围乙方负责:甲方主抽大烟道出口至原风机主管道入口的所有设备、土建(含管道)的设计. 采购 . 制做 . 安装 . 调试、培训。值班室配电室为砖混结构,属交钥匙工程。达到甲方的各项使用要求。(含值班室采暖、配电室空调、设备保温)甲方负责:提供设备所需总电源,乙方配电室设总进线柜。2、具体要求如下⑴、不设中间灰仓,不设加湿机;⑵、卸灰点距地面约3m高,并做封闭间;⑶、卸灰方式分自动、手动方式,现场设机旁箱(防尘);⑷、双排灰斗(即8 个灰斗、 3 条刮板输送机)⑸、采用优质高频电源;保质期2 年;高频电源保证在现场环境可靠工作;每个电场控制柜设液晶中文显示器显示电压. 电流。留有远程控制接口;⑹、灰斗下设插板阀; 卸灰阀采用优质可靠性高的卸灰阀,壳体为铸造。⑺、高压电场接线设检查人孔;⑻、所有电力电缆、控制电缆、导线选用正规厂家产品,质量标准符合国标;并配套相应的电缆桥架(热镀锌)。⑼、箱体避雷、避雷地、电气接地、仪表接地由乙方负责。⑽、除尘器出风口到风机进风口及除尘器进风口到现场主管道入口的压力损失总和小于150...
