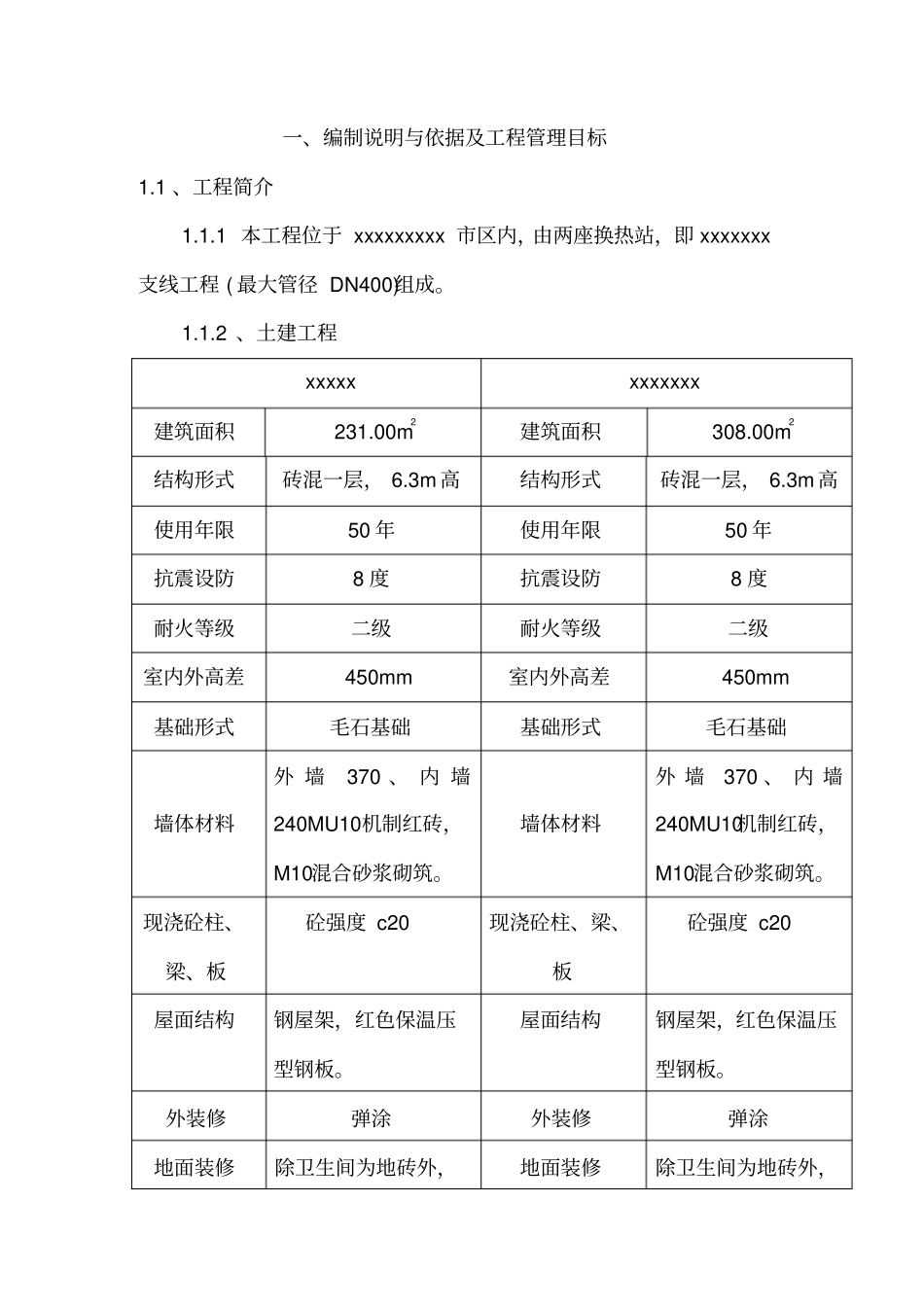

一、编制说明与依据及工程管理目标1.1 、工程简介1.1.1 本工程位于 xxxxxxxxx 市区内,由两座换热站,即 xxxxxxx支线工程 ( 最大管径 DN400)组成。1.1.2 、土建工程xxxxxxxxxxxx建筑面积231.00m2建筑面积308.00m2结构形式砖混一层, 6.3m 高结构形式砖混一层, 6.3m 高使用年限50 年使用年限50 年抗震设防8 度抗震设防8 度耐火等级二级耐火等级二级室内外高差450mm室内外高差450mm基础形式毛石基础基础形式毛石基础墙体材料外 墙370 、 内 墙240MU10机制红砖,M10混合砂浆砌筑。墙体材料外 墙370 、 内 墙240MU10机制红砖,M10混合砂浆砌筑。现浇砼柱、梁、板砼强度 c20现浇砼柱、梁、板砼强度 c20屋面结构钢屋架,红色保温压型钢板。屋面结构钢屋架,红色保温压型钢板。外装修弹涂外装修弹涂地面装修除卫生间为地砖外,地面装修除卫生间为地砖外,其余为水泥地面。其余为水泥地面。室内墙面、天棚刮腻子三遍。室内墙面、 天棚刮腻子三遍。门窗外门为安全门,内门为木门,窗为单框双玻塑钢平开窗门窗外门为安全门, 内门为木门,窗为单框双玻塑钢平开窗1.1.3 、水电及支线工程1.1.3.1 滨海左右站:成套配电柜 3 台;配电箱 1 台;各种型号电缆 140 米;PLC柜 1台及配套自控仪表;低区换热器机组2 台;钢制水箱1 台;室内热动管道 171 米;室外直埋预制聚氨脂保温管1056 米;以及采暖给排水系统等。1.3.2 呼铁佳园站:成套配电柜 3 台;配电箱 1 台;各种型号电缆 154 米;PLC柜 1台及配套自控仪表;低区换热器机组1 台;高区换热机组1 台;钢制水箱 1 台;室内热动管道 196 米;室外直埋预制聚氨脂保温管1270米等。1.2 、编制依据1.2.1 呼呼和浩特市 2010 年热力站及支线工程(二标段)招标文件1.2.2 国家和行政主管部门颁布的有关规定《建筑安装工程质量检验评定统一标准》GB50330-2001《混凝土质量控制标准》 GB50164-92《混凝土结构工程施工及验收规范》GB50204-92《砌体工程施工及验收规范》GB50203-98《建设机械使用安全技术规范》JGJ33-2001《建筑装修工程质量验收规范》GBJ50210-2001《屋面工程技术规范》 GB50207-2002《施工现场临时用电安全技术规范》JGJ46-2005《建筑施工高处作业安全技术规范》JGJ80-91《建筑地面工程施工及验收规范》GB50209-2002《屋面工程施工及验收规范》GB50201-2002《城市供热管网工程施工及验收标准》CJJ28-89《城镇直埋管道工程技术规程》CJJ...
