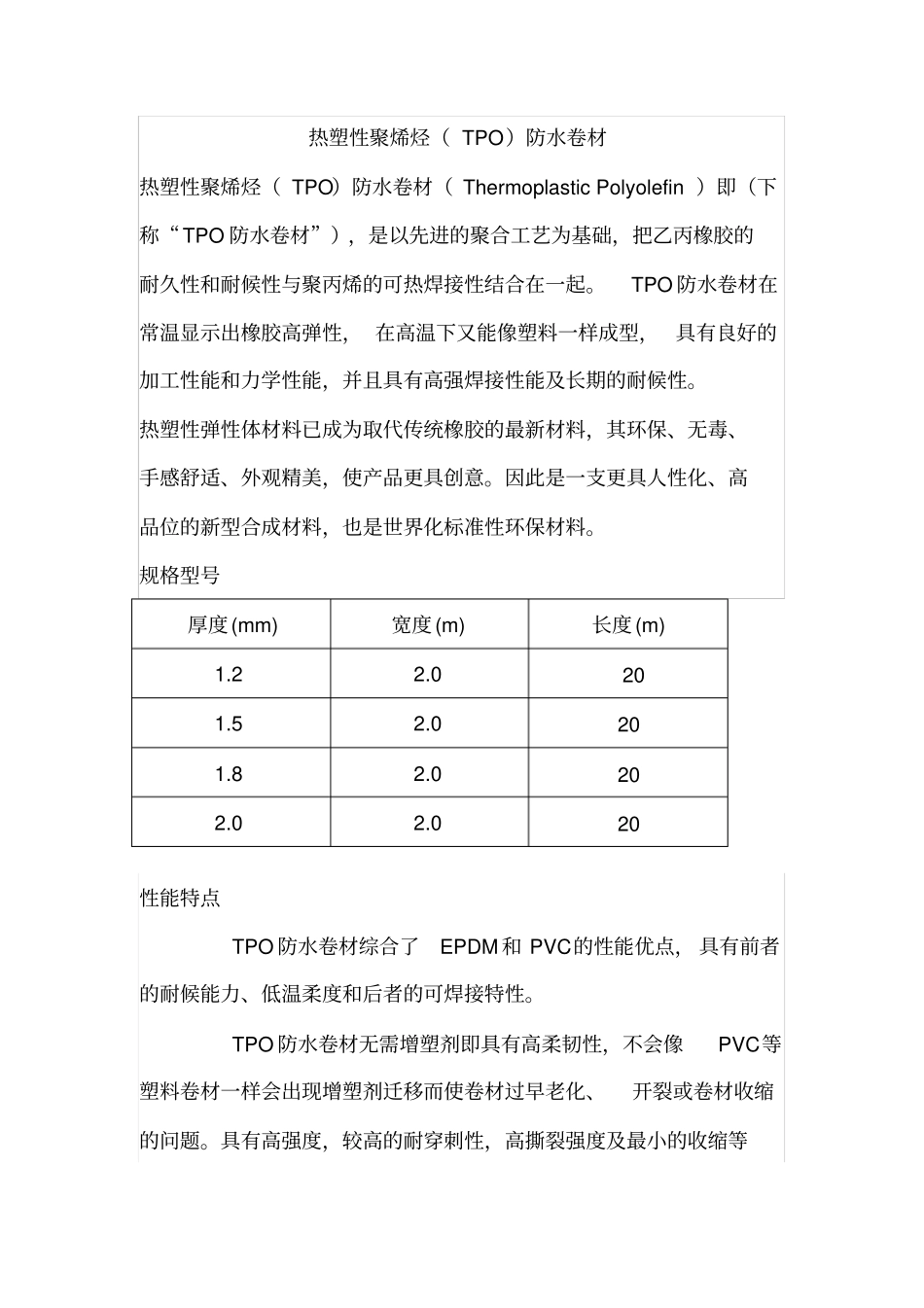

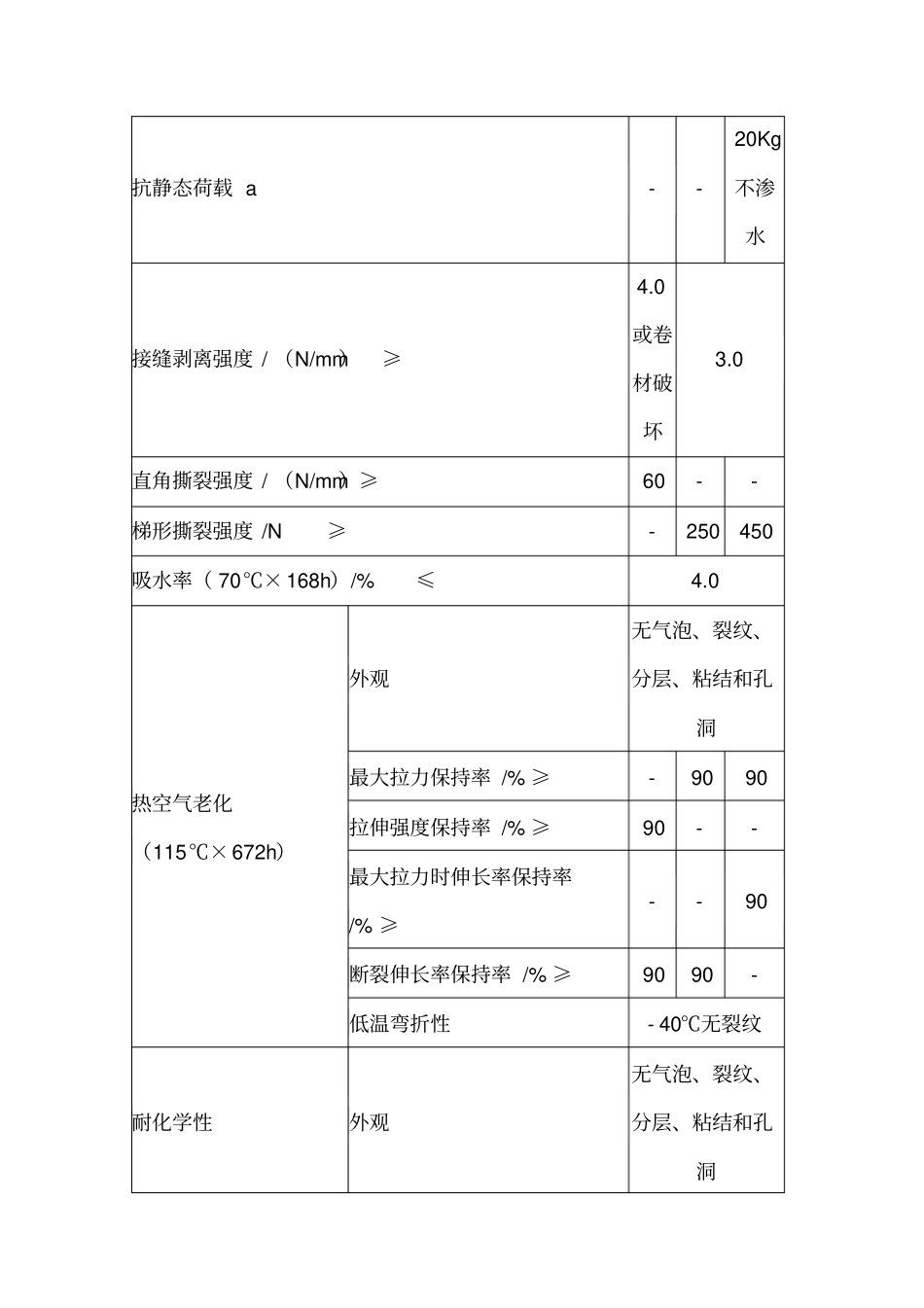

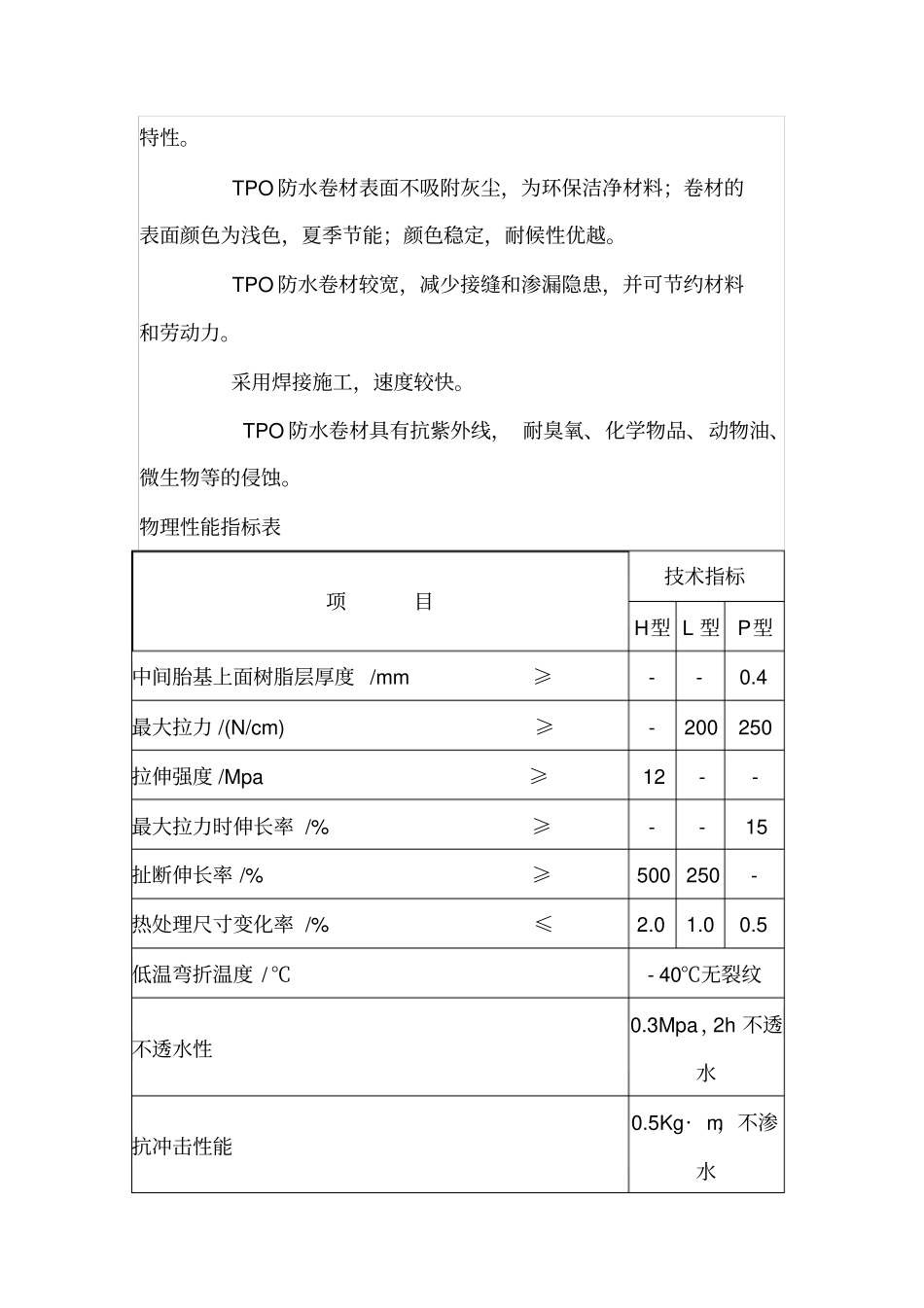

热塑性聚烯烃（ TPO）防水卷材热塑性聚烯烃（ TPO）防水卷材（ Thermoplastic Polyolefin ）即（下称“TPO 防水卷材”），是以先进的聚合工艺为基础，把乙丙橡胶的耐久性和耐候性与聚丙烯的可热焊接性结合在一起。TPO 防水卷材在常温显示出橡胶高弹性， 在高温下又能像塑料一样成型，具有良好的加工性能和力学性能，并且具有高强焊接性能及长期的耐候性。热塑性弹性体材料已成为取代传统橡胶的最新材料，其环保、无毒、手感舒适、外观精美，使产品更具创意。因此是一支更具人性化、高品位的新型合成材料，也是世界化标准性环保材料。规格型号厚度(mm)宽度(m)长度(m)1.22.0201.52.0201.82.0202.02.020性能特点TPO 防水卷材综合了EPDM 和 PVC的性能优点， 具有前者的耐候能力、低温柔度和后者的可焊接特性。TPO 防水卷材无需增塑剂即具有高柔韧性，不会像PVC等塑料卷材一样会出现增塑剂迁移而使卷材过早老化、开裂或卷材收缩的问题。具有高强度，较高的耐穿刺性，高撕裂强度及最小的收缩等特性。TPO 防水卷材表面不吸附灰尘，为环保洁净材料；卷材的表面颜色为浅色，夏季节能；颜色稳定，耐候性优越。TPO 防水卷材较宽，减少接缝和渗漏隐患，并可节约材料和劳动力。采用焊接施工，速度较快。TPO 防水卷材具有抗紫外线， 耐臭氧、化学物品、动物油、微生物等的侵蚀。物理性能指标表项目技术指标H型 L 型P型中间胎基上面树脂层厚度 /mm ≥--0.4最大拉力 /(N/cm) ≥-200250拉伸强度 /Mpa ≥12--最大拉力时伸长率 /% ≥--15扯断伸长率 /% ≥500 250-热处理尺寸变化率 /% ≤2.01.00.5低温弯折温度 / ℃ - 40℃无裂纹不透水性0.3Mpa，2h 不透水抗冲击性能0.5Kg· m，不渗水抗静态荷载 a--20Kg不渗水接缝剥离强度 / （N/mm）≥4.0或卷材破坏3.0直角撕裂强度 / （N/mm）≥60--梯形撕裂强度 /N ≥-250450吸水率（ 70℃×168h）/% ≤4.0热空气老化（115℃×672h）外观无气泡、裂纹、分层、粘结和孔洞最大拉力保持率 /% ≥-9090拉伸强度保持率 /% ≥90--最大拉力时伸长率保持率/% ≥--90断裂伸长率保持率 /% ≥9090-低温弯折性- 40℃无裂纹耐化学性外观无气泡、裂纹、分层、粘结和孔洞最大拉力保持率 /% ≥-9090拉伸强度保持率 /% ≥90--最大拉力时伸长率保持率/% ≥--90断裂伸长率保持率 /% ≥9090-低温弯折性- 40℃无裂纹人工气候老化时间1500hb外观无气泡、裂纹、分层、粘结和孔洞最大拉力保...
