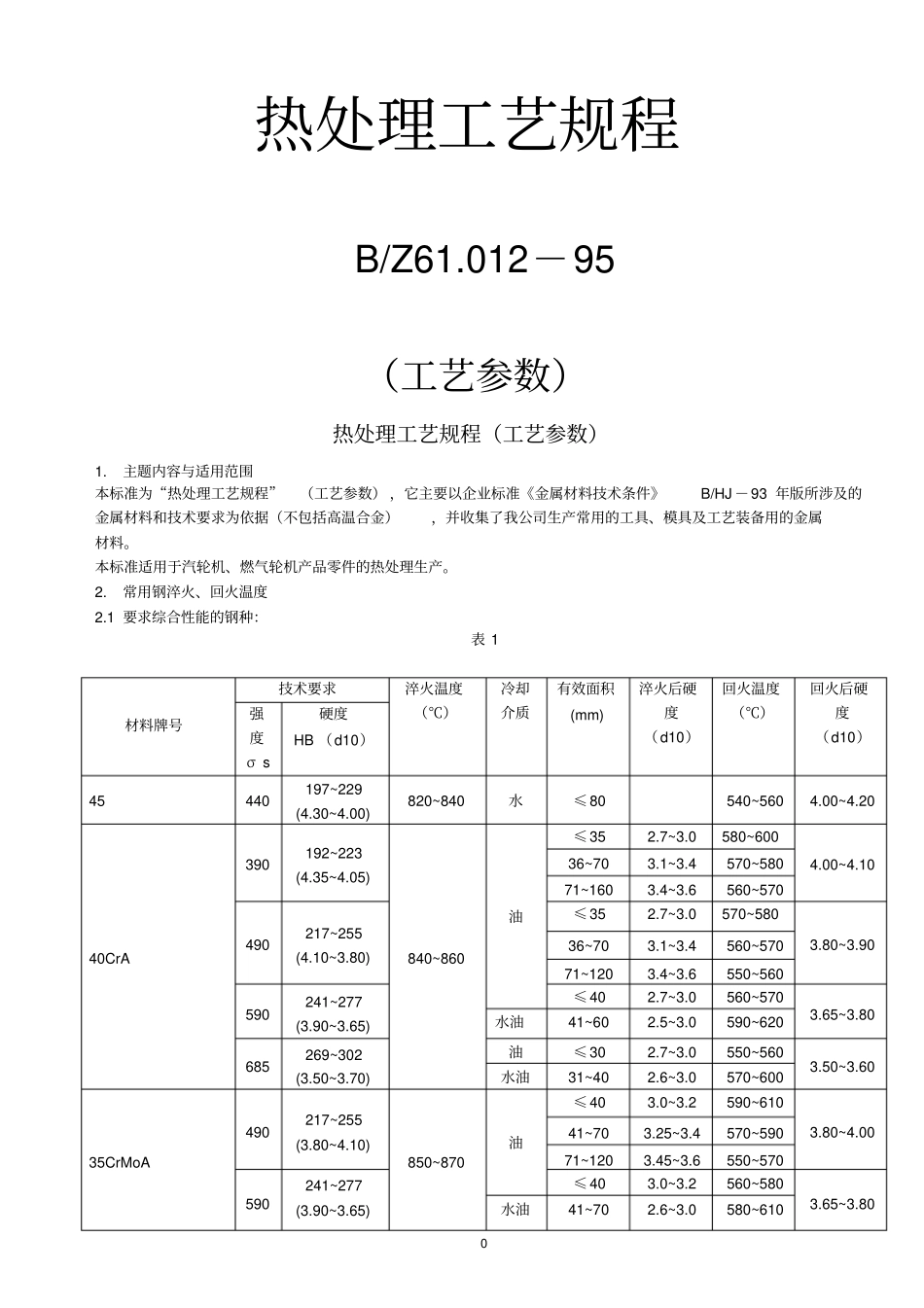

0 热处理工艺规程B/Z61.012－95 （工艺参数）热处理工艺规程（工艺参数）1.主题内容与适用范围本标准为“热处理工艺规程”（工艺参数） ，它主要以企业标准《金属材料技术条件》B/HJ －93 年版所涉及的金属材料和技术要求为依据（不包括高温合金），并收集了我公司生产常用的工具、模具及工艺装备用的金属材料。本标准适用于汽轮机、燃气轮机产品零件的热处理生产。2.常用钢淬火、回火温度2.1 要求综合性能的钢种：表 1 材料牌号技术要求淬火温度（℃）冷却介质有效面积(mm) 淬火后硬度（d10）回火温度（℃）回火后硬度（d10）强度σ s 硬度HB （d10）45 440 197~229 (4.30~4.00) 820~840 水≤80 540~560 4.00~4.20 40CrA 390 192~223 (4.35~4.05) 840~860 油≤352.7~3.0 580~600 4.00~4.10 36~70 3.1~3.4 570~580 71~160 3.4~3.6 560~570 490 217~255 (4.10~3.80)≤352.7~3.0 570~580 3.80~3.90 36~70 3.1~3.4 560~570 71~120 3.4~3.6 550~560 590 241~277 (3.90~3.65)≤40 2.7~3.0 560~570 3.65~3.80 水油41~60 2.5~3.0 590~620 685 269~302 (3.50~3.70)油≤30 2.7~3.0 550~560 3.50~3.60 水油31~40 2.6~3.0 570~600 35CrMoA490 217~255 (3.80~4.10) 850~870 油≤40 3.0~3.2 590~610 3.80~4.00 41~70 3.25~3.4 570~590 71~120 3.45~3.6 550~570 590 241~277 (3.90~3.65) ≤40 3.0~3.2 560~580 3.65~3.80 水油41~70 2.6~3.0 580~610 1 *40CrNiMoA 690 255~293 (3.80~3.55) 840~860 油≤80 2.7~3.1 580~600 3.65~3.80 *30Cr1Mo1V 590 241~277 (3.90~3.65) 950~970 油≤ 300 670~690 690 255~285 (3.80~3.57) ≤ 250 660~680 20Cr1Mo1VTiB 690 255~293 (3.80~3.55) 1030~1050 油≤ 190 700~720 *735 269~302 1030~1050 油≤ 100 690~710 38CrMoAlA 590 241~277 (3.90~3.65) 930~950 油≤ 100 2.6~3.0 640~660 3.65~3.90 3.1~3.4 630~640 水油101~160 2.6~3.0 650~670 3.1~3.2 630~650 685 277~302 (3.65~3.50) 油≤50 2.6~3.0 630~650 3.50~3.65 3.1~3.3 610~630 水油51~100 2.6~3.0 640~660 3.0~3.2 620~640 785 293~321 (3.55~3.40) 油≤40 2.7~3.2 610~630 3.40~3.50 水油41~60 2.6~3.0 630~650 3.1~3.2 610~630 15CrMoA 490 207~241 (4.20~3.90) 900~920 油≤...
