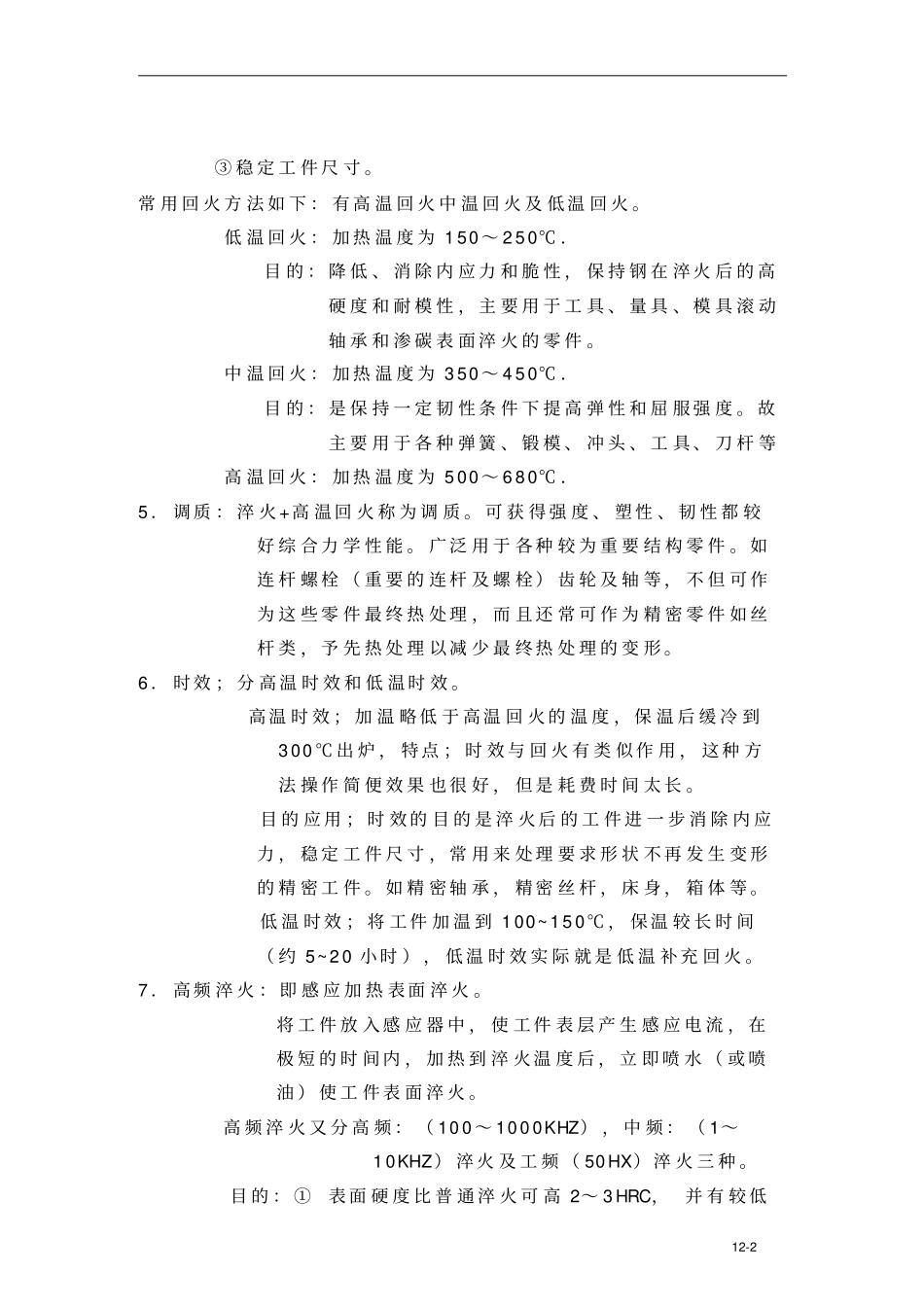

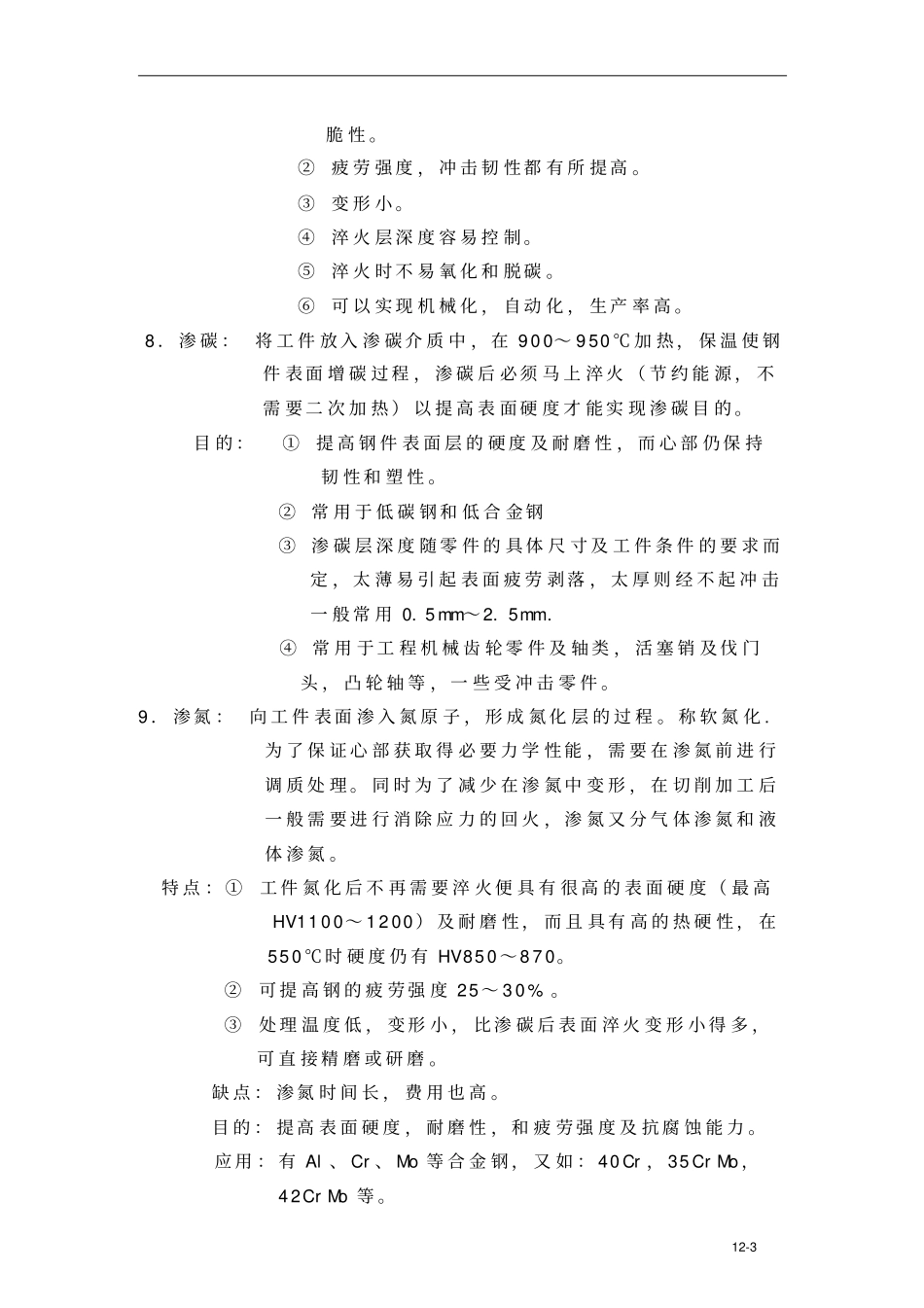

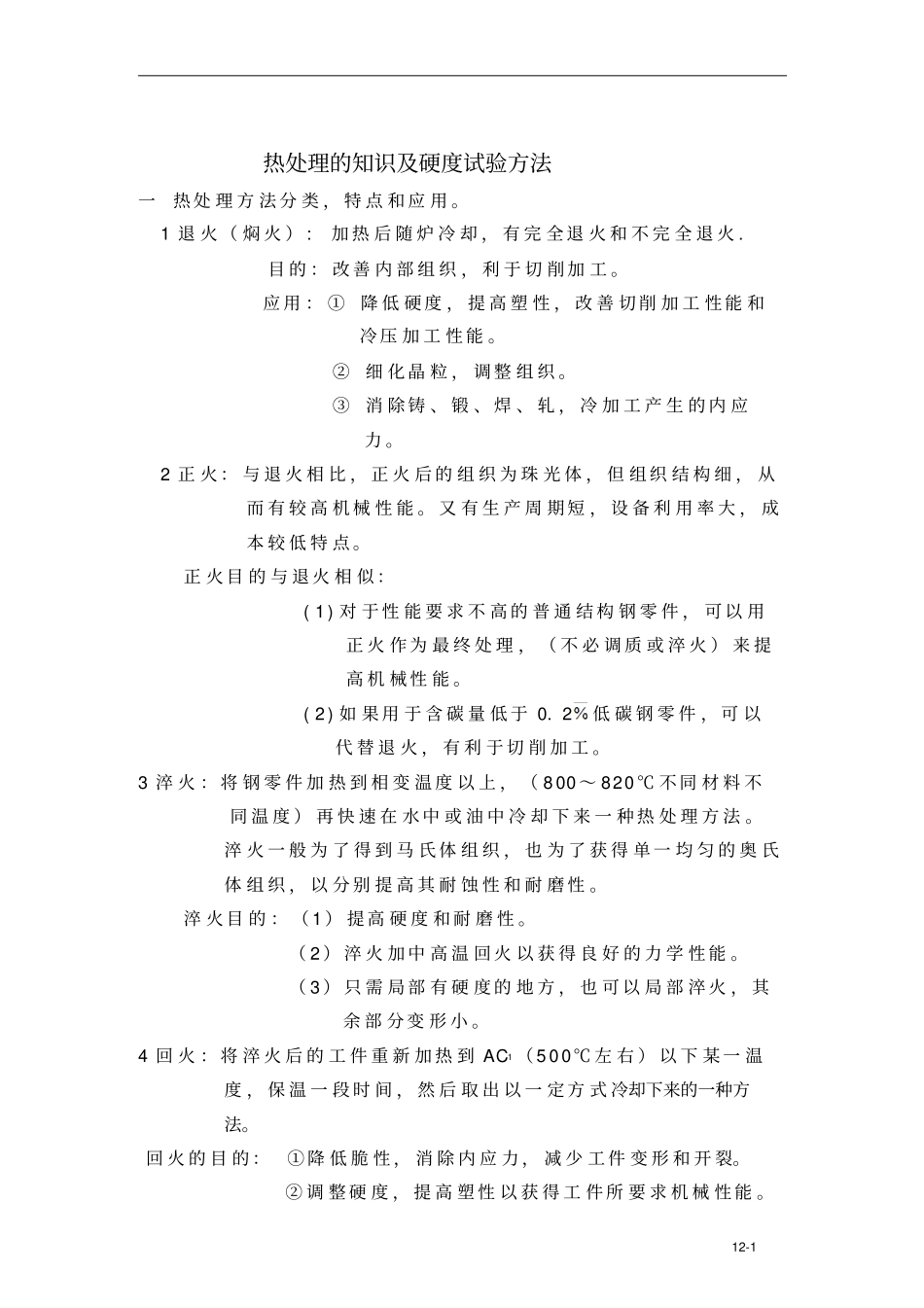

12-1 热处理的知识及硬度试验方法一热 处 理 方 法 分 类 ， 特 点 和 应 用 。1 退 火 （ 焖 火 ） :加 热 后 随 炉 冷 却 ， 有 完 全 退 火 和 不 完 全 退 火 .目 的 ： 改 善 内 部 组 织 ， 利 于 切 削 加 工 。应 用 ： ①降 低 硬 度 ， 提 高 塑 性 ， 改 善 切 削 加 工 性 能 和冷 压 加 工 性 能 。②细 化 晶 粒 ， 调 整 组 织 。③消 除 铸 、 锻 、 焊 、 轧 ， 冷 加 工 产 生 的 内 应力 。2 正 火 ： 与 退 火 相 比 ， 正 火 后 的 组 织 为 珠 光 体 ， 但 组 织 结 构 细 ， 从而 有 较 高 机 械 性 能 。 又 有 生 产 周 期 短 ， 设 备 利 用 率 大 ， 成本 较 低 特 点 。正 火 目 的 与 退 火 相 似 ：( 1 ) 对 于 性 能 要 求 不 高 的 普 通 结 构 钢 零 件 ， 可 以 用正 火 作 为 最 终 处 理 ， （ 不 必 调 质 或 淬 火 ） 来 提高 机 械 性 能 。( 2 ) 如 果 用 于 含 碳 量 低 于 0. 2低 碳 钢 零 件 ， 可 以代 替 退 火 ， 有 利 于 切 削 加 工 。3 淬 火 ： 将 钢 零 件 加 热 到 相 变 温 度 以 上 ， （ 8 00 ～ 820 ℃ 不 同 材 料 不同 温 度 ） 再 快 速 在 水 中 或 油 中 冷 却 下 来 一 种 热 处 理 方 法 。淬 火 一 般 为 了 得 到 马 氏 体 组 织 ， 也 为 了 获 得 单 一 均 匀 的 奥 氏体 组 织 ， 以 分 别 提 高 其 耐 蚀 性 和 耐 磨 性 。淬 火 目 的 ： （ 1 ） 提 高 硬 度 和 耐 磨 性 。（ 2 ） 淬 火 加 中 高 温 回 火 以 获 得 良 好 的 力 学 性 能 。（ 3 ） 只 需 局 部 有 硬 度 的 地 方 ， 也 可 以 局 部 淬 火 ， 其余 部 分 变 形 小 。4 回 火 ： 将 淬 火 后 的 工 件 重 新 加 热 到 AC1 （ 5 0 0℃ 左 右 ） 以 下 某 一 温度 ， 保 温 一 段 时 间 ， 然 后 取 出 以 一 定 方 式 冷却下来的一种方法。回 火 的 目 的 ：① 降 低 脆 性 ， 消 除 内 应 力...
