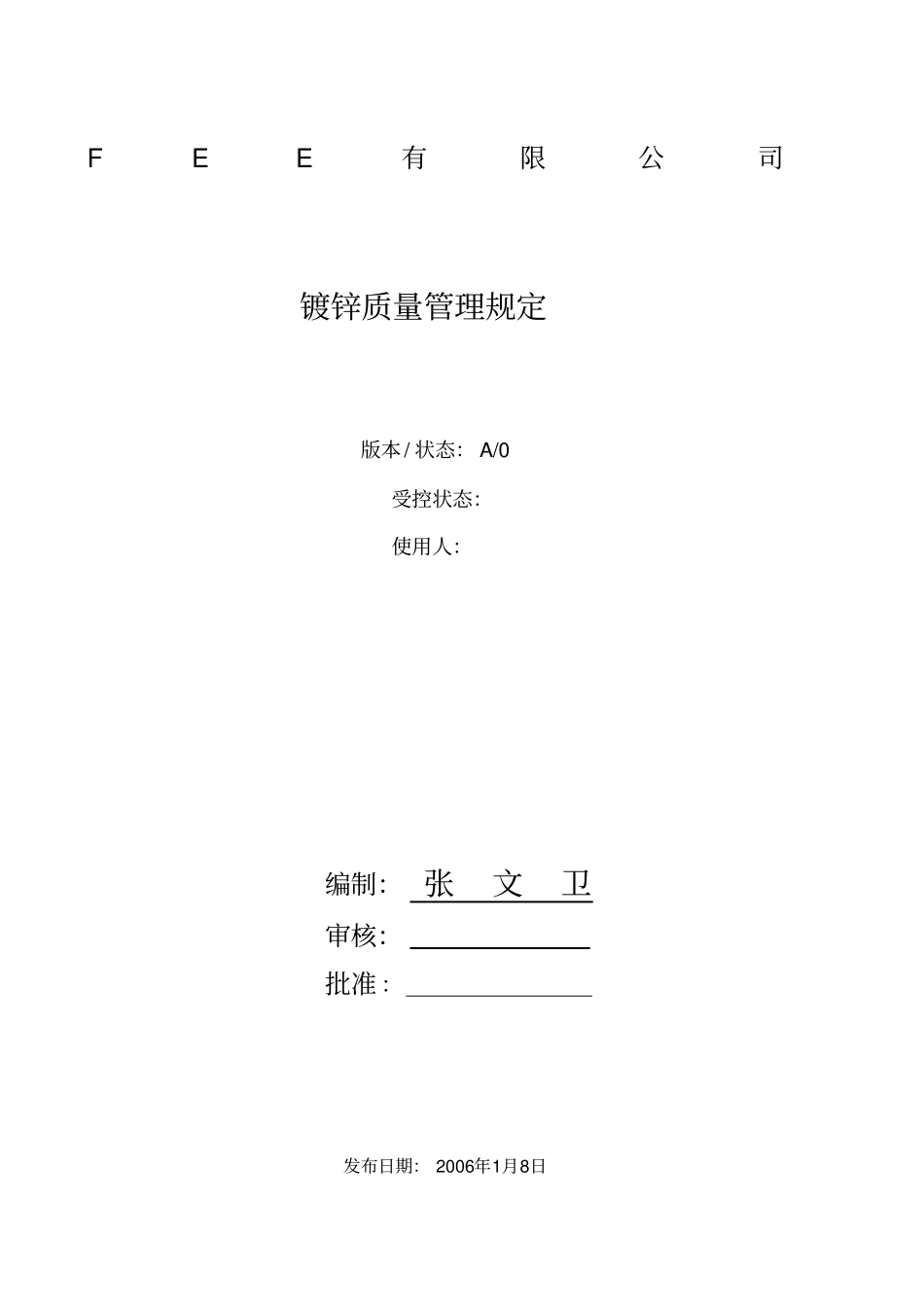

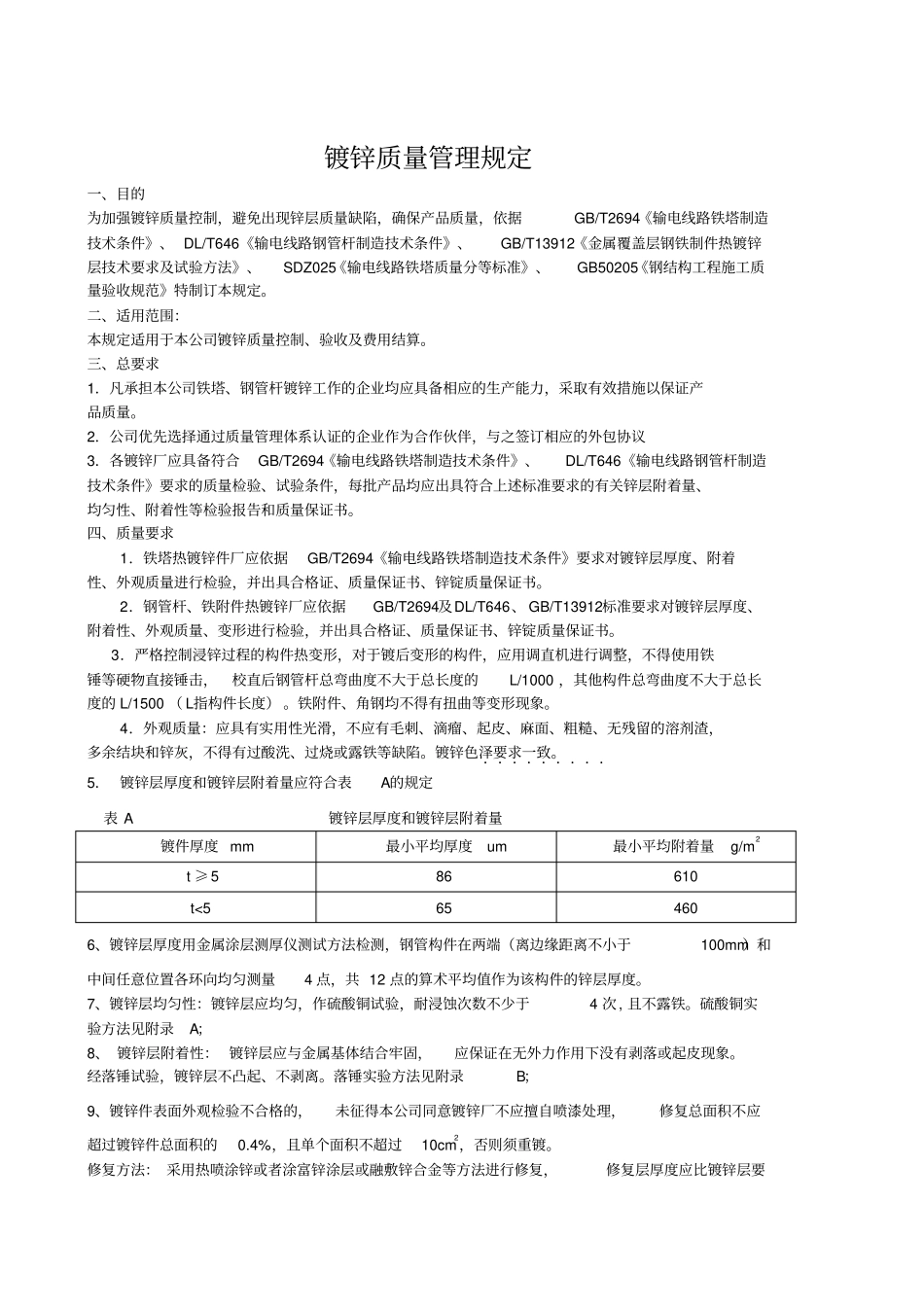

FEE有限公司镀锌质量管理规定版本/ 状态： A/0 受控状态：使用人：编制： 张文卫审核：批准 ：发布日期： 2006年1月8日镀锌质量管理规定一、目的为加强镀锌质量控制，避免出现锌层质量缺陷，确保产品质量，依据GB/T2694《输电线路铁塔制造技术条件》、 DL/T646《输电线路钢管杆制造技术条件》、GB/T13912《金属覆盖层钢铁制件热镀锌层技术要求及试验方法》、SDZ025《输电线路铁塔质量分等标准》、GB50205《钢结构工程施工质量验收规范》特制订本规定。二、适用范围：本规定适用于本公司镀锌质量控制、验收及费用结算。三、总要求1．凡承担本公司铁塔、钢管杆镀锌工作的企业均应具备相应的生产能力，采取有效措施以保证产品质量。2．公司优先选择通过质量管理体系认证的企业作为合作伙伴，与之签订相应的外包协议3．各镀锌厂应具备符合GB/T2694《输电线路铁塔制造技术条件》、DL/T646《输电线路钢管杆制造技术条件》要求的质量检验、试验条件，每批产品均应出具符合上述标准要求的有关锌层附着量、均匀性、附着性等检验报告和质量保证书。四、质量要求1．铁塔热镀锌件厂应依据GB/T2694《输电线路铁塔制造技术条件》要求对镀锌层厚度、附着性、外观质量进行检验，并出具合格证、质量保证书、锌锭质量保证书。2．钢管杆、铁附件热镀锌厂应依据GB/T2694及DL/T646、 GB/T13912标准要求对镀锌层厚度、附着性、外观质量、变形进行检验，并出具合格证、质量保证书、锌锭质量保证书。3．严格控制浸锌过程的构件热变形，对于镀后变形的构件，应用调直机进行调整，不得使用铁锤等硬物直接锤击，校直后钢管杆总弯曲度不大于总长度的L/1000 ，其他构件总弯曲度不大于总长度的 L/1500 （ L指构件长度） 。铁附件、角钢均不得有扭曲等变形现象。4．外观质量：应具有实用性光滑，不应有毛刺、滴瘤、起皮、麻面、粗糙、无残留的溶剂渣，多余结块和锌灰，不得有过酸洗、过烧或露铁等缺陷。镀锌色泽要求一致。．．．．．．．．．5． 镀锌层厚度和镀锌层附着量应符合表A的规定表 A 镀锌层厚度和镀锌层附着量镀件厚度 mm 最小平均厚度um 最小平均附着量g/m2t ≥5 86 610 t<5 65 460 6、镀锌层厚度用金属涂层测厚仪测试方法检测，钢管构件在两端（离边缘距离不小于100mm）和中间任意位置各环向均匀测量4 点，共 12 点的算术平均值作为该构件的锌层厚度。7、镀锌层均匀性：镀锌层应均匀，作硫酸铜试验，耐浸蚀次数不少于4 次, 且不露铁。硫...
