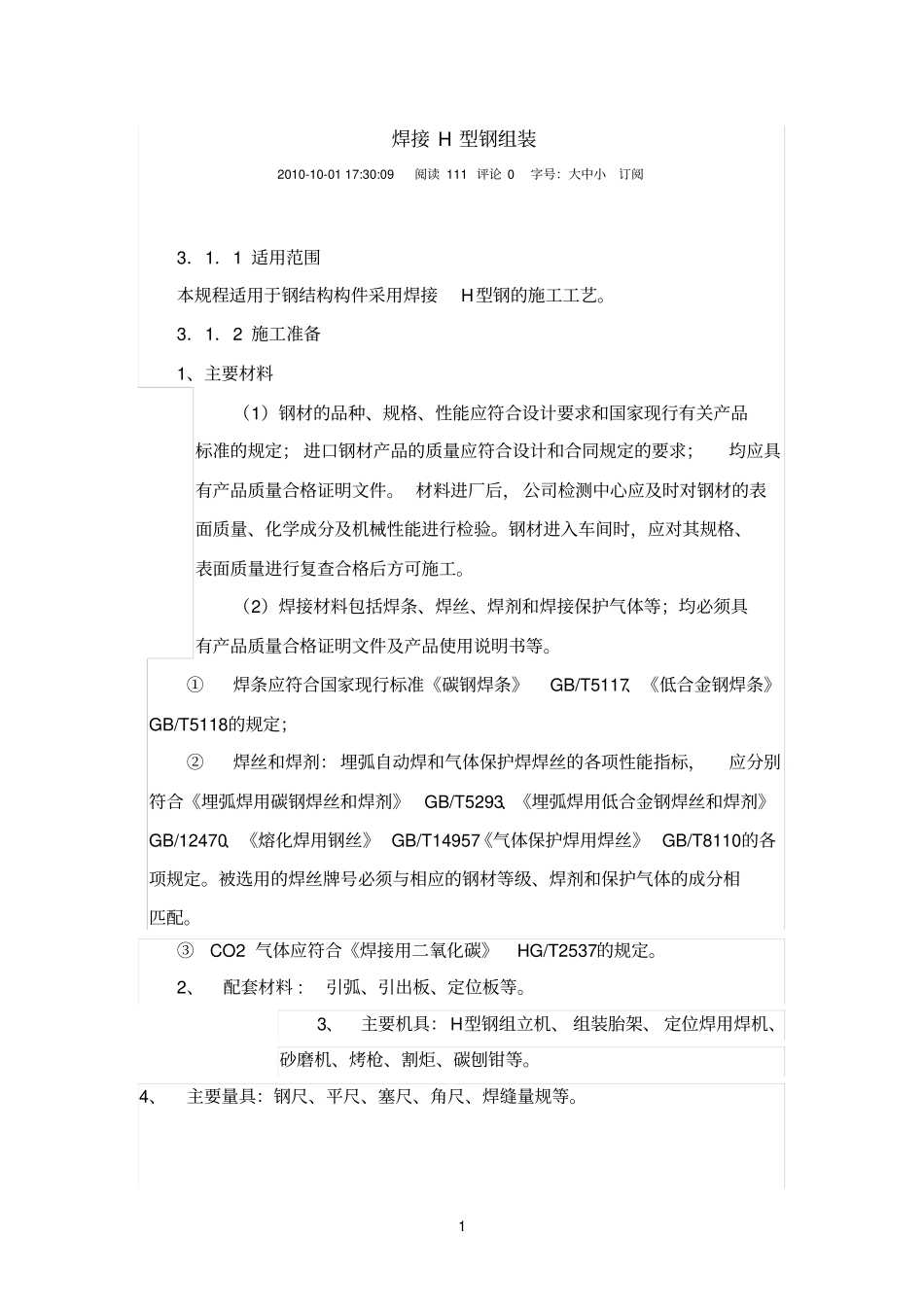

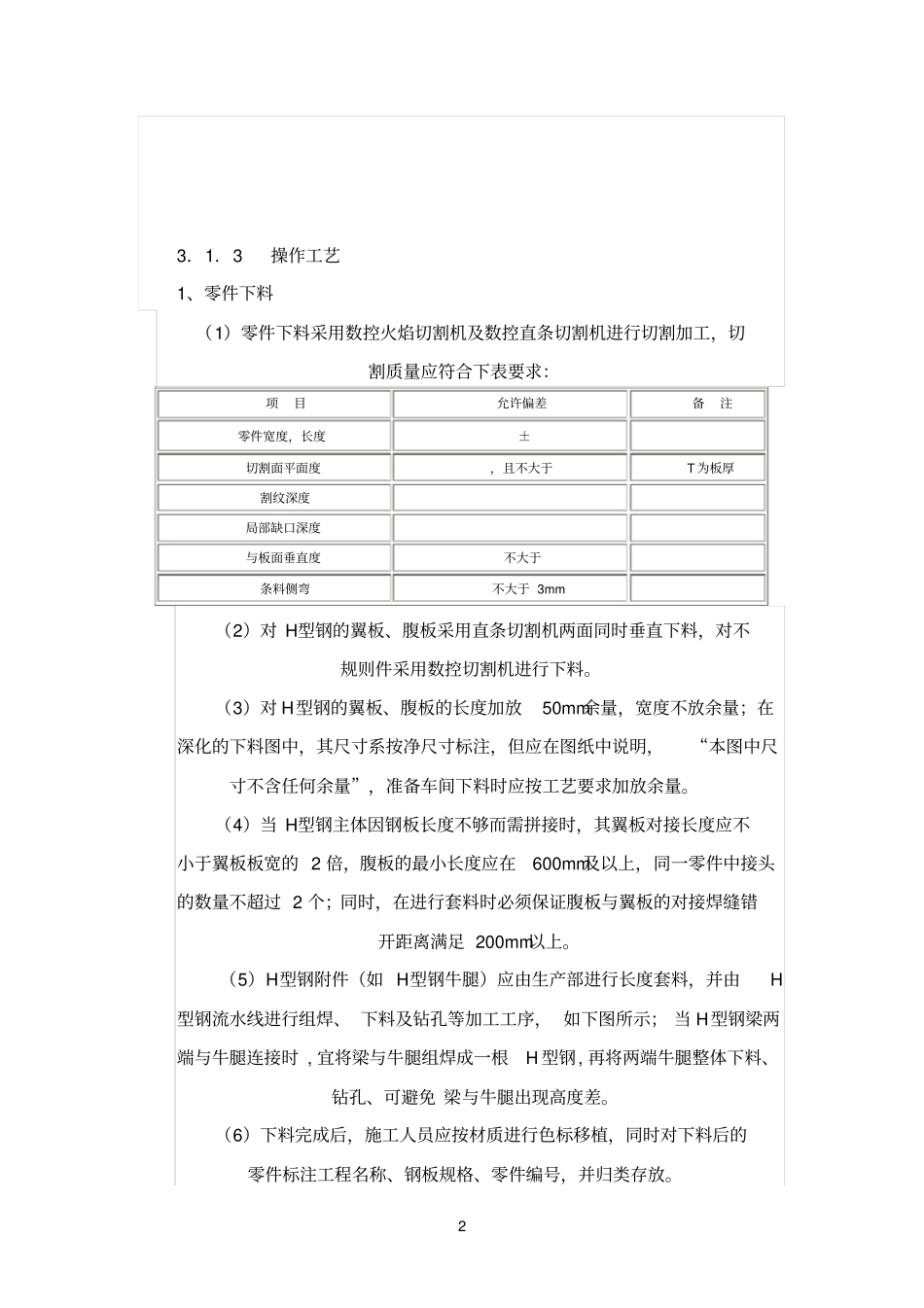

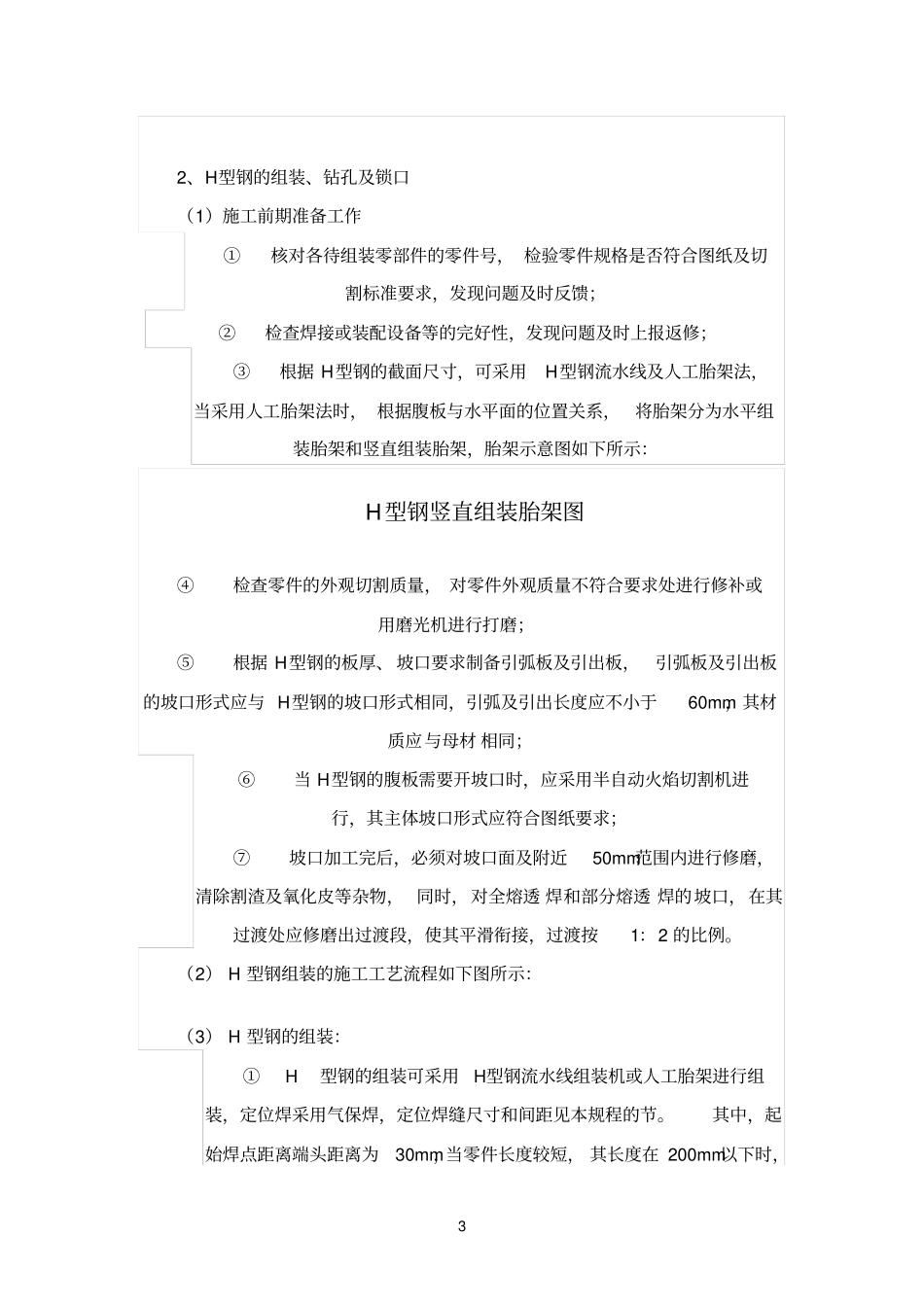

1 焊接 H 型钢组装2010-10-01 17:30:09 阅读 111 评论 0 字号：大中小订阅3．1．1 适用范围本规程适用于钢结构构件采用焊接H型钢的施工工艺。3．1．2 施工准备1、主要材料（1）钢材的品种、规格、性能应符合设计要求和国家现行有关产品标准的规定； 进口钢材产品的质量应符合设计和合同规定的要求；均应具有产品质量合格证明文件。 材料进厂后， 公司检测中心应及时对钢材的表面质量、化学成分及机械性能进行检验。钢材进入车间时，应对其规格、表面质量进行复查合格后方可施工。（2）焊接材料包括焊条、焊丝、焊剂和焊接保护气体等；均必须具有产品质量合格证明文件及产品使用说明书等。①焊条应符合国家现行标准《碳钢焊条》GB/T5117、《低合金钢焊条》GB/T5118的规定；②焊丝和焊剂： 埋弧自动焊和气体保护焊焊丝的各项性能指标，应分别符合《埋弧焊用碳钢焊丝和焊剂》GB/T5293、《埋弧焊用低合金钢焊丝和焊剂》GB/12470、《熔化焊用钢丝》 GB/T14957《气体保护焊用焊丝》 GB/T8110的各项规定。被选用的焊丝牌号必须与相应的钢材等级、焊剂和保护气体的成分相匹配。③ CO2 气体应符合《焊接用二氧化碳》HG/T2537的规定。2、配套材料 : 引弧、引出板、定位板等。3、主要机具： H型钢组立机、 组装胎架、 定位焊用焊机、砂磨机、烤枪、割炬、碳刨钳等。4、主要量具：钢尺、平尺、塞尺、角尺、焊缝量规等。2 3．1．3 操作工艺1、零件下料（1）零件下料采用数控火焰切割机及数控直条切割机进行切割加工，切割质量应符合下表要求：项目允许偏差备注零件宽度，长度±切割面平面度，且不大于T 为板厚割纹深度局部缺口深度与板面垂直度不大于条料侧弯不大于 3mm（2）对 H型钢的翼板、腹板采用直条切割机两面同时垂直下料，对不规则件采用数控切割机进行下料。（3）对 H型钢的翼板、腹板的长度加放50mm余量，宽度不放余量；在深化的下料图中，其尺寸系按净尺寸标注，但应在图纸中说明，“本图中尺寸不含任何余量”，准备车间下料时应按工艺要求加放余量。（4）当 H型钢主体因钢板长度不够而需拼接时，其翼板对接长度应不小于翼板板宽的 2 倍，腹板的最小长度应在600mm及以上，同一零件中接头的数量不超过 2 个；同时，在进行套料时必须保证腹板与翼板的对接焊缝错开距离满足 200mm以上。（5）H型钢附件（如 H型钢牛腿）应由生产部进行长度套料，并由H型钢流水线进行组焊、 下料及钻孔等加工工序， 如下图所示； ...
