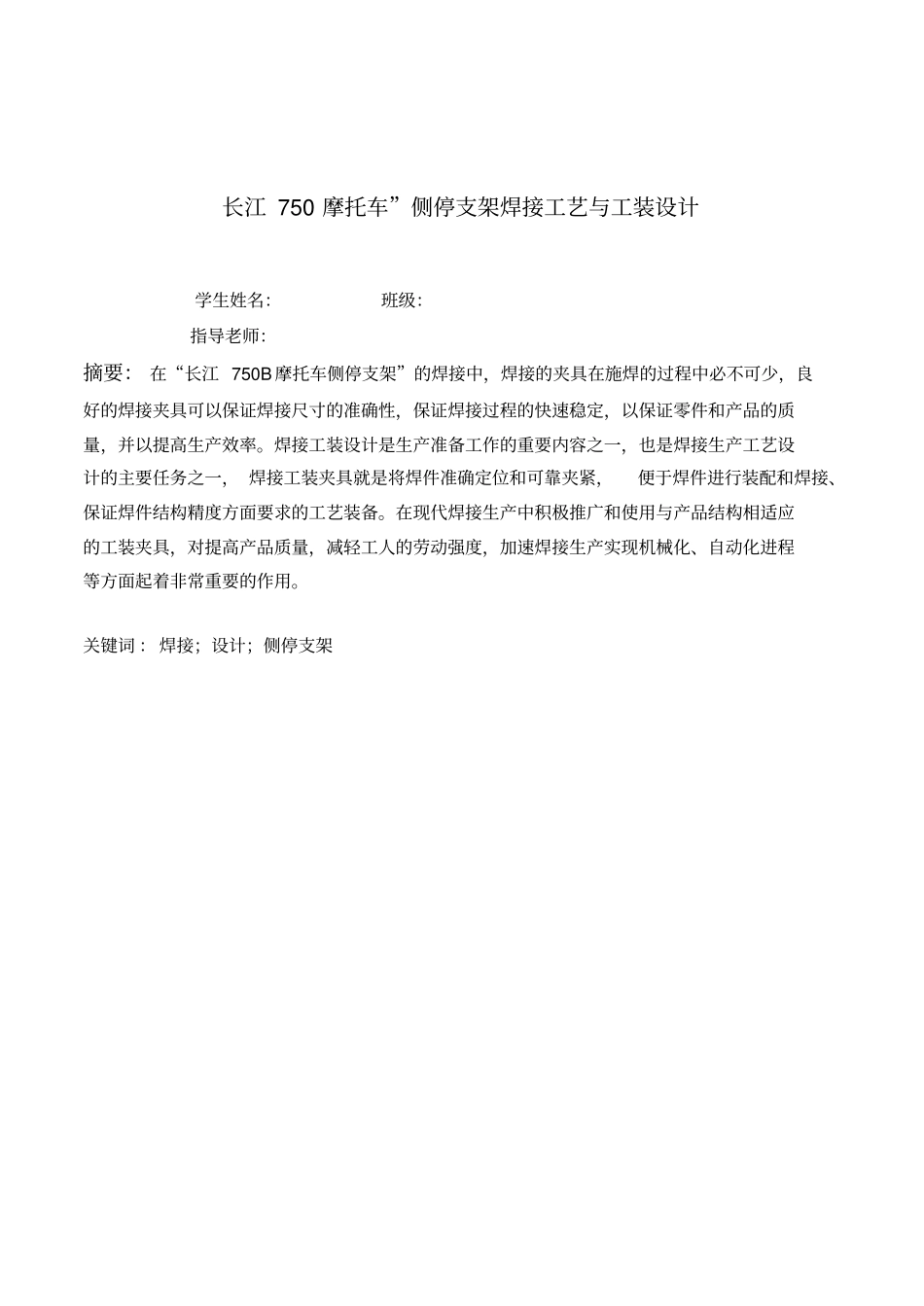

课 程 设 计课程名称：焊接工艺与工装课程设计设计题目：“长江 750B摩托车”侧停支架焊接工艺与工装设计专业：焊接技术与工程班级：姓名：学号：评分：指导教师 ( 签名) ：2013 年 1 月 18 日长江 750 摩托车”侧停支架焊接工艺与工装设计学生姓名：班级：指导老师：摘要： 在“长江 750B 摩托车侧停支架”的焊接中，焊接的夹具在施焊的过程中必不可少，良好的焊接夹具可以保证焊接尺寸的准确性，保证焊接过程的快速稳定，以保证零件和产品的质量，并以提高生产效率。焊接工装设计是生产准备工作的重要内容之一，也是焊接生产工艺设计的主要任务之一， 焊接工装夹具就是将焊件准确定位和可靠夹紧，便于焊件进行装配和焊接、保证焊件结构精度方面要求的工艺装备。在现代焊接生产中积极推广和使用与产品结构相适应的工装夹具，对提高产品质量，减轻工人的劳动强度，加速焊接生产实现机械化、自动化进程等方面起着非常重要的作用。关键词 ： 焊接；设计；侧停支架目录1 序言 .................................................................................................................................................11.1 焊接工装夹具的运用 ...................................................................................................................11.2 焊接工装夹具设计的基本要求 ...................................................................................................12 夹具设计任务 .............................................................................................................................32.1 焊接产品（复合件） “长江 750B摩托车侧停支架”的产品图 ...............................................32.2 焊接产品“侧停支架”连接的重点技术要求分析 ...................................................................33 侧停支架焊接组合装焊夹具装焊方案 ...........................................................................44 主要零件设计的说明 ..............................................................................................................44.1 底板 ......................................................................................................................
